I grip Bordo consentono di modificare dimensioni, forma o inclinazione della soletta o soletta del tetto selezionata spostando un bordo alla volta. Quando si posiziona il cursore su un grip Bordo, viene visualizzata una descrizione comando che elenca le modalità di modifica disponibili (per ulteriori informazioni, vedere le descrizioni delle modalità riportate dopo la procedura sottostante). Dopo aver fatto clic sul grip Bordo, è possibile passare da una modalità all'altra premendo CTRL.
Per selezionare una modalità del grip Bordo e modificare il bordo di una soletta o soletta del tetto, attenersi alla procedura indicata di seguito.
- Selezionare la soletta o soletta del tetto che si desidera modificare.
Vengono visualizzati i grip Bordo.
- Posizionare il cursore sul grip Bordo del bordo che si desidera modificare.
Viene visualizzato l'elenco delle modalità di modifica disponibili. Tali modalità variano per bordi diritti e curvi. Per ulteriori informazioni, vedere le descrizioni sottostanti.
- Fare clic sul grip Bordo e muovere leggermente il cursore verso la direzione in cui si desidera spostare il bordo. Se si desidera utilizzare la modalità di modifica di default, vedere il passo successivo. In caso contrario, premere CTRL per passare da una modalità all'altra fino a quando non viene visualizzata quella desiderata.
- Immettere i valori di distanza o posizione desiderati oppure spostare il cursore fino a quando non viene visualizzata la posizione desiderata, quindi fare clic per completare il processo di modifica e deselezionare il grip.
- Premere ESC oppure fare clic con il pulsante destro del mouse e scegliere Deseleziona tutto per deselezionare la soletta e disattivare la visualizzazione di tutti i grip.
Con la modifica mediante grip standard, l'angolo di inclinazione della soletta o soletta del tetto viene mantenuto indipendentemente dal valore Z del punto specificato.
Nota: La modifica dei bordi di una soletta o soletta del tetto mediante i grip non influisce sul punto del perno.Modalità di modifica per bordi diritti
Per i grip Bordo di bordi diritti di solette o solette del tetto sono disponibili le sei modalità di modifica seguenti:
- Sposta bordo - mantieni inclinazione
- Sposta bordo - modifica inclinazione
- Aggiungi nuovi bordi - mantieni inclinazione
- Aggiungi nuovi bordi - modifica inclinazione
- Converti in arco - mantieni inclinazione
- Applica offset a tutti i bordi - mantieni inclinazione

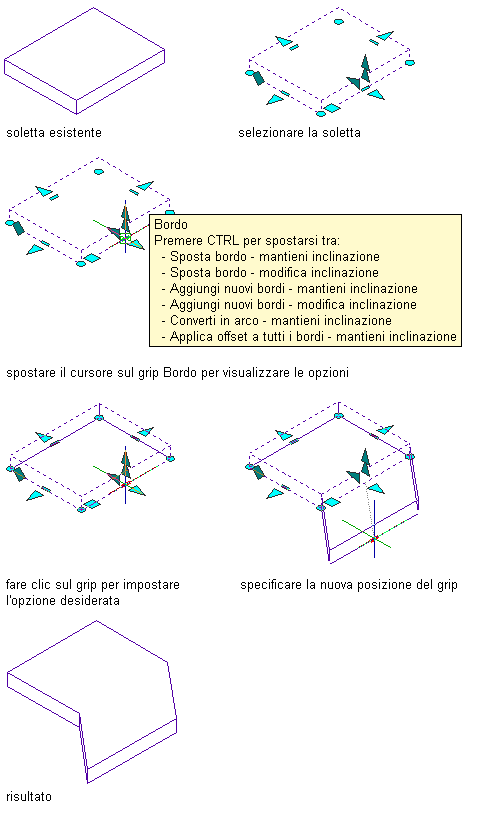

Sposta bordo - mantieni inclinazione
Quando un bordo viene spostato, i bordi adiacenti vengono stirati o accorciati, tuttavia l'inclinazione esistente viene mantenuta. È la modalità di default per i bordi diritti.

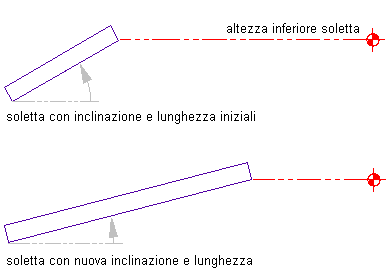

Sposta bordo - modifica inclinazione
Quando un bordo viene spostato, i bordi adiacenti vengono stirati o accorciati a seconda della direzione del movimento; l'inclinazione viene modificata al fine di mantenere l'altezza del bordo che viene spostato.
Vista laterale

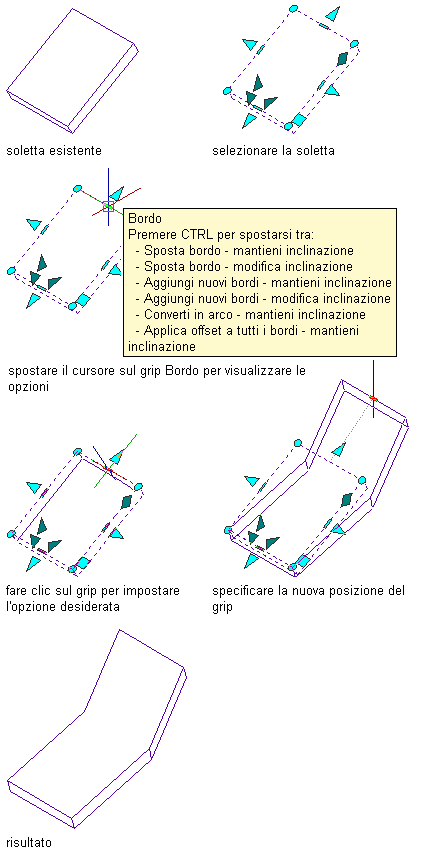

Aggiungi nuovi bordi - mantieni inclinazione
Quando un bordo viene spostato verso l'esterno, i bordi adiacenti non vengono stirati; vengono invece aggiunti nuovi bordi, ciascuno dei quali presenta grip Bordo e Sporgenza bordo distinti. L'inclinazione non viene modificata.

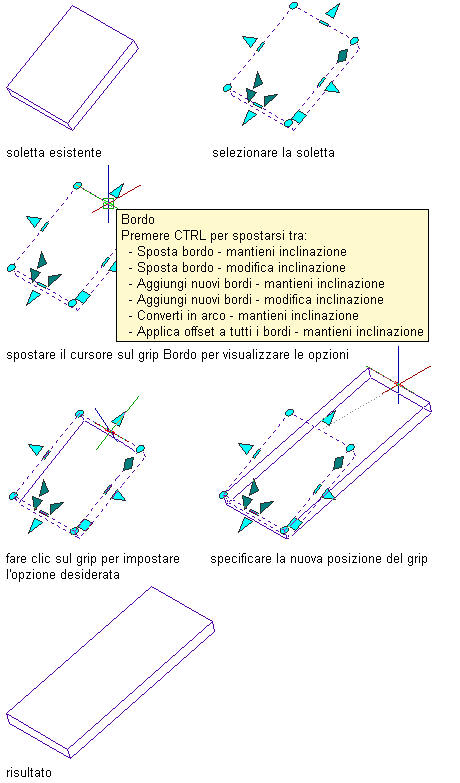

Aggiungi nuovi bordi - modifica inclinazione
Quando un bordo viene spostato verso l'esterno, i bordi adiacenti non vengono stirati; vengono invece aggiunti nuovi bordi, ciascuno dei quali presenta grip Bordo e Sporgenza bordo distinti. All'inclinazione vengono apportate le modifiche necessarie al fine di mantenere inalterata l'altezza del bordo che viene spostato.

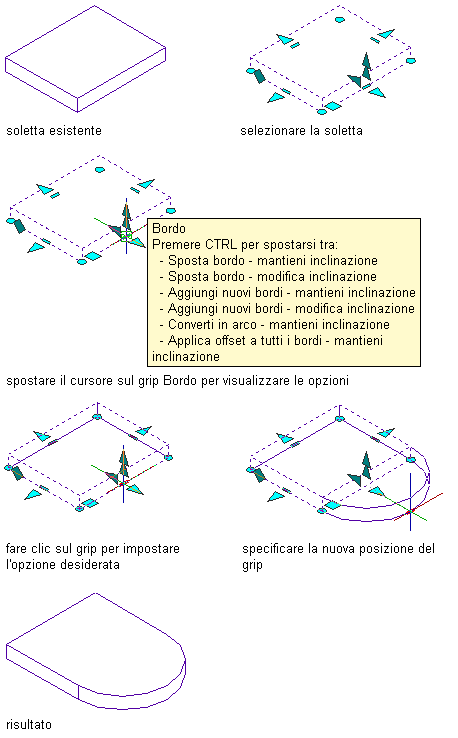

Converti in arco - mantieni inclinazione
Il bordo viene convertito in un arco che è possibile spostare verso l'interno o verso l'esterno nel piano corrente al fine di specificarne la direzione e i gradi. I bordi adiacenti non vengono modificati.

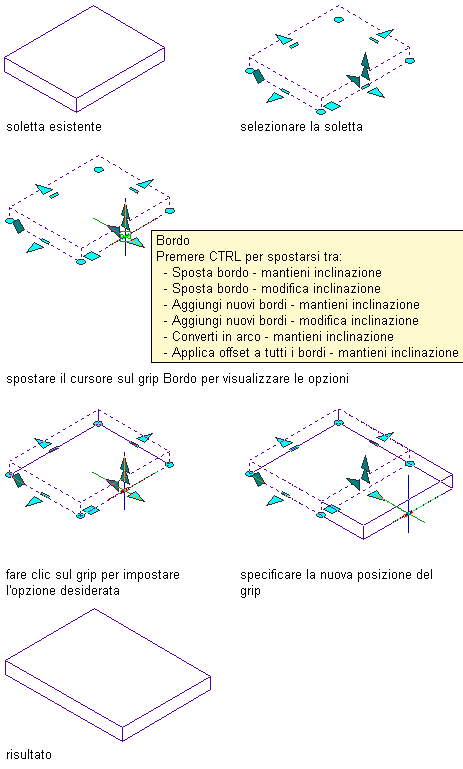

Applica offset a tutti i bordi - mantieni inclinazione
Tutti i bordi del perimetro esterno vengono spostati verso l'interno o verso l'esterno nel piano corrente con la stessa distanza in cui viene spostato il grip Bordo selezionato. I gradi dell'arco vengono mantenuti. Se alla soletta o soletta del tetto sono stati aggiunti fori, i relativi bordi non vengono modificati.
Modalità di modifica del grip Bordo per bordi curvi
Per i grip Bordo di bordi curvi creati come tali o convertiti da bordi diritti utilizzando la modalità di conversione in arco sopra descritta sono disponibili cinque modalità di modifica, nessuna delle quali prevede la modifica dell'inclinazione:
- Stira bordo - mantieni inclinazione
- Sposta bordo - mantieni inclinazione
- Aggiungi nuovi bordi - mantieni inclinazione
- Converti in linea - mantieni inclinazione
- Applica offset a tutti i bordi - mantieni inclinazione
Stira bordo - mantieni inclinazione
Spostare il grip Bordo verso l'interno o verso l'esterno nel piano corrente per riposizionare il punto medio dell'arco. I bordi adiacenti non vengono modificati. È la modalità di default per i bordi curvi.
Sposta bordo - mantieni inclinazione
Quando un grip Bordo viene spostato verso l'interno o verso l'esterno nel piano corrente, i bordi adiacenti vengono stirati o accorciati a seconda della direzione del movimento. La distanza fra le estremità dell'arco cambia, tuttavia i gradi dell'arco vengono mantenuti.
Aggiungi nuovi bordi - mantieni inclinazione
Quando un grip Bordo viene spostato verso l'esterno nel piano corrente, anziché stirare o riorientare i bordi adiacenti, vengono aggiunti nuovi bordi, ciascuno dei quali presenta grip Bordo e Sporgenza bordo distinti. Vengono mantenuti sia i gradi che la distanza fra le estremità dell'arco.
Converti in linea - mantieni inclinazione
Quando si fa clic, il bordo curvo viene convertito in una linea diritta tra le due estremità dell'arco. I bordi adiacenti non vengono modificati.
Applica offset a tutti i bordi - mantieni inclinazione
Tutti i bordi del perimetro esterno vengono spostati verso l'interno o verso l'esterno nel piano corrente con la stessa distanza in cui viene spostato il grip Bordo selezionato. I gradi dell'arco vengono mantenuti. Se alla soletta o soletta del tetto sono stati aggiunti fori, i relativi bordi non vengono modificati.
