Per modificare l'inclinazione di una soletta o soletta del tetto in una vista assonometrica 3D, attenersi alla procedura indicata di seguito. È anche possibile regolare l'inclinazione e controllare l'allineamento automatico della gronda mediante il riquadro proprietà.
- Selezionare la soletta.
- Selezionare il grip Angolo. Se l'input dinamico è attivato, nell'area di disegno vengono visualizzati i valori di inclinazione, pendenza e distanza associati. Nota: Il grip Angolo è disponibile solo quando si seleziona una soletta o soletta del tetto in una vista assonometrica 3D.

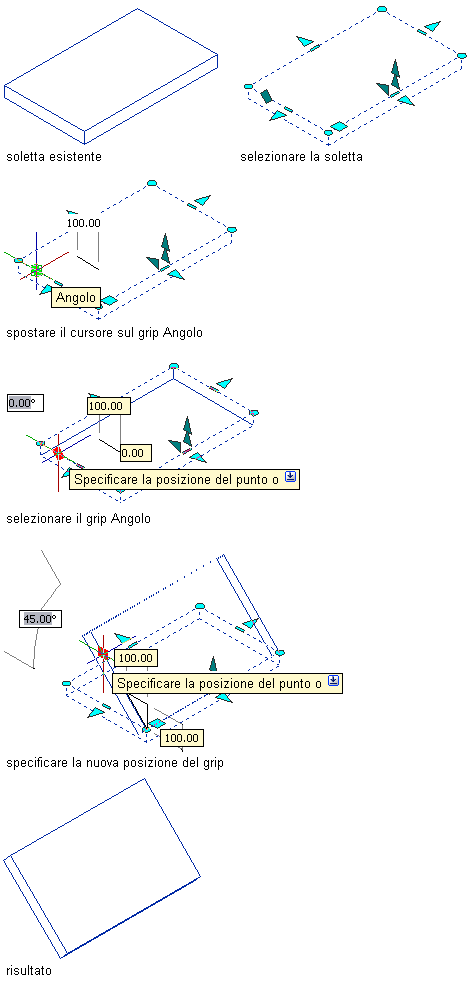

Modifica dell'inclinazione di una soletta tramite il grip Angolo

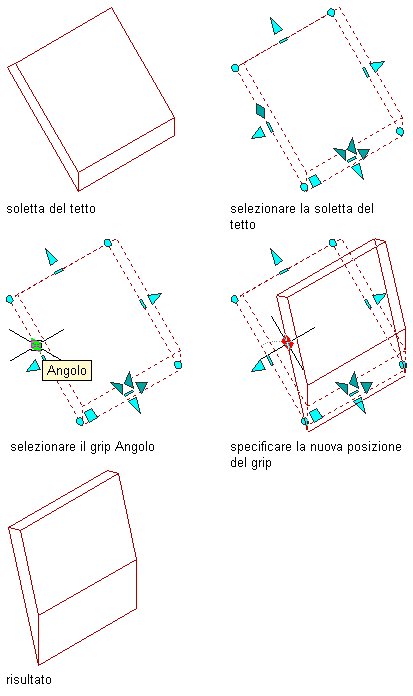

Modifica dell'inclinazione di una soletta del tetto tramite il grip Angolo
- Regolare l'inclinazione.
Per... Procedere nel modo seguente... Regolare l'inclinazione manualmente Immettere un valore o spostare il grip fino a quando non viene visualizzato l'angolo desiderato, quindi fare clic. Regolare l'inclinazione modificando la pendenza della soletta Premere TAB fino a quando il valore della pendenza non viene evidenziato, quindi immettere un valore o spostare il grip fino a quando non viene visualizzata la pendenza desiderata e fare clic. - Fare clic una sola volta.
