Mapa de cores de vértice aplica qualquer cor de vértice a um objeto disponível para renderização. É possível atribuir cores de vértice usando o VertexPaint Modifier, o utilitário Atribuir cores de vértice ou os controles de vértice para uma malha editável, um patch editável ou um polígono editável.
-
Editor de material > Navegador de material/mapa > Mapas > Padrão > Cor de vértice
Uso de cores de vértice como um mapa
Embora a atribuição de cor de vértice seja usada principalmente para aplicativos especiais, tais como mecanismos de jogos ou renderizadores de radiosidade, ela também pode ser usada para criar efeitos de superfície de gradiente coloridos. Também é possível utilizá-la na visualização de design: use o VertexPaint Modifier para pintar sua paisagem com diferentes cores para representar grama, arbustos, áreas de estacionamento etc., e então use o mapa Cor de vértice para usar a coloração de vértice em imagens renderizadas. Aliás, quando você usa a função Colorir por elevação do objeto Terreno, o 3ds Max atribui um material que usa um mapa Cor de vértice como o componente difuso.
Procedimentos
Para usar o mapa Cor de vértice:
- Atribua cores de vértice a um objeto.
- Atribua um material ao objeto, então atribua o mapa Cor de vértice ao componente Difuso do material.
- Opcionalmente, se a manipulação dos canais de mapa com o Utilitário de informações do canal, escolha um canal ou um subcanal de mapa para a renderização.
- Renderize a cena.

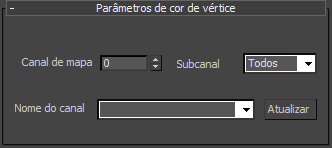

Interface
Esses parâmetros permitem definir qual canal ou subcanal de mapa deve ser renderizado. Uma aplicação é suportar o uso do mapa Cor de vértice em conjunto com o Utilitário de informações de canal.
As configurações estão inter-relacionadas; a alteração de um parâmetro alterará as outras duas, como apropriado.
- Canal de mapa
-
Permite que você especifique qual canal de mapa será usado. Intervalo=0 a 99. Padrão=0.
Notas sobre esta configuração:
- Se você definir Canal de mapa para um canal que não contenha quaisquer dados de coloração de vértice, a tentativa de renderização gerará uma mensagem de erro de Coordenadas de mapa ausentes. Para solucionar isso, aplique a coloração de vértice ao canal.
- Por padrão, a coloração de vértice no canal de mapa 1 é um gradiente de cores derivado das coordenadas de textura UVW por meio da conversão de valores UVW em valores RGB. Portanto, em UV = 0,0 (no canto inferior esquerdo do mapa), a coloração é preta, em UV = 1,0, a coloração é vermelha e em UV = 1,1 (canto superior direito), a coloração é amarela (vermelho + verde = amarelo). É possível alterar essas cores com uma ferramenta como o modificador VertexPaint.
- O Canal de mapa não pode ser definido como um valor negativo e, portanto, o mapa não suporta a renderização da iluminação do vértice (– 1) ou do canal alfa do vértice (2).
- Subcanal
-
Permite que você possa especificar que o mapa usará o subcanal Vermelho, Verde ou Azul do canal de mapa especificado ou todos os subcanais.
- Nome do canal
-
Após a atribuição do material com o mapa Cor do vértice para um objeto com um mapa nomeado ou canais de cor de vértice (consulte Utilitário de informações de canal), você poderá clicar em Atualizar e, então, dessa lista suspensa, escolher um canal de mapa nomeado do objeto.
- Atualizar
-
Atualiza o conteúdo da lista suspensa Nome do canal. Use Atualizar após a aplicação do material a um objeto ou após a adição de canais ao objeto.
Nota: Poderá haver conflitos caso um material com um mapa Cor do vértice seja atribuído a objetos com Canais de mapa com nomes diferentes, onde o nome de um canal poderá ser exibido preferencialmente em relação a outro.
