查看和发布注释的步骤 -“A360 上的互联式设计”面板

通过“A360 上的互联式设计”面板上的“事件”选项卡和“设计共享”选项卡，可以访问您的设计共享，您可以在其中查看设计共享和发布注释。

查看和发布注释的步骤：

1. 在 Inventor 中，单击位于图形窗口右下角的“互联式设计”按钮 。默认情况下，“事件”选项卡将会显示。最近的事件显示在顶部。
2. 单击设计共享的名称：
   • “事件”选项卡：单击蓝色文本。

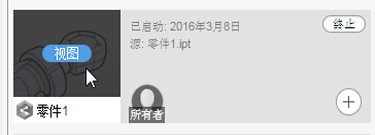

   • “设计共享”选项卡：将鼠标悬停在缩略图上，然后单击“视图”。



   设计共享将在 Inventor (Inventor 2017) 中的查看窗口或浏览器窗口 (Inventor 2016R3) 中打开。

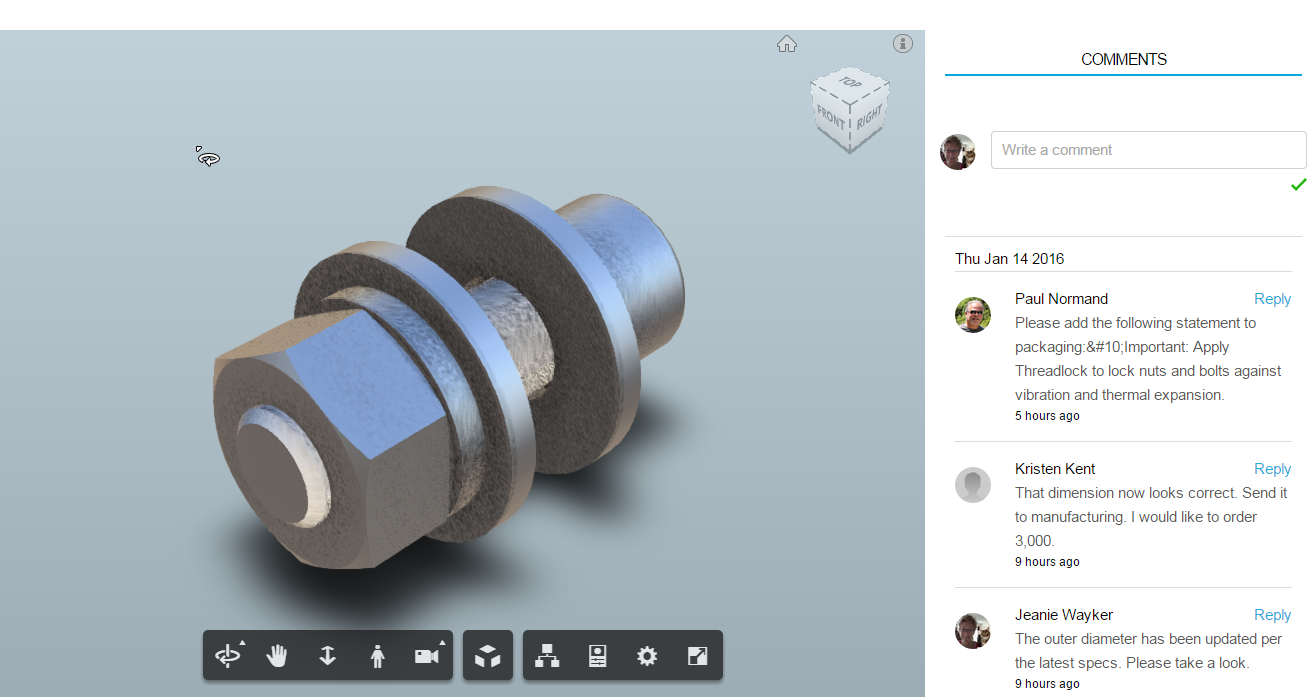

3. 在查看窗口 (Inventor 2017) 或浏览器窗口 (Inventor 2016R3) 中，您可以执行以下操作：
   • 查看设计共享。
   • 使用小工具栏查看工具进行平移和缩放。
   • 在模型右侧的注释面板中输入新注释，并回复发布的注释。
     注： 所有注释对于所有者和所有协作者均可见。无法删除发布的注释。
   • 查看协作者发布的注释以及发布注释的时间。
   • 查看您发布的注释以及发布注释的时间。
   重要： “截面”和“测量”工具已禁用以保护知识产权。
