Querschnittsbestandteile für die Straßenerneuerungs- und Querneigungsoptimierung

Verwenden Sie diese Querschnittsbestandteile, um Straßen zu erneuern und/oder die Querneigung von Straßen zu optimieren.

Generell können Sie mit diesen Querschnittsbestandteilen für die Straßenerneuerungs- und Querneigungsoptimierung leichter Straßenerneuerungen und Analysen in Ihren Arbeitsabläufen für die Optimierung von Straßenerneuerungs-3D-Profilkörpern durchführen. Diese Querschnittsbestandteile dienen dazu, Ihnen die Bestimmung der idealen zu entwerfenden Fahrspurquerneigungsergebnisse durch verbesserte Flattern-Berechnungen zu erleichtern. Sie verfügen über zusätzliche Parameter, die bei anderen Auflage-Querschnittsbestandteilen nicht zur Verfügung stehen. Verwenden Sie den Befehl AECCIMPORTNEWREHABCONTENT, um diese Querschnittsbestandteile der Werkzeugpalette hinzuzufügen.

Sie werden bemerkt haben, dass der Begriff Flattern in den Auflagenneigungsoptionen für diese Querschnittsbestandteile verwendet wird. Flattern ist in diesem Fall ein Begriff, der verwendet wird, um zu beschreiben, wie die korrigierte Querneigung für die Auflageschicht in einem Straßenerneuerungs-Querschnittsbestandteil berechnet wird. Die Ergebnisse des Flatterns unterscheiden sich je nach Neigungstoleranz und Neigungsdifferenz zwischen der bestehenden Geländequerneigung und der idealen Querneigung. Wenn die Neigungsdifferenz unter der Neigungstoleranz für den Querschnittsbestandteil liegt, wird der Fall als innerhalb der Toleranz betrachtet. Wenn die Neigungsdifferenz über der Neigungstoleranz für den Querschnittsbestandteil liegt, wird der Fall als außerhalb der Toleranz betrachtet.

Anmerkung: Für Straßenerneuerungs-Querschnittsbestandteile werden in den britischen und metrischen Civil-Querschnittsbestandteilen dieselben Vorgabewerte angezeigt, wenn Sie diese in der Palette Eigenschaften als Vorschau anzeigen, unabhängig davon, welche Maßeinheiten in der Zeichnung verwendet werden. In der Palette Straßenerneuerungsparameter werden jedoch die entsprechenden metrischen oder britischen Werte je nach Maßeinheiten in der Zeichnung angezeigt.

Bild	Querschnittsbestandteil	Allgemeine Verwendungszwecke

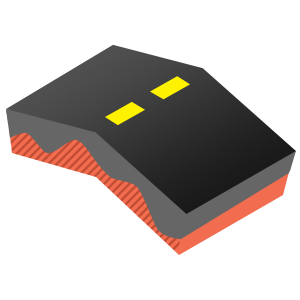

	AuflageDachprofilMit0%Querneigung Vorgabe-Werkzeugpaletten: Britische und metrische Civil-Querschnittsbestandteile	Auflage mit Nivellieren auf einer Straße mit Dachprofil

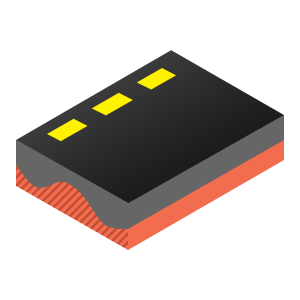

	AuflageNivellierung1Fahrspur1Seite Vorgabe-Werkzeugpaletten: Britische und metrische Civil-Querschnittsbestandteile	Auflage mit Nivellieren auf einer Straße mit Pultprofil

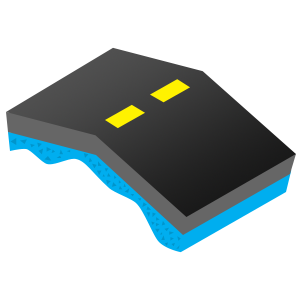

	AuflageGlättungDachprofil Vorgabe-Werkzeugpaletten: Britische und metrische Civil-Querschnittsbestandteile	Auflage mit Fräsen auf einer Straße mit Dachprofil
	AuflageGlättung1Fahrspur1Seite Vorgabe-Werkzeugpaletten: Britische und metrische Civil-Querschnittsbestandteile	Auflage mit Fräsen auf einer Straße mit Pultprofil

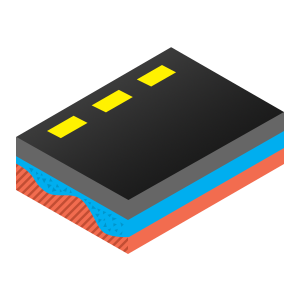

	AuflageGlättungNivellierung1Fahrspur1Seite Vorgabe-Werkzeugpaletten: Britische und metrische Civil-Querschnittsbestandteile	Auflage mit Fräsen und Nivellieren auf einer Straße mit Pultprofil
	AuflageGlättungNivellierungDachprofil Vorgabe-Werkzeugpaletten: Britische und metrische Civil-Querschnittsbestandteile	Auflage mit Fräsen und Nivellieren auf einer Straße mit Dachprofil
