Inserción de componentes de Factory

Las distribuciones 2D de Factory se pueden rellenar con componentes de la fábrica asociativos. Existen Componentes del sistema, que se suministran con Factory Design; Componentes de usuario, que crea un usuario; y Componentes basados en nube, que existen en un servidor de nube y que se pueden descargar y utilizar.

Colocación de componentes del sistema

1. En la ficha Factory, en el panel Herramientas, haga clic en Paletas y, a continuación, en el menú desplegable, seleccione Explorador de componentes . El explorador que se muestra se puede desplazar, anclar o dejar flotando.
2. El explorador tiene dos estilos de visualización, Árbol y Miniatura. Para cambiar la vista, en la parte superior del explorador, haga clic en la flecha abajo de los botones de las vistas de miniaturas/en árbol para mostrar la lista y seleccione el estilo de vista que desee utilizar.
3. Haga doble clic en la carpeta Componentes del sistema para desplazarse a un componente determinado.

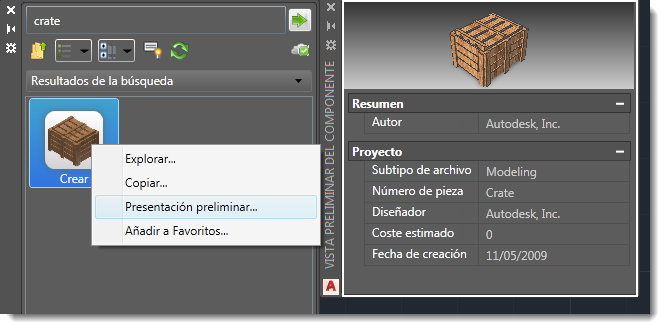

4. Haga clic con el botón derecho en la imagen en miniatura del explorador y haga clic en Vista preliminar en el menú contextual emergente para ver el componente en la ventana Vista preliminar.








5. Para insertar un componente, haga clic y arrastre el componente desde el explorador hasta el layout.
6. El componente tiene una definición de punto base y está listo para especificar la ubicación en el layout. Haga clic para colocar el componente.
7. Especifique un valor de rotación, si es necesario. De lo contrario, pulse la tecla Intro.
8. Continúe colocando copias de estos componentes o coloque otros componentes, según sea necesario.
9. Pulse Intro para aceptar la entrada.

Componentes basados en nube

Cuando arrastra un componente basado en nube que no se ha utilizado anteriormente y lo suelta en el layout, aparece un mensaje de descarga. Para utilizar el componente, acepte la opción de descarga. El componente se descargará en la carpeta de inserción en el layout.

Colocación de componentes de usuario

1. En la ficha Factory, en el panel Herramientas, haga clic en Paletas y, a continuación, en el menú desplegable, seleccione Explorador de componentes.
2. Haga doble clic en la carpeta Componentes de usuario para desplazarse a un componente determinado.
3. Los componentes creados con variaciones (denominados Variantes de componente) en Inventor Factory aparecen con un icono similar a este en la esquina superior izquierda . El número indica la cantidad de variantes disponibles. Haga clic con el botón derecho en el componente para acceder al menú contextual emergente. A continuación, seleccione la variante de componente deseada en Factory > submenú Variante de componente.
4. Siga los mismos pasos utilizados para colocar Componentes del sistema. Permite especificar si el componente utiliza unidades imperiales o métricas, haga clic con el botón derecho en la imagen en miniatura del explorador y haga clic en Explorar. El cuadro de diálogo Abrir presenta la carpeta de componentes de la biblioteca de componentes de Factory, donde puede buscar las carpetas Imperial y Métrico con versiones del componente basadas en dichos tipos de unidades. Abra la carpeta para seleccionar el componente con el sistema de unidades correspondiente.

Nota: Se recomienda crear componentes 3D en Inventor Factory. El proceso de creación y publicación incluye una opción de publicación de componentes 2D, que crea el componente 2D y lo asocia al componente 3D correspondiente. Después de realizar la publicación mediante esta opción, el componente 2D aparece en el explorador de componentes de AutoCAD Factory y está disponible para la colocación.

Inserción de componentes con conectores

En ocasiones, es necesario conectar un componente a otro de forma lineal. Es lo que suele suceder con cintas transportadoras, vallas de seguridad, muros, etc. Los componentes pueden definirse con uno o varios conectores en Inventor Factory y, luego, conectarse entre sí cuando se insertan en el layout de AutoCAD Factory.

En el ejemplo siguiente, se ha insertado un componente de cinta transportadora recta en el layout y se ha añadido un componente de cinta transportadora curva. Los puntos verdes en los extremos de cada componente indican las ubicaciones de los conectores, tal como se han definido en Inventor Factory.

Consejo: Para asignar colores personalizados a los conectores, siga las instrucciones de Definición de puntos de conectores.

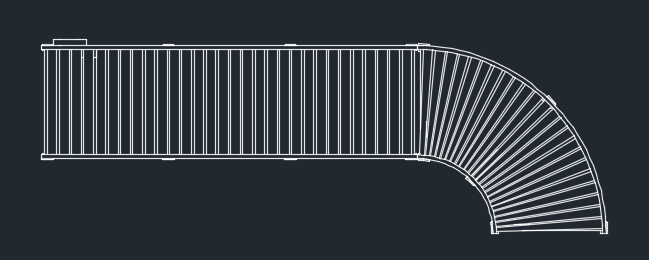

La conexión de componentes es una operación rápida y sencilla. Solo tiene que desplazar el componente que desea conectar de forma que el punto verde del conector quede cerca del punto del conector del otro componente. Los dos componentes se fuerzan, como se muestra a continuación.

Los componentes conectados se desplazan juntos como un componente. Si desea desplazarlos de forma independiente, desactive la casilla de verificación Forzar a conector durante la inserción y la reubicación de la ficha Componentes de Factory en el cuadro de diálogo Opciones.

Consejo: Este parámetro también se puede activar y desactivar desde la línea de comandos utilizando el comando FACT_CSNAP.

Para obtener más información, consulte Opciones de componentes de Factory en la ayuda de AutoCAD Factory.
