プロジェクト標準図面上の標準スタイルまたは表示設定を変更できます。変更が行われたら、その変更にバージョンを付けて、プロジェクトをその変更と同期させる必要があります。
標準スタイルまたは表示設定を標準図面で直接変更すると、個々の変更にバージョン付けを行う必要はありません。多くの変更では、標準スタイルまたは表示設定を最終的な形で作成する必要があります。中間段階のそれぞれにバージョンを作成すると、処理が無駄に遅くなります。
プロジェクトに伝達する準備ができたら、複数の変更を行い、図面を保存して閉じ、再び開いて、スタイルまたは表示設定にバージョンを付けることができます。変更がプロジェクト標準図面に保存されている限り、その間にバージョン付けを行わなくても、編集内容は失われることはありません。
危険: 変更が保存されていて、バージョン付けされていない場合は、同期中にスタイルおよび表示設定は変更されたものとして認識されます。これは、オブジェクトの比較が、実際のオブジェクトのプロパティにではなく、バージョン GUID に関して実行されるためです。そのため、変更されたがバージョン付けされていないプロジェクト標準仕様上のスタイルおよび表示設定は、プロジェクト図面で更新されません。変更をプロジェクトと同期させるには、まず、スタイルまたは表示設定にバージョン付けを行う必要があります。
プロジェクト標準図面に変更を行うには、その図面に対する書き込み権限が必要です。標準図面が読み込み専用の場合は、スタイル マネージャや表示マネージャで図面に[ロック]アイコン(
)が付けられます。その図面には、変更を行えますが、変更を保存することはできません。ロックされた図面に変更を行う必要がある場合は、図面のオーナーまたは CAD マネージャに連絡してください。

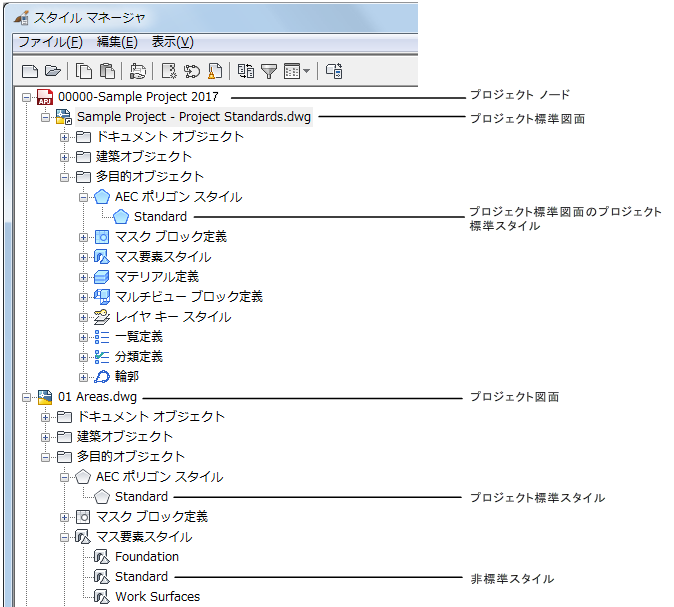

プロジェクト ノードの下の標準図面および標準スタイル
標準スタイルや表示設定を変更する
変更したスタイルおよび表示設定にバージョンを付ける
- プロジェクト標準図面を開きます。
またはをクリックします。
ヒント: すべての標準図面は、スタイル マネージャおよび表示マネージャのプロジェクト ノードの下にリストされます。- 編集するスタイルまたは表示設定を選択し、変更を行います。
- 変更したスタイルまたは表示設定の[バージョン履歴]タブをクリックします。

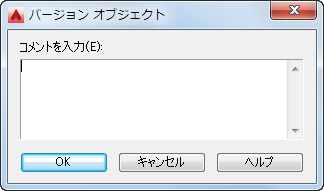

- [バージョン]をクリックします。
- 必要に応じて、新しいバージョンにコメントを入力します。
- [OK]をクリックします。
新しいバージョンは[バージョン履歴]タブに追加されます。

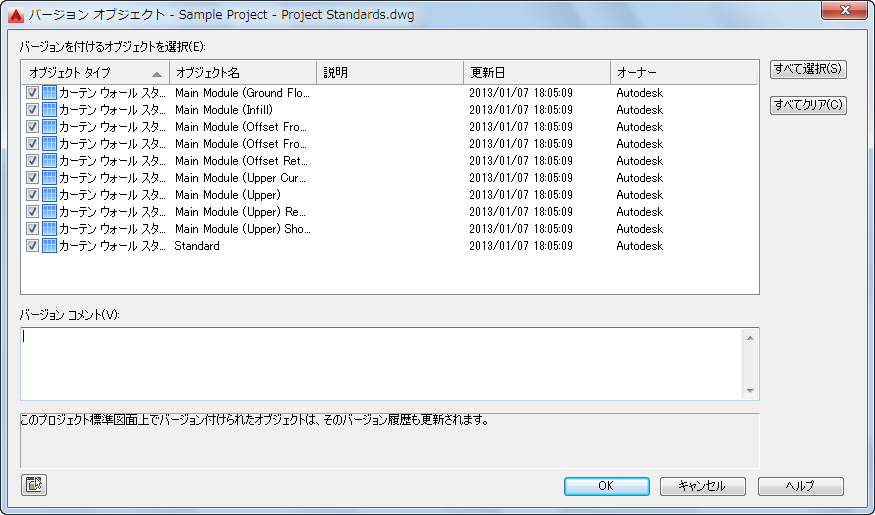

- プロジェクト標準図面上の複数のスタイルや表示設定にバージョン付けを行うには、オブジェクトのグループを選択し、それにバージョンを付けます。
- バージョン付けが必要なスタイルまたは表示設定を選択するには
- 必要に応じて、コメントを入力します。
コメントは、バージョン付けに選択したすべてのオブジェクトに適用されます。
- [OK]をクリックします。 注: 図面内の全てのスタイルと表示設定にバージョンを付与するには、
をクリックします.
