スタイル マネージャおよび表示マネージャの個々のスタイルや表示設定を同期できます。プロジェクト図面のスタイルを間違って変更したり、プロジェクト標準仕様から正しいバージョンを復元したい場合に、これを行うことができます。個々のスタイルや表示設定の同期は、図面やプロジェクトの同期より時間がかかりません。
スタイル マネージャ内の標準スタイル
この処理は、プロジェクト図面のスタイルや表示設定のみを標準仕様で同期します。異なる標準図面のスタイルや表示設定では、相互の同期は行いません。
標準アイコン
標準スタイルおよび表示設定は、スタイル マネージャおよび表示マネージャに表示されます。プロジェクト標準仕様に関するステータスに応じて、さまざまなアイコンがあります。
| アイコン | 説明 |
|---|---|
|
標準スタイルまたは表示設定 プロジェクト図面またはプロジェクト標準図面上のスタイルや表示設定にブルーのアイコンが表示されていると、スタイルや表示設定は標準のものであり、標準で同期されています。更新や同期は不要です。 |
|
古くなった標準スタイルまたは表示設定 このアイコンがプロジェクト図面のスタイルや表示設定に表示されていると、スタイルや表示設定は標準のものですが、古くなっています。つまり、プロジェクト標準図面の対応するスタイルや表示設定は、プロジェクト図面よりも新しい GUID を持っています。 |
|
非標準(新しい)バージョンを持つ標準スタイルまたは表示設定 このアイコンがプロジェクト図面のスタイルや表示設定に表示されていると、オブジェクトは標準オブジェクトですが、プロジェクト標準仕様に存在しないバージョン GUID を持っています。このアイコンに遭遇したら、非標準のバージョンを標準図面の現在のバージョンで変更するか、標準仕様をプロジェクト図面のバージョンで更新できます。 |
|
同期から除外された標準スタイルまたは表示設定 このアイコンがスタイルや表示設定に表示されると、オブジェクトは同期から除外されます。 |
|
バージョンがない標準スタイルまたは表示設定 このアイコンがプロジェクト標準図面のスタイルや表示設定に表示されていると、そのスタイルや表示設定にはバージョン情報がありません。バージョン情報は削除できます。 |
|
変更されたが、バージョンが付けられていない標準スタイルまたは表示設定 このアイコンがプロジェクト標準図面のスタイルや表示設定に表示されていると、そのオブジェクトは変更されていますが、まだバージョン付けされていません。変更を同期処理に含めるために、オブジェクトにバージョンを付ける必要があります。 このアイコンはプロジェクト標準図面にのみ表示されます。プロジェクト図面での変更は、スタイル マネージャまたは表示マネージャで[適用]か[OK]をクリックした場合にのみ自動的にバージョン付けされます。 |
|
標準化されていないスタイルまたは表示設定 グレーのアイコンがプロジェクト図面のスタイルや表示設定に表示されていると、このオブジェクトはプロジェクト標準仕様に同じオブジェクトを持たないか、(スタイルの場合は)プロジェクト標準仕様の同じスタイルは、プロジェクト標準仕様設定でそのスタイル タイプと関連付けられていません。 このアイコンがプロジェクト標準図面のスタイルに表示されていると、それが属するスタイル タイプは、プロジェクト設定セットアップで対応する標準スタイル タイプに関連付けられていません。たとえば、標準設定内の壁スタイル タイプが標準図面「Wall Styles 1.dwg」に関連付けられていると、「Wall Styles 1.dwg」内の壁スタイルは、スタイル マネージャでは標準スタイルとして表示されます。「Wall Styles 2.dwg」内の壁スタイルは、非標準スタイルとして表示されます。 |
プロジェクト図面のスタイル
プロジェクト図面の個別のスタイルを同期できます。
- プロジェクト図面のすべてのスタイル
- スタイル分類: すべてのスタイル分類に含まれているスタイルを同期できます。たとえば、プロパティ セット定義、テーブル スタイル、およびデータ形式に変更を行った場合は、[ドキュメント オブジェクト]に含まれているすべてのスタイルを同期できます。
- スタイル タイプ: スタイル タイプに属するすべてのスタイルを同期できます。たとえば、すべての壁スタイルまたはすべてのドア スタイルを同期できます。
- スタイル: 個々のスタイルを同期できます。標準スタイルに 1 箇所だけ変更を加えており、図面全体に同期を行いたくない場合に、これを行うことができます。
プロジェクト図面の表示設定
プロジェクト図面にある表示システムの個別のコンポーネントを同期できます。

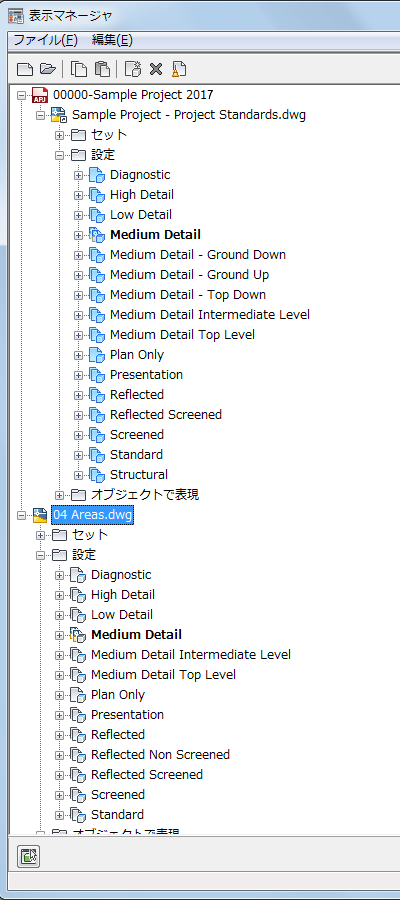

表示マネージャ ツリー
- プロジェクト図面のすべての表示設定: プロジェクト図面のすべての表示設定を同期します。これには、表示設定、表示セット、および表示レベルが含まれます。
- 表示設定: 図面上の個別の表示設定またはすべての表示設定を同期できます。 注: 切断面への変更は、バージョン付けが可能な変更ではありません。切断面を変更し、表示設定をプロジェクト標準仕様に同期させる場合は、変更された切断面はプロジェクト標準仕様で上書きされません。
- 表示セット: 図面上の個別の表示セットまたはすべての表示セットを同期できます。 注: [ライブ断面]設定への変更は、バージョン付けが可能な変更ではありません。[ライブ断面]設定を変更し、表示セットをプロジェクト標準仕様に同期させる場合は、変更された[ライブ断面]設定はプロジェクト標準仕様で上書きされません。
- 表示レベル: 図面上の個別の表示レベル、オブジェクト タイプのすべての表示レベル、またはすべての表示レベルを同期できます。
