단일 순환 커넥터 패밀리 작성

솔리드 벽에 대한 단일 순환 커넥터 패밀리의 모델링 방법에 대해 알아봅니다.

단일 순환 커넥터 패밀리는 여러 순환 패밀리에서 사용할 수 있습니다. 이 예는 미터법 패밀리지만 이와 유사한 방법으로 영국식 버전도 작성할 수 있습니다.

1. 미터법 일반 모델.rft 템플릿을 사용하여 새 패밀리를 작성합니다.
2. 정면 입면도를 엽니다.
3. 특성 팔레트의 기타에서 공유를 선택합니다.
4. 작성 탭 양식 패널 (스윕)을 클릭합니다.
5. 수정 | 스윕 탭스윕 패널 (경로 스케치)을 클릭합니다.

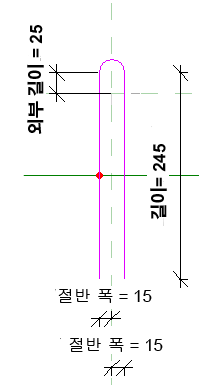

6. 두 선 및 수직 참조 평면을 중심으로 하는 호를 사용하여 순환 경로를 스케치합니다. 벽 외부를 투영하는 순환은 수평 참조 평면보다 위에 있어야 합니다. 벽 내의 끝은 수평 참조 평면 아래로 연장됩니다.

7. 작성 탭특성 패널 (패밀리 유형)을 클릭합니다.
8. 패밀리 유형 대화상자에서 다음 유형 특성에 적절한 값을 추가합니다.
   • 길이
   • 폭
9. 다음 유형 특성 및 해당 공식을 추가합니다.
   • 반폭: 폭 / 2
10. 패밀리 유형 대화상자를 닫으려면 확인을 클릭합니다.
11. 주석 탭치수 패널 (정렬)을 클릭합니다.
12. 다음 치수를 작성하고 해당 레이블을 지정합니다.

13. 수정 | 스윕 경로 스케치 탭 모드 패널 (완료)을 클릭합니다.
14. 스윕 경로를 선택합니다.
15. 수정 | 스윕 탭 스윕 경로 (프로파일 선택)를 클릭합니다.
16. 수정 | 스윕 탭 스윕 경로 (프로파일 편집)를 클릭합니다.
17. 바닥 평면: 참조를 선택합니다. 레벨을 선택하고 뷰 열기를 클릭합니다.
18. 수정 | 스윕 탭 그리기 경로 (원)를 클릭합니다.
19. 순환으로 사용할 원을 스케치합니다.

20. 작성 탭특성 패널 (패밀리 유형)을 클릭합니다.
21. 패밀리 유형 대화상자에서 지름으로 명명된 유형 특성에 순환에 대한 적절한 지름 값을 추가합니다.
22. OK를 클릭합니다.
23. 주석 탭치수 패널 (지름)을 클릭합니다.
24. 지름 치수를 배치하고 치수 매개변수를 레이블로 작성합니다.

25. 수정 | 스윕 프로파일 편집 모드 패널 (완료)을 클릭합니다.
26. 수정 | 스윕 모드 패널 (완료)을 클릭합니다.
27. 작성 탭특성 패널 (패밀리 유형)을 클릭합니다.
28. 순환에 대한 패밀리 유형을 작성합니다.
29. 패밀리 유형 대화상자를 닫으려면 확인을 클릭합니다.
30. 패밀리를 저장합니다.

    이제 순환 커넥터 패밀리를 저장하고 다중 순환 커넥터 패밀리로 로드할 수 있습니다.
