속 빈 코어 유형 패밀리를 모델링하는 방법을 알아봅니다.
속 빈 코어 패밀리에 대해 알려진 문제
- 스트랜드가 오직 하나의 지름을 가집니다.
- 프리폼 보강 철근이 내부 개구부를 통과합니다.
- 속 빈 코어 슬래브의 폭이 수정되면 보이드가 업데이트되지 않습니다. 이 형상을 다시 분할하려면 바닥을 다시 분할합니다.
- 스트랜드 지름은 5mm보다 커야 합니다.
- 미터법 일반 모델.rft 템플릿을 사용하여 새 패밀리를 작성합니다.
- 정면 입면도를 엽니다.
- 작성 탭
양식 패널
(돌출)에서 새 돌출 객체를 작성합니다.

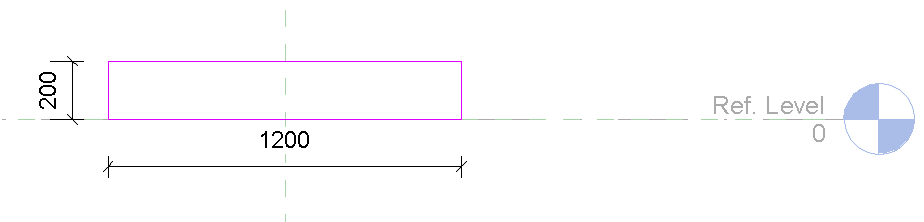

- 그리기 도구를 사용하여 직사각형을 스케치합니다. 직사각형 폭은 최대 요소 폭(여기서는 1200mm)이어야 하고 직사각형 높이는 요소 높이(여기서는 200mm)와 같아야 합니다. 돌출은 임의의 길이일 수 있습니다(여기서는 1000mm).
- 수정 | 돌출 작성 탭모드 패널
(편집 모드 완료)를 클릭합니다. 돌출은 가상 속 빈 코어 요소이고 속 빈 코어 유형에 대해 설정됩니다.
- 3D 상단 뷰를 선택합니다(구멍은 상단 면에 배치됨).
- 작성 탭모델 패널

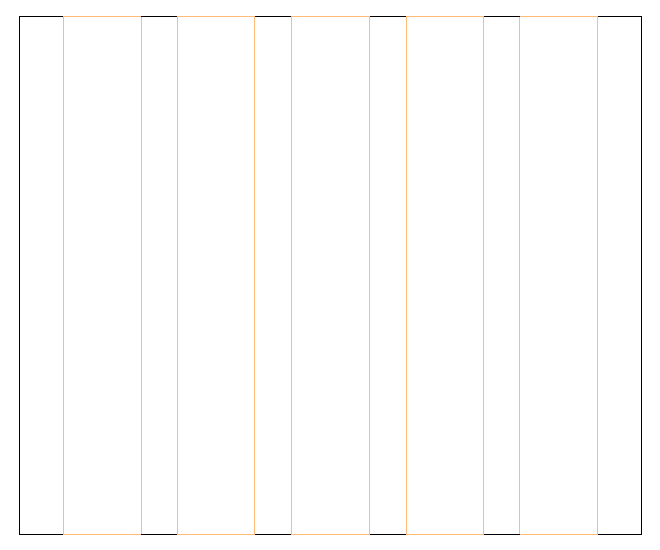

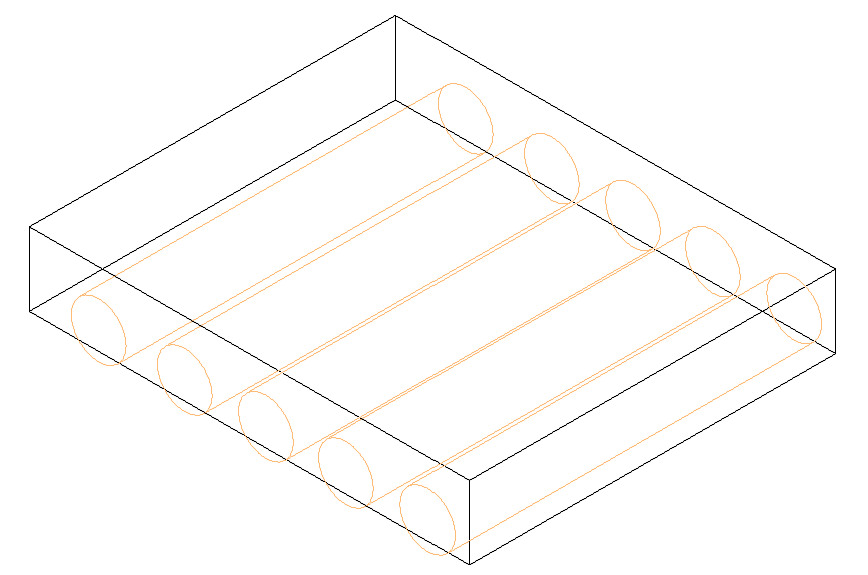

(구성요소)를 클릭합니다. 보이드 패밀리를 로드하고, 패밀리 유형을 선택하고, 돌출 본체에 보이드를 배치하여 구멍을 작성합니다.

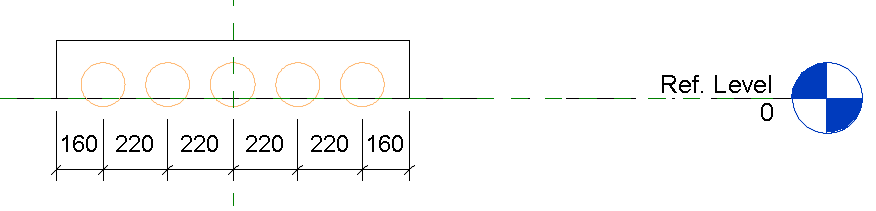

- 3D 정면 뷰를 선택하고 다음 예처럼 치수선을 사용하여 구멍의 수평 위치를 수정합니다.

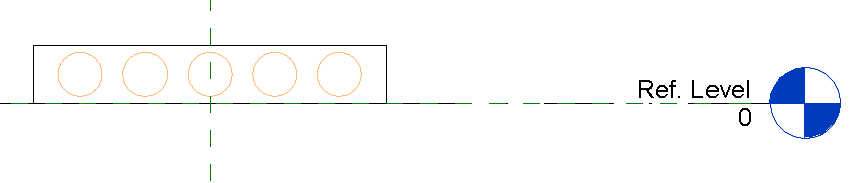

- 구멍의 상단 매개변수에서 위치를 변경하여 구멍의 수직 위치를 수정합니다. 이 예에서 매개변수는 100mm(요소 두께의 절반)에 설정하고 수직으로 구멍을 중심에 정렬합니다.
- 유효 폭 매개변수 정의:
- 작성 탭특성 패널
(패밀리 유형)을 클릭합니다.
- 패밀리 유형 대화상자에서
(새 매개변수)을(를) 클릭합니다.
- 매개변수 특성 대화상자에서 공유 매개변수를 선택하고 선택 버튼을 클릭하여 프로그램 데이터 폴더에서 공유 매개변수 파일을 선택합니다.
- 유효한 폭 매개변수를 선택합니다.
- 공유 매개변수 대화상자 및 매개변수 특성 대화상자를 닫습니다.
- 속 빈 코어 유형에 대해 유효한 폭 매개변수를 설정합니다. 요소를 절단할 수 있는 위치의 폭입니다. 임의의 수로 간격을 [시작-끝] 형식으로 정의할 수 있습니다. 모든 값은 0mm에서 요소 폭까지 사이에 있어야 합니다.
예: [95-225][315-445][535-665][755-885][795-1105].
- 작성 탭
-
이전 단계를 반복하여 CNC 패턴 태그 매개변수를 추가합니다. 이 매개변수는 데이터 카테고리 아래에 그룹화되어야 합니다. 이 문자열은 GenericInfo1 아래 속 빈 코어 슬래브에 대한 CAM 파일에 추가됩니다.
- 패밀리 유형이 작성되고(예를 들어, 이름 상자가 비어 있지 않은 경우) 패밀리 유형 이름이 패밀리 이름과 같은지 확인합니다.
- 대화상자를 닫고 패밀리를 사용자 슬래브 템플릿 폴더 아래 속 빈 코어 슬래브 _XX로 저장합니다. XX는 바닥의 두께를 센티미터 단위로 나타냅니다.
