타원형 프로파일이 포함된 보이드 패밀리 작성

타원형 프로파일이 포함된 보이드 패밀리를 모델링하는 방법을 알아봅니다.

1. 미터법 일반 모델 면 기반.rft 템플릿을 사용하여 새 패밀리를 작성합니다.
2. 3D 정면 뷰를 선택합니다.
3. 작성 탭기준 패널 (참조 평면)을 클릭합니다.

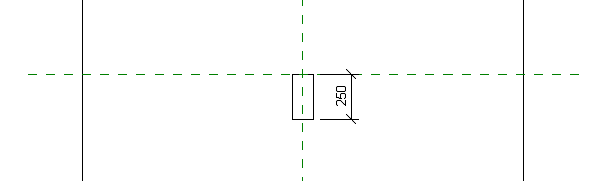

4. 슬래브 돌출의 중간에 새 수평 참조 평면 배치:



5. 새 참조 평면을 선택합니다.
6. 특성 팔레트에서 다음을 수행합니다.
   • 참조임 매개변수를 중심 선택으로 지정합니다(입면).
   • 원점 정의를 선택합니다.
7. 작성 탭 양식 패널 보이드 양식 (보이드 돌출)을 클릭합니다.

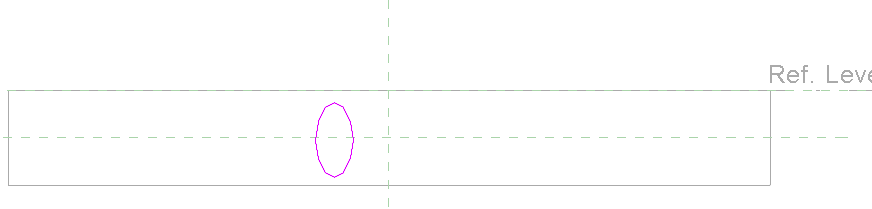

8. 그리기 패널에서 타원형 도구를 사용하여 새 참조 레벨 아래에 새 타원을 작성합니다.



9. 타원을 선택합니다.
10. 특성 팔레트에서 중심 표시 보기를 선택합니다.

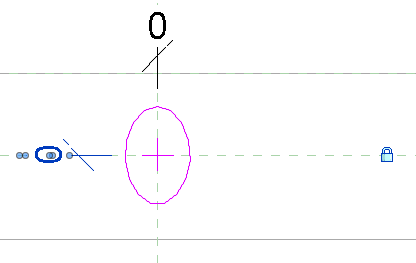

11. 타원의 중심 표시에서 참조 평면에 의해 정의된 원점까지 두 개의 치수 선을 작성합니다.



12. 타원을 선택하고 두 치수 값 모두 0으로 설정하여 타원을 원점으로 이동하고 타원의 구속조건 표시를 작성하려면 참조 평면에 의해 정의된 원점에 잠급니다.

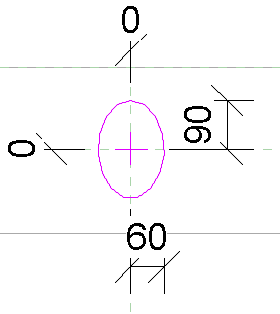

13. 타원의 두 반지름에 대한 지수 선 작성:



14. (선택 사항) 매개변수 특성에서 반지름의 치수 선에 대한 매개변수를 정의합니다. 예를 들어, Radius_Vert 및 Radius_Horiz입니다.

    유형 매개변수는 여러 크기의 구멍에 대한 패밀리 유형을 작성하는 경우에만 필요합니다.

15. 수정 | 돌출 작성 탭모드 패널 (편집 모드 완료)를 클릭합니다.

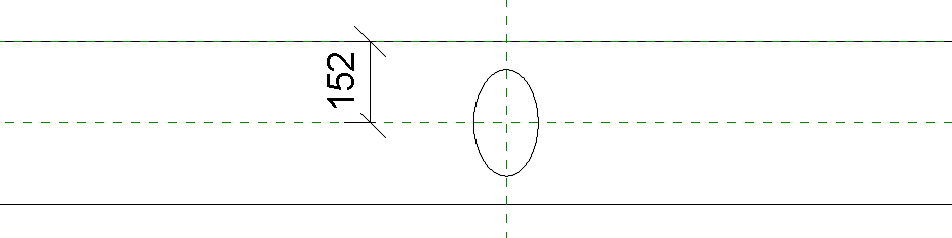

16. 상단 모서리에 이전에 작성된 참조 평면에서 치수 선을 작성합니다.

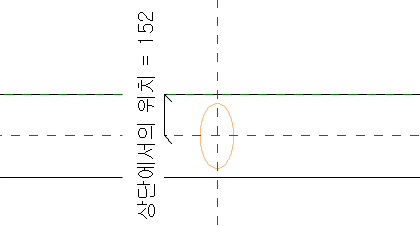

17. 공유 매개변수로서의 상단 인스턴스(instance) 매개변수에서 해당 치수 선까지 위치를 추가합니다.

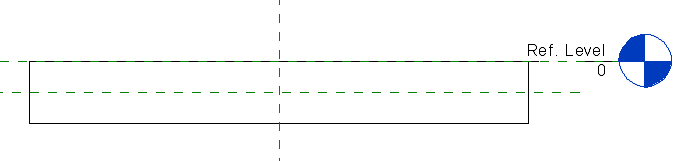

18. 바닥 평면 참조를 엽니다. 레벨 뷰를 연 다음 보이드 돌출 개체를 선택합니다. 특성에서 돌출 시작을 0.0으로 설정합니다. 그런 다음 돌출 끝 옆의 버튼을 클릭하고 이를 인스턴스(instance) 매개변수로 인스턴스(instance) 공유 매개변수의 길이에 바인딩합니다. 돌출이 원점 참조 평면에서 시작하는지 확인:



19. 작성 탭 특성 패널 (패밀리 카테고리 및 매개변수)를 클릭합니다. 선택:
    • 로드될 때 보이드를 사용하여 절단
    • 공유
20. OK를 클릭합니다.
21. 작성 탭특성 패널(패밀리 유형)을 클릭합니다.

    이 예에서는 두 개의 유형 40x80 및 60x90 작성:

    • (새 유형)을 클릭하고 이름(40x80)을 입력하고 매개변수를 수정합니다.
    • (새 유형)을 클릭하고 이름(60x90)을 입력하고 매개변수를 수정합니다.
22. 확인을 클릭하여 파일을 저장합니다.
