프리캐스트 분할 프로파일 작성

분할 프로파일을 모델링하는 방법에 대해 알아봅니다.

1. (Metric) Division Profile.rfa 템플릿에서 새 패밀리를 작성합니다.

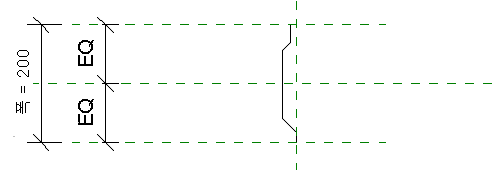

2. 작성 상세 선을 통해 프로파일을 그립니다. 프로파일은 수직 참조 평면의 왼쪽을 정의해야 하고 참조 평면의 하단에서 시작하여 참조 평면의 상단에서 끝나야 하며 연속 선이어야 합니다. 예는 다음과 같습니다.

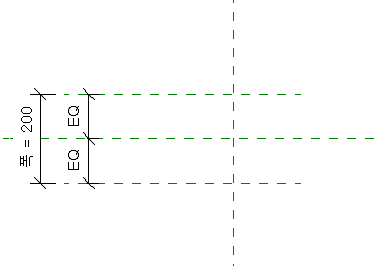

   수직 참조 평면은 속 빈 코어 요소의 모서리입니다.

3. 프로파일이 다른 두께에 사용될 때 어떤 부분을 변경해야 하는지 정의하기 어려우므로 일반적으로 각 바닥 두께에 대해 프로파일을 작성해야 합니다.
4. 패밀리를 C:₩ProgramData₩Autodesk₩Structural Precast for Revit 2018 ₩Families₩Hollow Core Slab₩Profiles program data 폴더에 저장합니다(예: Profile A.rfa).
