Site Designer를 사용하여 주차장 연석 및 교통섬을 대지 설계에 작성합니다.
연석 작성
연석을 작성할 때 다음 지침을 고려하십시오.
- Street curbs[거리 연석]. 거리에 대한 연석을 작성하려면 (Locate Street[거리 찾기] 도구를 사용하여) 거리를 작성하고 연석을 포함하는 거리 패밀리를 선택합니다.
- Parking lot curbs[주차장 연석]. 주차장 둘레에 연석을 작성하려면 먼저 주차장을 작성합니다. 그런 다음 Locate Curb[연석 찾기] 도구를 사용하여 연석을 작성합니다.
- Curb families[연석 패밀리]. 연석에 대한 특수 Site Designer 패밀리는 연석 폭 및 높이, 거터 폭 및 높이, 재료 및 경사 투영 설정을 정의합니다. Site Designer에 대한 패밀리 로드를 참고하십시오.
- Host lines[호스트 선]. 연석을 작성하기 전에 모델 선 또는 상세 선 도구를 사용하여 연석 호스트 선을 작성합니다. 연석에 대한 호스트 선은 연석 면을 나타냅니다.
- Create curbs[연석 작성]. 거리용이 아닌 연석을 작성하려면 Locate Curb[연석 찾기] 도구를 사용하고 대지 요소 작성의 일반 워크플로우를 따릅니다. Site Designer가 연석을 작성할 때 연관된 지형면을 업데이트하고 연석을 배치합니다.
- Gutters[거터]. 연석 패밀리는 연관된 거터를 포함할 수 있습니다. 연석을 작성할 때 거터 매개변수를 정의하는 연석 패밀리를 선택합니다.
- Pick side for face of curb[연석 면에 대한 면 선택]. 독립형 연석(주차장 또는 주차장 교통섬을 둘러싸는 연석이 아님)을 작성할 때, 연석 호스트 선을 선택하면 상태 막대가 "연석 면에 대한 면 선택" 메시지가 표시됩니다. 연석이 마주하는 선의 측면에 있는 연석 호스트 선 근처의 뷰를 클릭합니다.
- Toposurface association[지형면 연관]. 연석 호스트 선을 선택한 후(연석 면에 대한 면을 선택한 후) Toposurface Association[지형면 연관] 대화상자가 표시됩니다. 이 대화상자에는 모델에 이미 추가된 기존 지형면, 제안된 지형면, 주차장 및 기타 대지 요소를 포함하여 모델의 모든 지형면을 나열합니다. 연석은 항상 연관된 지형면을 따릅니다. 지형면이 변경될 경우 해당 연석이 그에 따라 자동으로 업데이트됩니다. 연석을 연관시킬 지형면을 선택합니다.
- 주차장 교통섬의 경우, 주차장 지형면을 선택합니다.
- 주차장 둘레 연석의 경우, 제안된 지형면을 선택합니다.
- 독립형 연석의 경우, 제안된 지형면 또는 이것이 따라야 하는 다른 대지 요소를 선택합니다.
- Joining curbs[연석 결합]. 소프트웨어는 주차장 연석을 거리 연석과 결합하는 도구를 제공하지 않습니다.
- Quantities[수량]. Site Designer Report[보고서] 도구를 사용하여 베이스 및 하부 베이스 재료 수량을 얻습니다. Revit 일람표를 사용하여 포장 수량뿐만 아니라, 총 절단 및 채우기도 얻습니다.
연석을 작성할 때 Site Designer는 다음 작업을 수행합니다.
- 연석 호스트 선의 점 고도를 계산합니다.
- 거리 단면 상자를 결정합니다.
- 기준 지형면에 결합할 경사를 투영합니다.
- 제안된 새 지형면을 작성합니다.
- 호스트 선을 따르는 연석을 작성하고 지형 고도 변경사항에 맞게 조정합니다.
주차장 교통섬
주차장 교통섬의 경우, 호스트 선에 대해 닫힌 순환을 사용하는 연석을 작성합니다. 교통섬을 생성할 때 Site Designer는 채우기 또는 캡 지형면을 추가합니다.

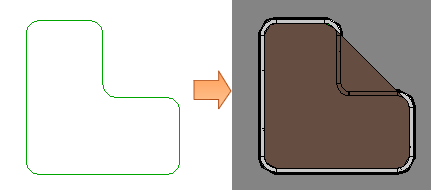

주차장 교통섬에 대한 닫힌 순환이 오목 모양 또는 내부 코너를 포함한 경우, Site Designer는 지형면으로 오목 모양을 채우려고 하므로 예기치 않은 결과가 발생할 수 있습니다.

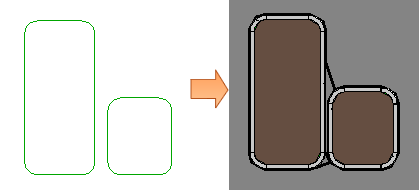

이 경우, 2개의 닫힌 순환을 작성하여 교통섬의 원하는 모양을 비슷하게 만들려고 합니다. 토목 공학 계획에서 엔지니어는 이러한 상세 정보를 미세 조정하고 명확히 하여 설계 의도를 이룰 수 있습니다.
