Site Designer를 사용하기 전에 이것이 Revit와 어떻게 다르게 작동하는지 알아보십시오.
지형면

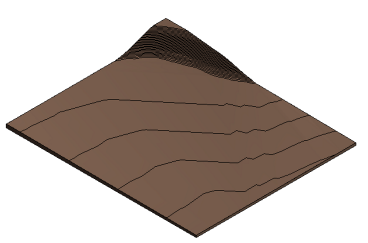

지형면은 Site Designer에서 모든 작업의 기준입니다.
Site Designer 도구를 사용하여 대지 요소를 작성하기 전에 Revit 모델에서 지형면을 작성하거나 가져옵니다. 그런 다음 Site Designer 도구를 사용하여 원래 지형면의 사본을 작성합니다. Site Designer의 조작에 따라 제안된 지형면이 사본으로 작성됩니다.
원래 지형면이 Revit 모델에서 기존으로 설정된 해당 공정 작성 특성과 함께 그대로 유지됩니다. 제안된 지형면은 해당 공정 작성 특성을 새 구성으로 설정합니다. 대지 평면도 및 기타 뷰에서 표시되는 지형면을 제어하려면 공정 필터 뷰 특성을 변경합니다. Site Designer를 위한 지형면 작성을 참고하십시오.
대지 요소 작성
Site Designer는 일련의 사용자 정의 패밀리를 사용하여 대지 요소를 작성합니다. 이러한 패밀리는 대지 요소에 특정한 매개변수 및 특성을 정의합니다.
대지 요소(예: 터파기 폭, 거리 또는 연석)를 작성하려면 요소의 스켈레톤 또는 프레임을 정의하는 닫힌 순환 또는 선(호스트 선)을 작성합니다. 예를 들어, 거리를 작성하려면 거리의 중심선을 스케치합니다. 그런 다음 Site Designer는 치수 및 정의를 호스트 선에 추가하여, 전체 대지 요소로 변환합니다. 또한 Site Designer는 필요한 경우 지형면에 상응하는 변경사항을 작성합니다.
| 대지 요소에 대한 호스트 선을 스케치합니다. | Site Designer는 선을 대지 요소로 변환하고 지형면을 업데이트합니다. |
|
|
대지 요소에 대한 호스트 선을 스케치하려면 Revit 모델 선 또는 상세 선 도구를 사용합니다. 그런 다음 적절한 Site Designer 도구를 사용하여 호스트 선을 대지 요소로 변환합니다.
대지 요소 수정
Site Designer로 요소를 수정하는 워크플로우는 Revit의 일반 워크플로우와 다릅니다. 대지 요소 수정을 참고하십시오.
대지 요소 삭제
Site Designer를 사용하여 작성된 대지 요소를 삭제하려면 대지 요소를 수정하기 위한 워크플로우를 따르고 Modify[수정] 대화상자에서 Delete[삭제]를 클릭합니다.
대지 요소를 선택하고 Delete 키를 눌러(또는 마우스 오른쪽 버튼을 클릭하고 삭제를 선택하여) 삭제하면 지형면 및 기타 관련 요소가 적절하게 업데이트되지 않습니다.
Site Designer 패밀리 수정
Site Designer에서 사용된 패밀리는 RFA 파일에 저장되는 Revit 패밀리입니다.
