이 항목에서는 CFD 시뮬레이션 실행을 위한 기본 워크플로우를 설명합니다. 해석 빠른 편집 대화상자는 실제 모형을 정의하고, 결과를 저장할 빈도를 지정하고, 시뮬레이션을 실행하는 도구를 제공합니다.
다음과 같은 여러 가지 방법으로 해석 대화상자를 엽니다.

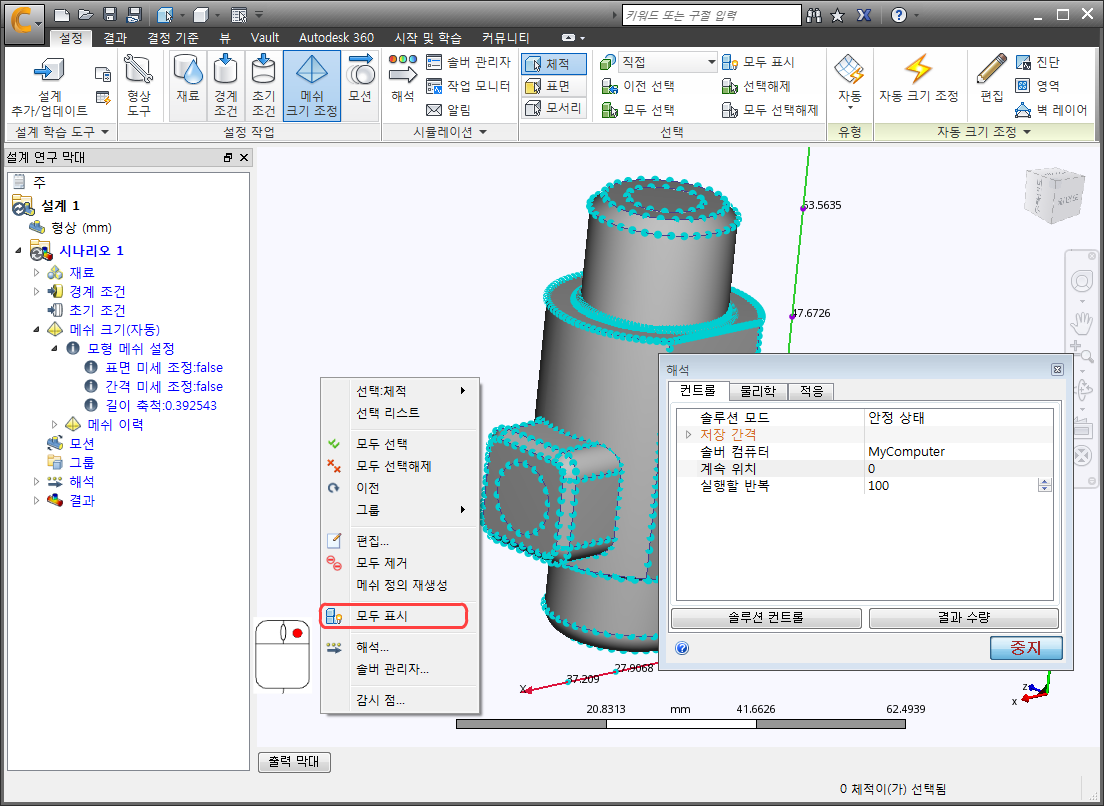

방법 1: 모형을 마우스 오른쪽 버튼으로 클릭한 후 해석을 선택합니다.

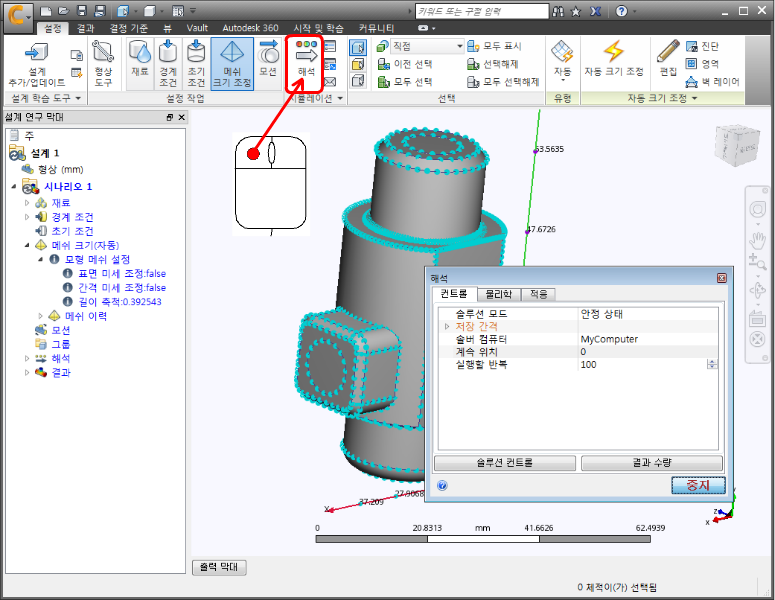

방법 2: 설정(탭) > 시뮬레이션(패널) > 해석을 클릭합니다.

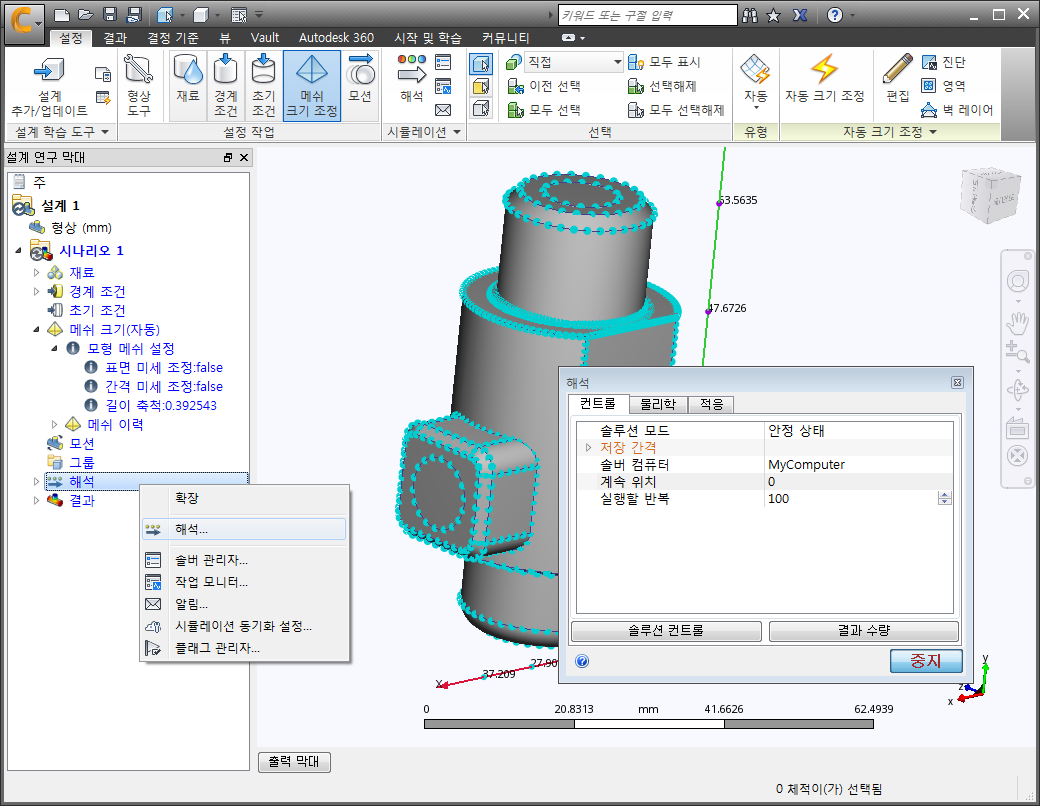

방법 3: 설계 연구 막대에서 해석을 마우스 오른쪽 버튼으로 클릭하고 편집...을 클릭합니다.
결과(탭) > 반복/단계(패널) > 해석을 클릭하는 추가 방법도 있습니다.
시뮬레이션 실행 방법을 정의하려면
해석 빠른 편집 대화상자에는 탭이 세 개 있습니다. 이러한 탭을 사용하여 물리 및 시뮬레이션 실행 방법을 정의할 수 있습니다.
- 물리학 탭을 사용하여 흐름 및 열 전달과 같은 물리적 모형을 활성화합니다.
- 제어 탭에서 안정 상태 또는 과도 등의 해석 매개변수를 지정하고 반복 횟수를 설정합니다.
- 적용 탭을 사용하여 시뮬레이션을 여러 번 실행하여 메쉬를 점진적으로 개선합니다. 각 실행을 마치면 적용은 결과에 따라 메쉬를 수정하고 다음 주기 동안 새 메쉬를 사용합니다. 결과는 특정 시뮬레이션에 대해 최적화된 메쉬입니다. 메쉬는 그라데이션이 큰 영역에는 미세하고, 그 외 영역에는 거칩니다.
시뮬레이션을 시작하려면
해석 빠른 편집 대화상자에서 해석 버튼을 클릭합니다.
비활성 시나리오를 실행하려면
시나리오를 먼저 열지 않고도(컴퓨터의 메모리로 로드함) 설계 연구 막대에서 시나리오를 실행할 수 있습니다. 대규모 모형의 경우 이렇게 하면 시간을 많이 절약할 수 있습니다.
- 설계 연구 막대에서 시나리오를 마우스 오른쪽 버튼으로 클릭하고 해석...을 클릭합니다.
여러 시나리오를 실행하려면(솔버 관리자)
해석 빠른 편집 대화상자는 개별 시나리오를 시작하는 데 이상적입니다. 하지만 솔버 관리자를 사용하여 여러 시나리오를 실행할 수 있습니다. 솔버 관리자를 열려면:
- 설정(탭) > 시뮬레이션(패널) > 솔버 관리자를 클릭합니다.
- 또는 모형을 마우스 오른쪽 버튼으로 클릭하고 솔버 관리자를 클릭합니다.
