Edytowanie rozszerzonych niestandardowych siatek słupów za pomocą uchwytów

W rozszerzonej niestandardowej siatce słupów uchwyty znajdują się w środku i na końcach każdej linii siatki. Użyj tych uchwytów do edycji rozszerzonej niestandardowej siatki słupów.

Edycja liniowej rozszerzonej niestandardowej siatki słupów za pomocą uchwytów

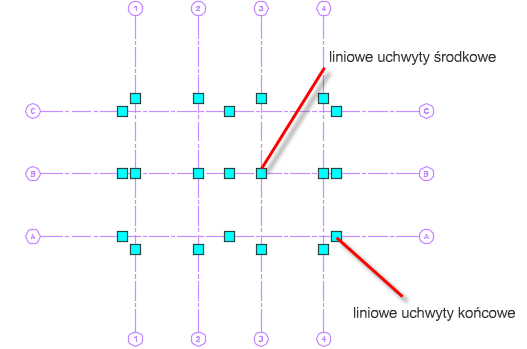

Edycja za pomocą liniowych uchwytów środkowych

Podczas manipulowania liniowymi uchwytami środkowymi następujące właściwości są zachowywane:

• Ruchy środkowych uchwytów są związane i podczas przeciągania ograniczone do kierunku prostopadłego do linii siatki.

Edycja za pomocą liniowych uchwytów końcowych

Podczas manipulowania liniowymi uchwytami końcowymi następujące właściwości są zachowywane:

• Ruchy uchwytów końcowych nie są powiązane i mogą być one przesuwane w dowolnym kierunku.
  Uwaga: Może to spowodować przerwanie regularności linii siatki liniowej i zmienić oryginalną geometrię.
• Jeśli końce uchwytów zostaną jedynie skrócone i wydłużone bez zmiany kierunku, regularność linii siatki liniowej zostanie zachowana.

Edycja promieniowej rozszerzonej niestandardowej siatki słupów s za pomocą uchwytów

Edycja za pomocą środkowych uchwytów promieniowych

Podczas manipulowania promieniowymi uchwytami środkowymi następujące właściwości są zachowywane:

Uwaga: Może to spowodować przerwanie regularności linii siatki promieniowej i zmienić oryginalną geometrię.
• Ruch uchwytu środkowego jest związany i ograniczony do kierunku prostopadłego do stycznej uchwytu środkowego. Dlatego w przypadku użycia środka promienia jako początku zmieniony zostaje promień łuku siatki.
• Obie strony łuku znajdują się wzdłuż ścieżki linii siatki promieniowej.
• Nie jest możliwe przeciągnięcie uchwytu środkowego w taki sposób, żeby promień łuku miał wartość mniejszą niż zero.

Edycja za pomocą końcowych uchwytów promieniowych

Podczas manipulowania promieniowymi uchwytami końcowymi następujące właściwości są zachowywane:

• Ruchy uchwytów końcowych nie są powiązane i mogą być one przesuwane w dowolnym kierunku.
• Jeśli końce uchwytów zostaną jedynie skrócone i wydłużone bez zmiany kierunku, regularność linii siatki promieniowej zostanie zachowana.

Podczas dodawania uchwytów, rozciągania uchwytu środkowego lub wydłużania uchwytów końcowych między pierwszym a ostatnim punktem przedłużenia lub poza nimi wszystkie punkty końcowe przecinających się linii siatki znajdujące się najbliżej pierwszej i ostatniej linii siatki zostaną odpowiednio dopasowane.
