Aby zwymiarować poszczególne moduły siatki

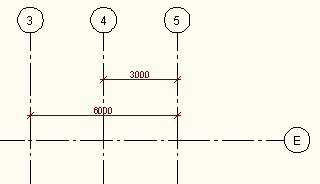

W rozszerzonej niestandardowej siatce słupów mogą być wymiarowane poszczególne moduły siatki lub zakres wielu modułów siatki.

Uwaga: To polecenie powoduje wstawienie obróconego wymiaru programu AutoCAD o opisowym stylu wymiarowania.

1. Wybierz rozszerzoną niestandardową siatkę słupów.
2. Kliknij kartę Siatka słupów panel Niestandardowa siatka słupów Moduł wymiarowy.
3. Wybierz linię siatki, od której ma zostać rozpoczęte wymiarowanie.
4. Wybierz linię siatki, na której ma zostać zakończone wymiarowanie, a następnie umieść odpowiedni wymiar.
