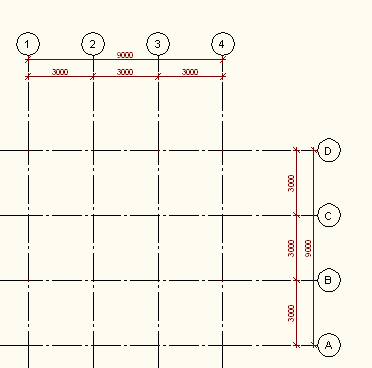

Rozszerzona niestandardowa siatka słupów może być wymiarowana. Wywołanie polecenia wymiarowania na karcie kontekstowej siatki słupów powoduje utworzenie dwułańcuchowego wymiaru siatki w całym zakresie siatki i jej modułów.
Uwaga: Wywołanie polecenia wymiarowania na karcie kontekstowej siatki powoduje wstawienie wymiarów AutoCAD.
- Wybierz rozszerzoną niestandardową siatkę słupów.
- Kliknij
. - Wybierz siatkę.
- Zdefiniuj odsunięcie wymiaru od siatki.
Domyślnie tworzony jest zestaw wymiarów obróconych o opisowym stylu wymiarowania. Aby zmienić styl wymiarowania, wybierz wymiary i ustaw inny styl na palecie Właściwości.
