Podzespoły optymalizacji odnowy i nachylenia poprzecznego

Podzespoły te służą do rekonstrukcji dróg i/lub optymalizacji nachylenia poprzecznego dróg.

Ogólnie rzecz biorąc, te podzespoły optymalizacja odnowy i nachylenia poprzecznego umożliwiają łatwiejsze projektowanie i analizę odnowy w procesach roboczych optymalizacji korytarza odnowy. Podzespoły te zostały zaprojektowane tak, aby ułatwić określenie idealnego nachylenia poprzecznego projektowanego pasa ruchu poprzez ulepszone obliczenia odchyłki i mają dodatkowe parametry, których nie mają inne podzespoły warstwy nałożonej. Użyj polecenia AECCIMPORTNEWREHABCONTENT, aby dodać te podzespoły do palety narzędzi.

W opcjach nachylenia warstwy nałożonej pojawia się termin „odchyłka” w odniesieniu do tych podzespołów. W tym przypadku odchyłka to termin opisujący sposób obliczania poprawionego nachylenia poprzecznego dla warstwy nałożonej w podzespole odnowy. Wyniki odchyłki są różne oraz względne do tolerancji nachylenia i różnicy nachylenia między istniejącym nachyleniem poprzecznym terenu a optymalnym nachyleniem poprzecznym. Jeśli różnica nachylenia jest mniejsza niż tolerancja nachylenia dla podzespołu, przypadek jest traktowany jako „w granicach tolerancji”. Jeśli różnica nachylenia jest większa niż tolerancja nachylenia dla podzespołu, przypadek jest traktowany jako „poza granicami tolerancji”.

Uwaga: Podzespoły odnowy wykazują te same wartości domyślne w podzespołach calowych i metrycznych programu Civil podczas wyświetlania ich podglądu w palecie właściwości, niezależnie od tego, jakie jednostki miary użyto w danym rysunku. Jednakże odpowiednie wartości metryczne lub calowe będą wyświetlane w palecie Parametry odnowy, w zależności od jednostek miary używanych na rysunku.

Obrazy	Podzespół	Zastosowanie

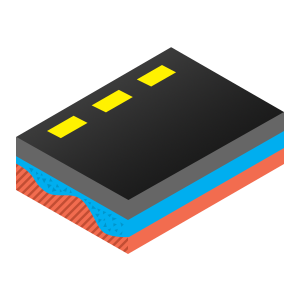

	WartwaNałożonaNiwelowanieKorona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z niwelowaniem jezdni z koroną.

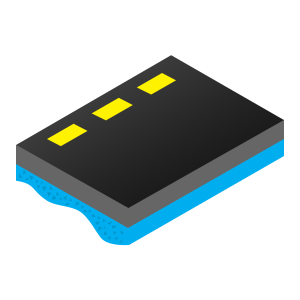

	WartwaNałożonaNiwelowanie1PasRuchu1Strona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z niwelowaniem jezdni bez korony.

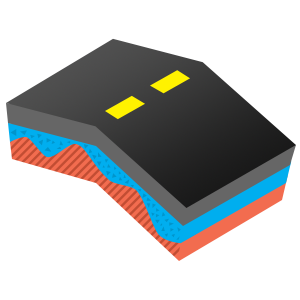

	WartwaNałożonaFrezowanieKorona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z frezowaniem jezdni z koroną.

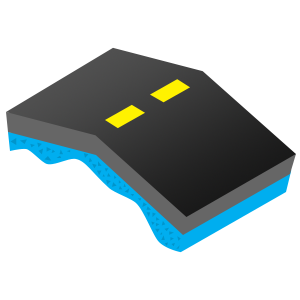

	WartwaNałożonaFrezowanie1PasRuchu1Strona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z frezowaniem jezdni bez korony.
	WartwaNałożonaFrezowanieNiwelowanie1PasRuchu1Strona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z frezowaniem i niwelowaniem jezdni bez korony.
	WartwaNałożonaFrezowanieNiwelowanieKorona Domyślne palety narzędzi: Podzespoły metryczne Civil, Podzespoły calowe Civil	Warstwa nałożona z frezowaniem i niwelowaniem jezdni z koroną.
