Para ajustar os dados da poligonal

Para ajustar os dados da poligonal

  1. Clique na guia Início painel Criar dados do solo menu Poligonal Ajuste da poligonal Pesquisa.

    A caixa de diálogo Ajuste da poligonal é exibida.

  2. Utilize a Origem da poligonal para selecionar o arquivo TRV2 a ser aberto.
    Nota: A caixa de diálogo Ajuste de poligonal é automaticamente aberta e preenchido com o arquivo TRV2 atual quando você usar a Ferramenta Equilíbrio de carga do Editor de poligonal.

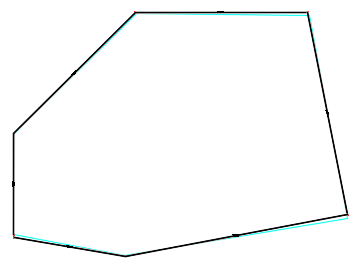

    Quando o arquivo TRV2 for aberto na caixa de diálogo, os gráficos do método de ajuste padrão serão exibidos no desenho. Por exemplo, a ilustração a seguir mostra uma poligonal com a cor padrão para o tipo de ajuste da bússola (azul) aplicada:

  3. Se você deseja limitar o ajuste para uma parte da poligonal, poderá especificar um Ponto inicial e/ou Ponto final.
  4. Se a poligonal estiver aberta, especifique o Ponto de fechamento a ser utilizado. Por padrão, o Ponto de fechamento padroniza para o mesmo ponto que do Ponto inicial, a despeito se a poligonal estiver aberta ou fechada.
  5. Para aplicar ajustes angulares, selecione a caixa de seleção Equilíbrio angular e, a seguir, especifique a Direção observada e uma Direção de fechamento se a poligonal for uma poligonal aberta.
  6. Clique em Configurações para abrir a caixa de diálogo Configurações de ajuste de COGO, onde é possível fazer o seguinte:
    • Limitar os dados para um ou mais tipos de ajuste.
    • Especifique as cores de linha a ser utilizadas.
    • Especifique como os dados da curva são tratados.
      Nota: As curvas em si não podem ser ajustadas, para que os segmentos de linha sejam adicionados na poligonal no banzos ou nos PIs para representar a curva. Esses segmentos de linha se tornam novos lados da poligonal, e as curvas são removidas. Após ajustar a poligonal, você pode adicionar curvas de volta para a poligonal usando as ferramentas de desenho do AutoCAD, como os comandos ARC, FILLET e FITCURVEFEATURE.
  7. Revise os dados de resumo de fechamento e os dados para cada lado.
  8. Se mais de um método estiver no momento exibido na caixa de diálogo, selecione o tipo de ajuste para aplicar a partir da lista Ajustar para aplicar da lista e, a seguir, clique em Aplicar ajuste.

    Isto adiciona uma polilinha e Pontos COGO no desenho para representar os dados ajustados.

    Você também é solicitado a salvar os dados ajustados em um novo arquivo TRV2. Por padrão, o nome original do arquivo TRV2 é utilizado, anexado com o nome do método de ajuste que for aplicado.

Para efetuar a saída de um relatório de ajuste da poligonal

Você pode gerar um relatório para o método de ajuste selecionado, ou para todos os métodos de ajuste disponíveis. Utilize as configurações do relatório, disponível na guia Caixa de ferramentas do Toolspace, para especificar as informações do Cliente e Preparado por no cabeçalho do relatório.

  1. Clique em Início ou na guia Exibir painel PaletasCaixa de ferramentas.
  2. Na guia Caixa de ferramentas, clique em Editar configurações de relatório.
  3. Na caixa de diálogo Editar configurações de relatório, expanda a vista de árvore e edite os valores na coluna Valor.
    As seguintes configurações são utilizadas no relatório de ajuste da poligonal:
    • Nome de contato do cliente
    • Nome da empresa do cliente
    • Endereço 1 do cliente
    • Nome do preparador proprietário
    • Nome da empresa do preparador proprietário
    • Endereço 1 do proprietário
  4. Clique em OK.
  5. Na caixa de diálogo Ajuste da poligonal, clique em Gerar relatório e, a seguir, selecione uma das seguintes opções:
    • Ajuste atual para aplicar: gera um relatório para o método selecionado na lista Ajuste para Aplicar.
    • Todos os métodos de ajuste exibidos: gera um relatório para cada método exibido na caixa de diálogo Ajuste de poligonal.
  6. Na caixa de diálogo Gerar relatório, especifique o nome e a localização para o relatório.
  7. Na lista Salvar como tipo, selecione Arquivos HTML ou Arquivos PDFe, a seguir, clique em Salvar.
    Dica: O relatório inclui um gráfico que representa o ajuste da poligonal. O gráfico para os relatórios HTML é denominado <nome do relatório>.bmp e é salvo na mesma localização que a do arquivo .html. Este gráfico é referenciado no arquivo .html, portanto, quando você estiver arquivando ou compartilhando um relatório HTML, inclua o arquivo .html e o arquivo .bmp.
