Свяжите проект AutoCAD Electrical с проектом Inventor для обмена данными и совместимости.
- связывать 2D-представление схемы с 3D-моделью;
- синхронизировать проектные данные в реальном времени;
- просматривать физические свойства (например, длину провода) в AutoCAD Electrical, что позволяет оценить его фактическую длину;
- просматривать атрибуты, заданные пользователями Mechanical, и сравнивать их с электрическими атрибутами, заданными в AutoCAD Electrical, что позволяет сопоставлять физические и логические свойства компонентов;
- экспортировать данные о компонентах, проводах и соединениях в формат Microsoft® Excel для быстрых отчетов;
- автоматически прокладывать провода и кабели в Inventor в зависимости от соединений, определенных в AutoCAD Electrical.
- вкладку "Местоположение" в Диспетчере проектов в AutoCAD Electrical;
- вкладку "Местоположение" в Inventor.
Синхронизация

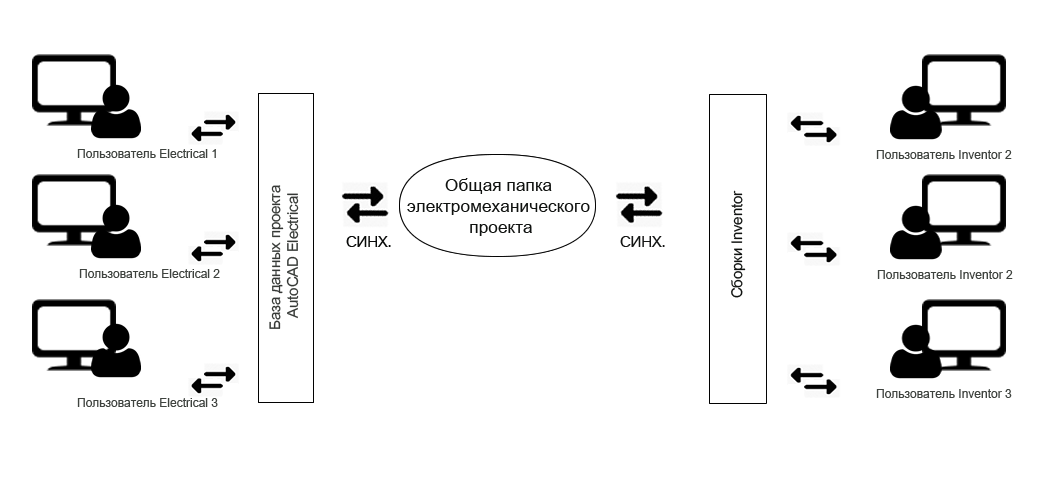

В электромеханическом проекте управление данными и целостность данных между проектами AutoCAD Electrical и Inventor осуществляется с помощью синхронизации. При синхронизации в электромеханическом проекте для обмена данными используется подход отправки и приема. Для пользователей AutoCAD Electrical: данные Inventor вначале принимаются, что приводит к обновлению вида дерева компонентов, а затем данные AutoCAD Electrical отправляются в Inventor. Процесс синхронизации завершится сбоем при отключении от сети и разрыве соединения с файлом связи. Работу можно продолжить в автономном режиме в файлах чертежей и использовать вкладку "Местоположение" для управления компонентами. Можно синхронизировать работу, проделанную в автономном режиме, после восстановления соединения с файлом связи в сети.
Повторное использование
При работе в совместной и подключенной среде существующие проекты, как правило, используются повторно. Для этого следует выполнить операцию "Копировать проект". Создайте файл электромеханической связи для скопированного проекта или исправьте данные в скопированном файле электромеханической связи.
Дерево компонентов
Отображение списка стандартных компонентов, клемм, модулей ПЛК, соединителей и обозначений кабеля. Верхний узел в дереве представляет собой проект целиком. Каждый узел в проекте — это значение функциональной группы. Узлы каждой функциональной группы представляют собой значения места в данной группе.
Различные типы устройства по-разному представлены в дереве компонентов. При вставке электрических компонентов рекомендуется использовать уникальные имена (код функциональной группы, код места и позиционное обозначение компонента), выводы и номера клемм. Например, если на чертеже есть обозначения кабелей, позиционные обозначения которых совпадают с позиционными обозначениями компонента, то компонент может повести себя непредсказуемо в виде дерева компонентов и на вкладке "Соединения". Такое часто случается с обозначениями клемм и кабелей при просмотре расположений.
- Стандартный компонент
Значение позиционного обозначения. Разверните для просмотра назначенных выводов.
- Клемма
-
Значение позиционного обозначения колодки: номер клеммы. В многоуровневой клемме все номера клемм разделены запятой. Разверните для просмотра описаний уровня.
Прим.: На клеммах, которые принимают номер провода, этот номер отображается на месте номера клеммы. - ПЛК
- Значение позиционного обозначения. Разверните для просмотра всех значений выводов и адресов.
- Соединитель
- Значение позиционного обозначения разделено на две строки, одна из которых расположена на стороне штыря, а другая — на стороне гнезда. Разверните для просмотра выводов.
- Кабель
Значение позиционного обозначения.
- Дочерний
- Дочерний компонент исключается из дерева до тех пор, пока не будет вставлен родительский компонент.
