Создание электромеханического проекта в AutoCAD Electrical

Создайте файл электромеханической связи, который соединяет проекты AutoCAD Electrical и Inventor.

Для связывания проектов AutoCAD Electrical и Inventor требуется создать файл связи и определить два проекта. Для этого необходимо выполнить два действия.

1. В AutoCAD Electrical или Inventor создайте файл связи и укажите проект для одного из выбранных приложений.
2. В другом приложении завершите создание связи, перейдя к ранее созданному файлу связи и указав проект в выбранном продукте.

Создание связи в AutoCAD Electrical

В AutoCAD Electrical:

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
2. В Диспетчере проектов активируйте проект, который требуется связать.
3. Выберите вкладку "Электромеханическая связь"панель "Настройка"Настройка электромеханической связи. найти

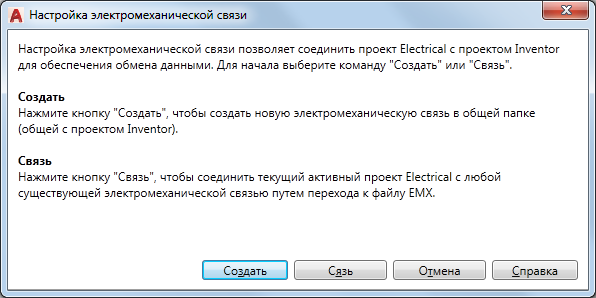

4. В диалоговом окне "Настройка электромеханической связи" выберите "Создать".

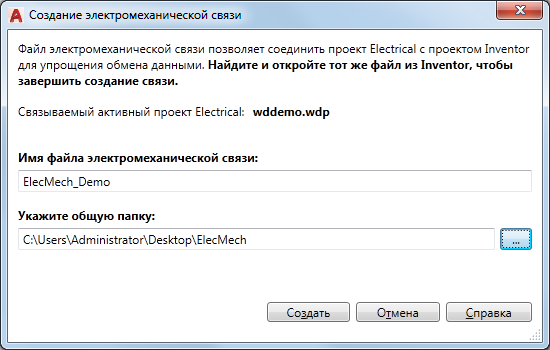

5. В диалоговом окне "Создание электромеханической связи" укажите имя файла и папку для файла связи.

6. Нажмите "Создать".

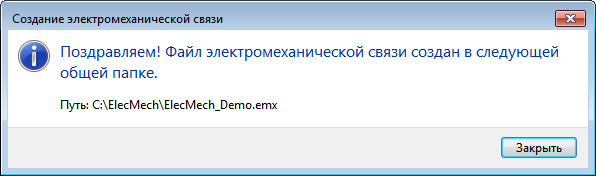

7. Нажмите кнопку "Закрыть".

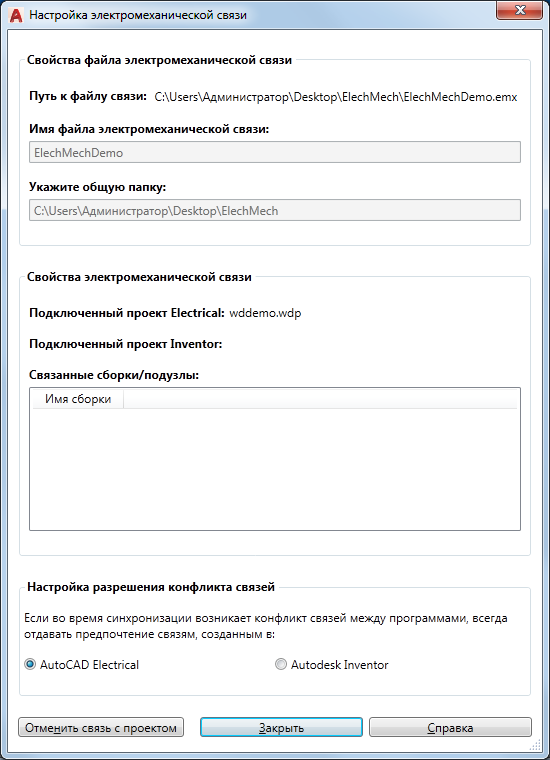

8. В диалоговом окне "Настройка электромеханической связи" выберите "Параметры синхронизации". Параметром по умолчанию является AutoCAD Electrical. Предполагается, что пользователи AutoCAD Electrical будут в основном запускать электромеханические рабочие процессы. Поэтому при создании связи с компонентом в качестве параметра по умолчанию задается AutoCAD Electrical.
9. Нажмите кнопку "Закрыть".

В Inventor:

1. Откройте сборку.

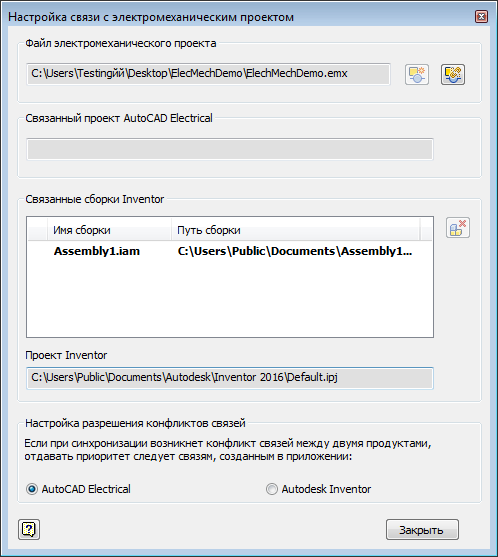

2. Выберите вкладку "Электромеханическая связь"панель "Настройка"Настройка электромеханической связи.
3. В диалоговом окне "Настройка электромеханической связи" нажмите .
4. Выберите файл EMX, созданный в AutoCAD Electrical.

5. Нажмите кнопку "Закрыть".
   Прим.: В параметрах синхронизации в Inventor заданы те же настройки, которые были указаны при создании электромеханического проекта в AutoCAD Electrical.
6. Чтобы просмотреть информацию о компоненте для связанных проектов, выберите вкладку "Электромеханический проект"панель "Настройка"Местоположение.
