Создает траекторию, поворачивая работу вокруг оси поворота. Эта ось часто является осью Z в токарно-фрезерном проекте и осью Х в фрезерном проекте. Поворотное фрезерование создает траектории, которые обрабатывают поверхности без необходимости оборачивания. В токарно-фрезерном проекте для элемента необходимо включить параметр Резать с помощью Х инструмента на вкладке Ось инструмента перед тем, как создавать поворотную операцию. Угол Х инструмента должен быть 0
.
Можно управлять 4-осевым поворотным фрезерованием с помощью следующих параметров.
Параметры стратегии
Эти атрибуты доступны на странице Стратегия мастера создания элемента и на вкладке Стратегия диалогового окна «Свойства элемента».
Выберите стиль резания из:
-
Линейный
Линейное поворотное фрезерование вызывает перемещение инструмента вдоль оси поворота по прямым линиям. Поворотная ось используется только в конце каждого прохода для изменения положения работы.
-
Круговой
При круговом фрезеровании работа поворачивается вместе с инструментом в фиксированном положении, эффективно обрабатывая окружность. Инструмент затем выполняет необходимый шаг и обрабатывает следующую окружность.
- Спираль
Непрерывная спираль режется вдоль длины работы, когда используется спиральное фрезерование. Для обеспечения чистой обработки на обоих концах выполняется полная окружность. Так как вращение является непрерывным, доступно только Попутное и Встречное фрезерование (поэтому у вас должна быть поворотная головка, которая может выполнять неограниченное количество поворотов).
Y смещение — это расстояние для избегания резания центром инструмента.
Опции фрезерования
Эти атрибуты доступны на вкладке Фрезерование в диалоговом окне «Свойства элемента».
Угол начальный/конечный — введите угловые положения, где должна начинаться и заканчиваться обработка. Это применяется только к Линейному или Круговому фрезерованию. Угловые ограничения измеряются в направлении против часовой стрелки, если смотреть вдоль положительной оси Z. Обрабатываемая область находится между начальным и конечным углами.

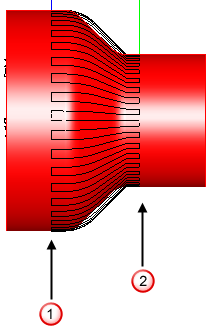

Начальные/конечные координаты поворотной позиции — Чтобы ограничить область резания вдоль оси поворота, установите Начальные координаты поворотной позиции и Конечные координаты поворотной позиции. Для токарно-фрезерного проекта эти параметры контролируют протяженность траекторий вдоль оси Z. Для документа 4-осевого фрезерования, это значения вдоль оси поворота.
Начальн. коорд. поворота
Конечные координаты поворотной позиции
Шаг — Для Кругового фрезерования введите расстояние между круговыми резами. Для Спирального фрезерования введите расстояние, на которое перемещается инструмент за полный поворот вдоль оси поворота.
Угол перехода — для типа фрезерования Линейный укажите расстояние между линейными разрезами в качестве угла поворота вокруг оси поворота.
