Autodesk Civil 3D 2019.3 新功能

Autodesk® Civil 3D® 2019.3 Update 包含下列新功能和增強功能。

設計效率更新

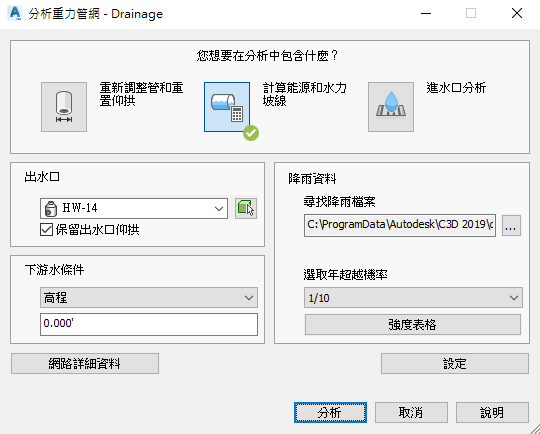

• 使用更新後的「分析重力管網」指令可分析管網，並將結果套用至管網。


  更新後的指令使用共存式對話方塊，讓您進行其他工作時可讓對話方塊保持開啟。

  您可使用此指令執行以下分析類型:

  • 「調整管大小和復位反轉」：分析經管的流量，然後調整管大小和復位反轉以容納流量。
  • 計算能量和水力梯度線：計算能量和水力梯度線，然後報告系統中的每條線是處於正常狀態、加高或溢流。
    註: 「計算能源和水力梯度線」是預設分析類型。
  • 進水口分析：分析進水口的容量，並報告每個進水口的流量、深度和漫流。

  若要取得更多資訊，請參閱〈關於重力管網分析和尺寸設定〉。

• 「分析重力管網」指令的其他更新包括以下增強功能：
  • 現在，如果選取「計算能源和水力坡度線」做為分析類型，報告中會納入雨水排水資料。
  • 現在，如果在同一管網上重新執行分析，指定的「尾水條件」會保持為選取狀態。

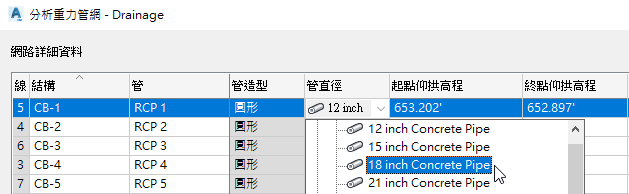

  • 現在會顯示目前零件表中的管，且可自「網路詳細資料」頁面中，從下拉式清單手動選取。


    註: 使用「調整管大小和重置仰拱」分析類型來重新調整管網大小時，系統會視需要將目錄中的零件大小加入至零件表。若要取得更多資訊，請參閱〈關於重力管網分析和尺寸設定〉。
  • 現在，重力管網分析可支援每個結構中有多個集水區。

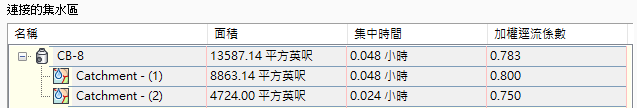

    • 現在，「結構性質」對話方塊中的「連接」頁籤現在具有「連接集水區」區段，可顯示連接到該結構的集水區。

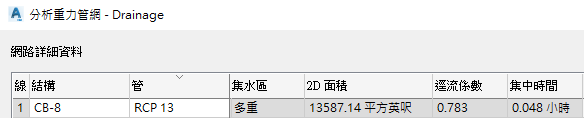

    • 在「分析重力管網」對話方塊中，會顯示集水區的組合面積、最長集中時間和加權逕流係數，且會將這些值用於分析計算。

  • 現在，可以直接在「結構性質」對話方塊和「分析重力管網」對話方塊中，定義集水區資訊。
    • 在「結構性質」對話方塊的「連接」頁籤上，您可以直接輸入集水區資訊。在「面積」、「集中時間」和「加權逕流係數」欄位中，定義值即可。

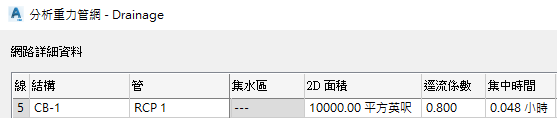

    • 在「分析重力管網」對話方塊的「網路詳細資料」頁面上，您亦可直接輸入集水區資訊，輸入「2D 面積」、「逕流係數」和「集中時間」的值即可。

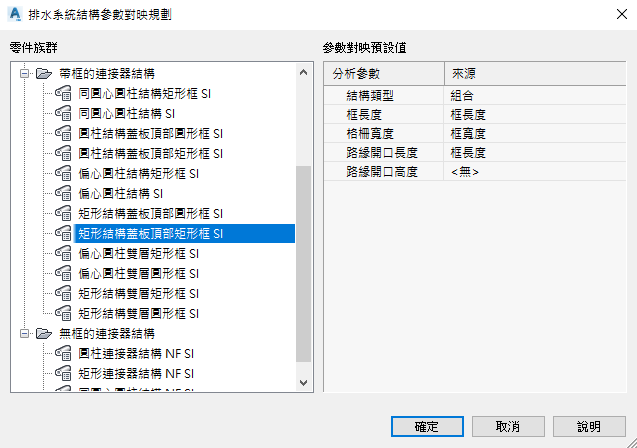

  • 使用新排水結構參數對映功能，即可將「零件建置器」零件的參數對映至「分析重力管網」指令所需的參數。

    設置並套用這些零件的對映後，在預設情況下，「分析重力管網」指令即會提供參數值。



    如需更多資訊，請參閱＜如何對映重力網分析所需的排水結構參數＞。

    註: 以「基礎建設零件編輯器」建立的零件，其已具有「分析重力管網」指令所需的參數，不需要對映。

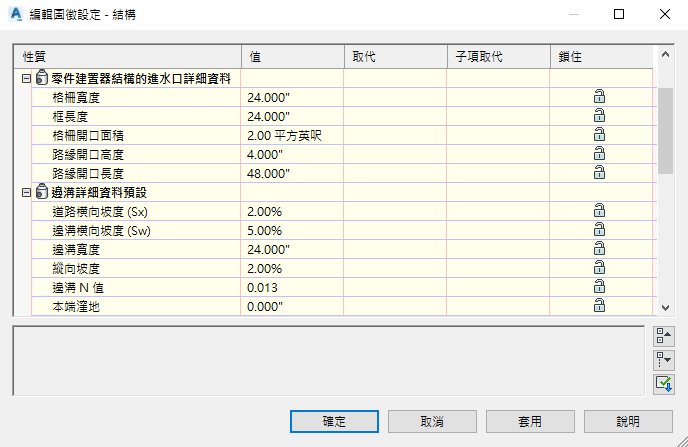

• 使用新的結構圖徵設定，以指定「分析重力管網」指令可使用的預設值。


  若要取得更多資訊，請參閱〈關於分析和調整重力管網大小〉和〈編輯圖徵設定 - 結構對話方塊〉。

生產效率更新

• 「管理資料捷徑」指令已更新以下功能，可在目前路徑仍有效時，指定不同的資料捷徑專案路徑：

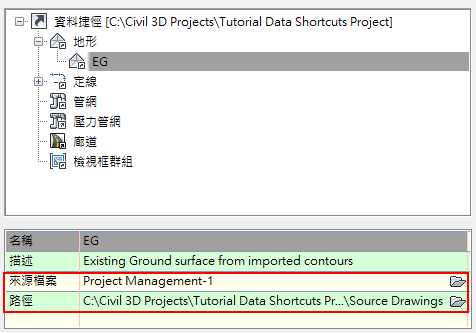

  • 如果資料捷徑專案有另一個有效路徑可用，則可從「資料捷徑管理員」對話方塊瀏覽至替用資料捷徑的「來源檔案」或「路徑」，以此方式來指定路徑。


    在選取替用的「來源檔案」或「路徑」後，會顯示一個對話方塊可供更新捷徑。將會更新參考原始路徑的圖面物件，以參考替用路徑。

  • 您亦可將替用的有效路徑指定為工作資料夾。之後，便可使用「管理資料捷徑」對話方塊中的「連結」按鈕，以變更物件的連結。之前，如果嘗試使用「連結」按鈕來變更不同有效路徑的連結，「事件檢視器」會顯示一則訊息，指出參考已經存在。
• 使用名為 SyncDrefPsetToSource 的新系統變數來控制在您同步資料捷徑參考時，是否也同步性質集。您可以使用以下適用於 SyncDrefPsetToSource 的設定：

  值	描述
  0	當同步與性質集相關的資料參考物件時，性質集永遠不會進行同步。
  1	當同步與性質集相關的資料參考物件時，性質集會進行同步。 只有在來源圖面中變更該物件時，主圖面中才會出現性質集同步。 如果來源圖面中的物件已經變更，主圖面中的物件和相關的性質集將進行同步。 如果來源圖面中的物件未經變更，主圖面中的物件和相關的性質集將不會進行同步。 註: 如果來源圖面中的性質集已經變更，則性質集不會同步，除非來源圖面中的物件也已經變更。 註: 這是預設設定。

• 當您開啟主圖面時，請使用名為 PipeNetworkSyncMode 的新系統變數，來控制資料參考管網的同步作業。可使用以下適用於 PipeNetworkSyncMode 的設定：

  值	描述
  0	如果在來源圖面中，管網的幾何圖形已變更，當您開啟主圖面時，資料參考管網會自動進行同步。
  1	在來源圖面中，管網的幾何圖形，或者是管或結構的名稱或描述，如果有所變更，當開啟主圖面時，資料參考管網會自動同步。 註: 這是預設設定。
  2	當您開啟主圖面時，無論來源圖面中的管網是否有所變更，資料參考管網都會一律自動進行同步。

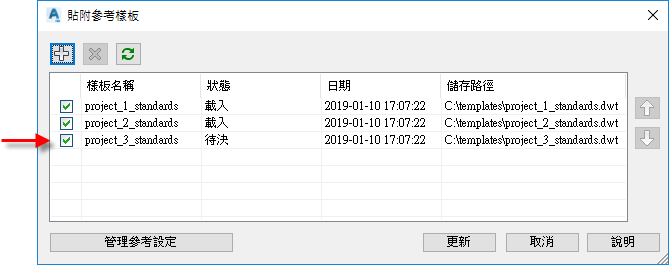

• 現在將額外的參考樣板貼附到圖面時，該樣板會加入至樣板清單底部，且針對先前所貼附樣板指定的自訂設定會保留下來。


其他更新

• 廊道修復次組合中，某些覆疊坡度選項的行為已更新。
  • 在坡度公差內和在坡度公差外的狀況中，「使用 Flapping 定義的使用者」參數的行為已變更。
  • 在坡度公差外的情況下，已變更「未使用 Flapping 定義的使用者」和「內側/外側車道超高」參數的行為。

  如需更多資訊，請參閱〈Autodesk Civil 3D 2019.3 中廊道修復次組合內覆疊坡度選項的更新〉。

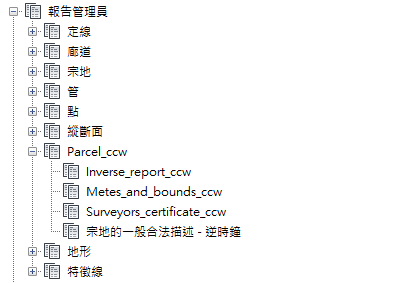

• 現在可至「工具區」的「工具箱」頁籤取得報告，會以逆時鐘方向報告宗地資訊。
