Autodesk Civil 3D 2019.2 的新功能

Autodesk® Civil 3D® 2019.2 Update 包含下列新功能和增強功能。

設計效率更新

• 建立、編輯和匯出軌道站台邊緣。使用「建立站台邊緣」指令，即可建立偏移自且動態連結至定線中心線的地勢線。可使用地勢線做為廊道的基準線或目標，也可以將其匯出為 .csv 檔案，以在其他應用程式中使用。


  若要取得更多資訊，請參閱〈關於軌跡站台邊緣〉。

• 可從功能區與關聯式功能表存取透通指令，並使用更新後和新推出的透通指令。

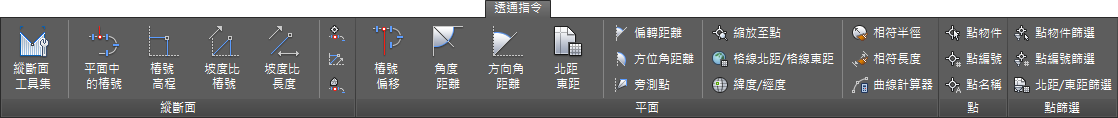

  • 可從「透通指令」功能區頁籤和「透通指令」關聯式功能表存取透通指令。若要取得更多資訊，請參閱〈關於透通指令〉。

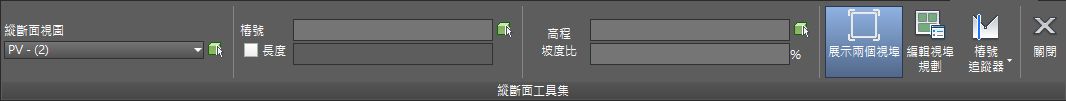

  • 可使用新「縱斷面工具集」透通指令，從已知參數建立縱斷面幾何圖形。可以使用選項輸入樁號和高程、樁號和坡度比、高程和坡度比，或長度和坡度比。若要取得更多資訊，請參閱〈關於縱斷面工具集透通指令〉。

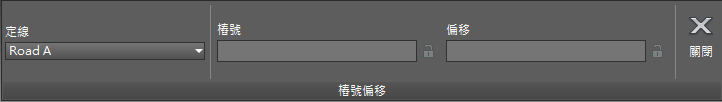

  • 可使用更新後的「樁號偏移」透通指令來輸入與鎖定樁號和偏移值，並指定不同的定線。若要取得更多資訊，請參閱〈使用樁號和偏移以透通方式指定點位置的步驟〉。

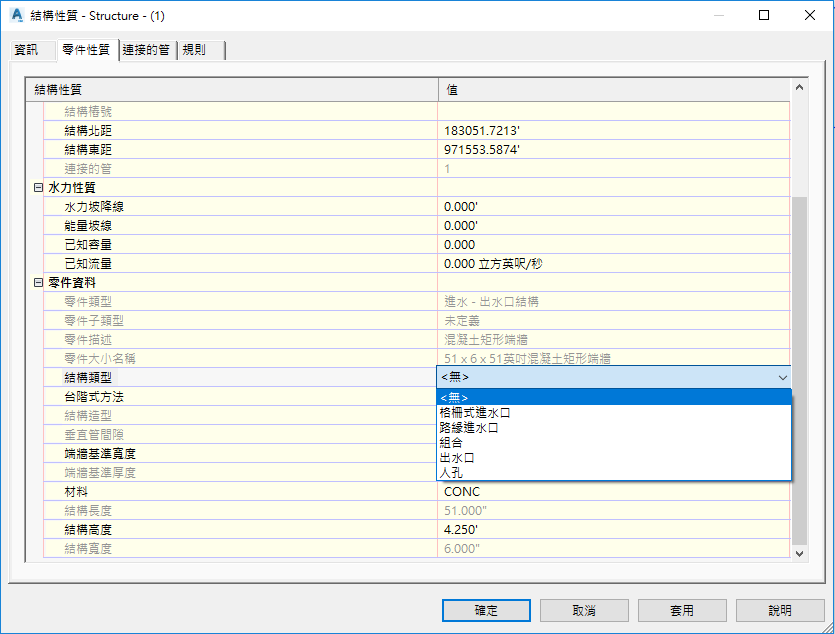

• 將性質指定給「分析重力管網」指令可用於排水分析的結構。在「結構性質」對話方塊的「零件性質」頁籤上，您可以將「結構類型」從「<無>」變更為人孔、出水口或進水口類型。


  「結構類型」性質也控制其他哪些性質會顯示在對話方塊中。例如，如果選取任何進水口類型，則「邊溝詳細資料」性質與進水口尺度性質會變為可用。

  使用這些性質將資料指定給結構，管網結構就能擁有以「分析重力管網」指令運算進水口效能時所需的計算資料。 若要取得更多資訊，請參閱「零件性質」頁籤 (「結構性質」對話方塊)。

生產效率更新

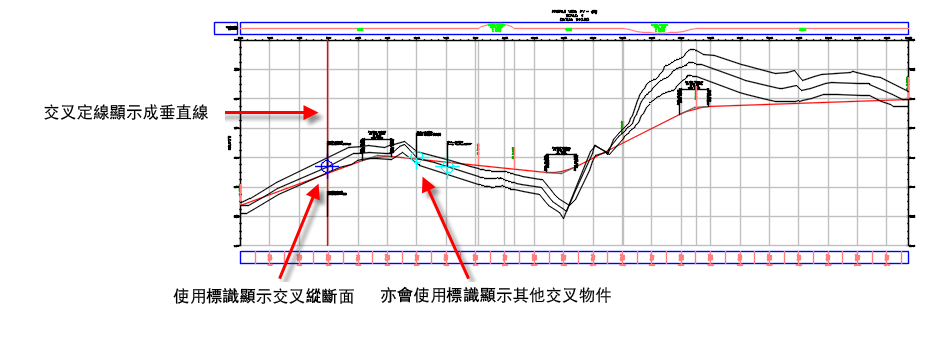

• 可將交叉物件加入至縱斷面視圖，以展示線性物件與縱斷面相對於父系定線的交叉位置。可以將定線、縱斷面、地勢線、測量圖形和 3D 聚合線展示為縱斷面視圖中的交叉物件。


  若要取得更多資訊，請參閱〈關於將交叉物件加入至縱斷面視圖〉。

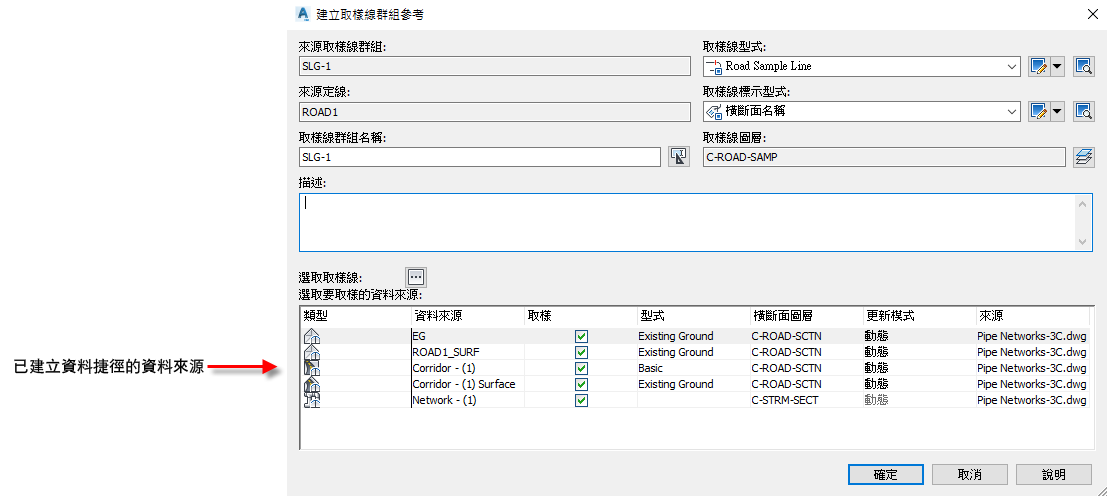

• 建立對取樣線群組的資料捷徑參考時，如果這些來源的資料捷徑已存在，現在可以建立取樣來源的參考。


  當您選取這些要取樣的資料來源並按一下「確定」後，系統便會在圖面中建立取樣來源的參考 (如果參考不存在)。若要取得更多資訊，請參閱〈關於取樣線群組資料捷徑和參考〉。

• 可使用 Autodesk Vault 將取樣線群組參考到圖面。如需更多資訊，請參閱〈建立取樣線群組參考的〉。
• 可在提示輸入資料夾位置的對話方塊的「資料夾」欄位中，直接輸入資料夾路徑，包括 UNC 路徑。


合作和資料交換更新

• 可指定「匯出 Civil 3D 圖面」指令要將地勢線、宗地線段和測量圖形轉換為 2D 還是 3D 聚合線。


  若要取得更多資訊，請參閱〈Autodesk Civil 3D 圖面匯出至 AutoCAD DWG 檔案的步驟〉和〈匯出設定對話方塊〉。

• 可在匯入 LandXML 檔案時，更新圖面中的既有物件資料，並建立性質集資料。
  • 可再匯入 LandXML 檔案時，更新圖面中的既有物件。在「LandXML 設定」對話方塊中，可再「匯入」頁籤上，於「衝突解決方案設定」下選取「更新」選項。


    在舊版中使用「更新」選項時，會刪除圖面中的既有物件，並在 LandXML 檔案匯入時重新繪製。「更新」選項現在會更新大多數的物件類型，而不是先將之刪除。如此會保留已加入至物件及從屬物件 (例如定線偏移) 的標示。

    註: 此行為不適用於宗地。會將宗地刪除，並在使用「更新」選項時重新繪製。

    如需更多資訊，請參閱〈「匯入」頁籤 (「LandXML 設定」對話方塊)〉。

  • 指定在自 LandXML 檔案匯入物件時，是否要建立並套用性質集定義。您可在 AutoCAD「性質」選項板與工具提示中檢視此性質集定義。

    註: 以前只會為地形建立此性質集資料。

    如需更多資訊，請參閱〈「匯入」頁籤 (「LandXML 設定」對話方塊)〉。
