Mit dem Befehl Glätten können Sie die Elementkantensegmente durch Bogen ersetzen.
Verwenden Sie diesen Befehl, um Elementkanten zu glätten, die aus gerundeten Polylinien erstellt wurden. Wählen Sie den Befehl zum Begradigen aus, um gerade Linien wiederherzustellen.

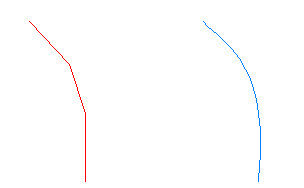

Vor und nach dem Glätten

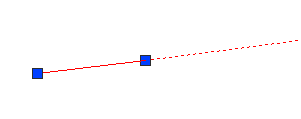

Wenn Sie das Objekt nach dem Glätten auswählen, gehen von den Griffen an den Elementenden rote Tangentenlinien ab. Möglicherweise müssen Sie die Enden vergrößern, damit Sie sie erkennen.
Vergrößern Sie mit Zoom das Ende der Elementkante, um die Griffe anzuzeigen.
Sie können die Griffe verwenden, um die Bogenrichtungen am Anfang und Ende der Elementkante anzupassen.
Wählen und verschieben Sie die Griffe, um die Bogenrichtung anzupassen.
Verkleinerte Ansicht zeigt die Bogenanpassungen
