In diesem Abschnitt werden die automatische Erstellung eines Energiemodells aus dem Architekturmodell mithilfe von Energy Optimization for Revit sowie Verfahren zur Verkürzung der Verarbeitungszeit beschrieben.
Die Erstellung des Energiemodells dauert in der Regel nur wenige Sekunden oder Minuten. Der Vorgang kann jedoch wesentlich mehr Zeit – bis zu ein bis zwei Stunden bei sehr großen und detaillierten Modellen – in Anspruch nehmen. Während dieses Prozesses kann Revit nicht für andere Arbeiten verwendet werden.

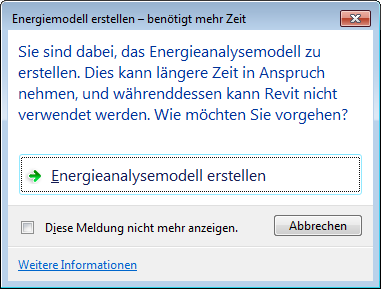

Wenn Sie auf
(Energiemodell erstellen) klicken, wird das folgende Dialogfeld angezeigt:
Durch dieses Dialogfeld wird ein versehentliches Auslösen des Vorgangs zur Erstellung des Energiemodells vermieden. Um diese Meldung in Zukunft zu überspringen, aktivieren Sie das Kontrollkästchen.
Zum Erstellen des Energiemodells erforderliche Zeit
Die zum Erstellen des Energiemodells erforderliche Zeit ist proportional zu den beiden folgenden Faktoren:
- Volumetrischer Raum, der sämtliche zum Erstellen des Energiemodells verwendeten Elemente umfasst
- Einstellung Auflösung berechneter Räume
Dabei handelt es sich um eine kubische Relation. Hier einige Beispiele:
- Das Volumen des Modells A ist dreimal so groß wie das des Modells B. Die Verarbeitung des Modells A dauert daher neunmal so lange wie die des Modells B.
- Die Auflösung berechneter Räume für Modell C ist doppelt so groß wie für Modell D. Daher dauert die Verarbeitung von Modell C achtmal so lange wie die von Modell D.
- Modell E hat das dreifache Volumen und die doppelte Auflösung von Modell F. Damit dauert die Verarbeitung von Modell E 72-mal so lange wie die von Modell F.
Verfahren zur Verkürzung der Verarbeitungszeit
Um die zur Erstellung des Energiemodells erforderliche Zeit zu verkürzen, stehen die folgenden Verfahren zur Verfügung:
- Verwenden Sie den kleinstmöglichen volumetrischen Raum, der alle zum Erstellen des Energiemodells verwendeten Elemente umfasst.
- Legen Sie für die Einstellung Auflösung berechneter Räume keinen kleineren Wert fest, als er für die Erfassung der Hauptbestandteile der Gebäudegeometrie benötigt wird.
Der Prozess zur Erstellung des Energiemodells nutzt sämtliche Architekturelemente im Modell, die als Raumbegrenzungen definiert sind. Revit-Modelle enthalten oft Gebäudeelemente, die sich außerhalb des Hauptgebäudes befinden, etwa Geschossdecken zur Darstellung von Wegen oder Straßen. Diese Elemente haben keine Auswirkungen auf den Energieverbrauch des Gebäudes. Deaktivieren Sie daher die Eigenschaft Raumbegrenzung für jedes dieser Elemente. Dadurch verkleinern Sie den volumetrischen Gesamtraum, der die zum Erstellen des Energiemodells erforderlichen Modellelemente umfasst.
Beispiel: Die folgende Abbildung veranschaulicht, wie der Begrenzungsrahmen durch Deaktivieren der Eigenschaft Raumbegrenzung für die außen liegenden Geschossdeckenelemente um 50 % verkleinert wird. Diese Änderung beschleunigt die Erstellung des Energiemodells um das 3,4-Fache.
