Utilice la página de Perfilado de curvas para crear una trayectoria seguida de una o más curvas en una altura Z.
Definición de curvas especifica las curvas que desea mecanizar y añade las propiedades de mecanizado a esas curvas.
Crear patrón — Haga clic para crear un patrón nuevo vacío.
Patrón seleccionado — Seleccione un patrón de la lista. Si no se muestra ningún patrón o
está seleccionado, entonces no se selecciona ningún patrón. La lista recoge todos los patrones disponibles.
Indicar patrón seleccionado — Haga clic para seleccionar un patrón en la ventana de gráficos, y no por el nombre en la lista de Seleccionar patrón.
Haciendo clic en se accede a la pestaña de Seleccionar entidad. Seleccione un patrón en la ventana de gráficos para cerrar la pestaña de Seleccionar entidad y mostrar el patrón en el campo de Patrón seleccionado.
Agrupar curvas — Haga clic para copiar las curvas seleccionadas dentro del patrón. Esto proporciona un rápido y poderoso sistema de extraer la geometría de las curvas desde un modelo de superficie y copiarlo en el patrón/límite activo. Para obtener más información, consulte el Ejemplo de agrupar curvas.
Editar las secciones de mecanizado — Especifica:
- qué zonas de la curva se mecanizan
- qué lado de la curva se mecaniza
- la estrategia de mecanizado.
Posición — Seleccione una opción para especificar qué parte de la herramienta sigue la curva.
Centro — El centro de la herramienta sigue la curva.
Contacto — El punto de contacto de la herramienta sigue la curva.
Límite inferior — Introduzca o seleccione la altura de mecanizado. Todas las curvas se mecanizan en una única altura Z.
Introduzca un valor en el campo de Fondo Z, o seleccione
y a continuación haga clic en una curva en la altura Z correspondiente en la ventana de gráficos.

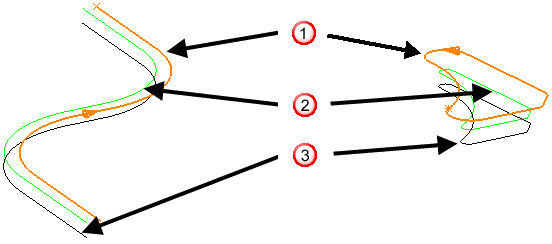

Vista ISO

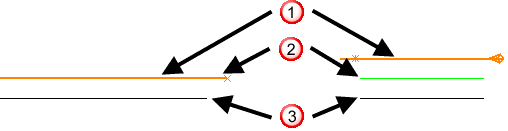

Vista según X
— las curvas.
— una trayectoria con un Fondo Z de 10.
— una trayectoria con un Fondo Z de 0.
La trayectoria está a la altura absoluta especificada por Fondo Z en vez de a la altura Z de la curva. En este caso, las dos curvas 2D, con diferentes alturas Z crean una trayectoria en una altura Z, que podría o no estar a la misma altura que la curva.
Tolerancia — Introduzca un valor de tolerancia para determinar la exactitud con la que la trayectoria sigue a la curva.
Dirección de corte — Seleccione la tecnología de fresado.
Seleccione una Dirección de corte de entre las siguientes:
- Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.

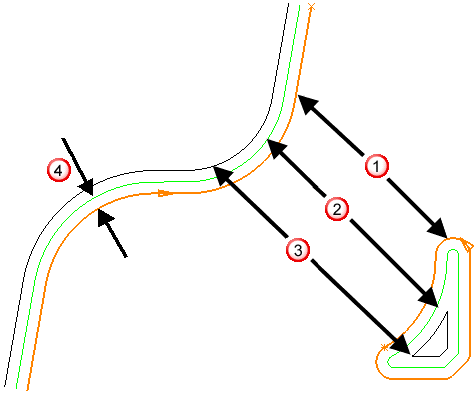

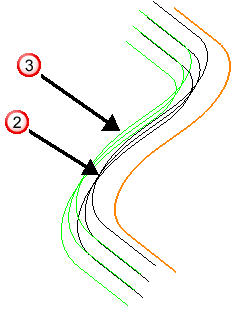

Espesor de curva — Introduzca el desfase de la curva. Es una curva, no el espesor de un modelo.
— las curvas.
— una trayectoria de Espesor 0.
— una trayectoria de Espesor 10.
— Espesor.
Si se aplica un ángulo de desmoldeo, el espesor de la curva es la distancia medida normal a una extrusión de la curva en un ángulo de desmoldeo.
Desbaste de restos — Seleccione para activar la página de Restos . Desbaste de restos permite utilizar una herramienta grande para la eliminación eficiente de volumen y después una herramienta más pequeña para mecanizar las zonas del modelo que la herramienta grande no pudo alcanzar, como por ejemplo las cajeras y las esquinas. La herramienta más pequeña solo mecaniza las zonas que no se pudieron alcanzar con la herramienta original.
