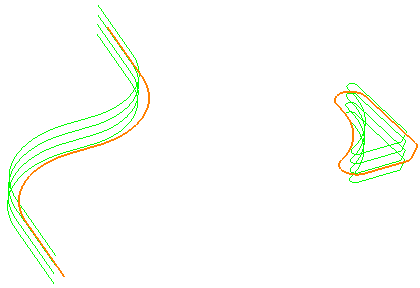

Utilice la estrategia de Perfilado de curvas 2D para crear una trayectoria de mecanizado de 2D seguida de una o más curvas en una única altura Z.
Para crear una trayectoria de curva de 2D:
- Construya las curvas que desee mecanizar.
- Asigne las propiedades de mecanizado a las curvas.
- Cree la trayectoria.
Se incluyen varias páginas asociadas a la estrategia de Perfilado de curvas:
- Perfilado de curvas — La página principal utilizada para definir una trayectoria de perfilado de curvas.
- Distancias de corte — Configuraciones para especificar pasadas múltiples.
- Acabado — Configuraciones para especificar la profundidad de un paso lateral final o un paso vertical del valor de corte.
- Desmoldeo — Configuraciones para definir trayectorias con ángulos de desmoldeo.
- Restos — Configuraciones para definir el mecanizado de restos.
- Desfase — Configuraciones para crear una trayectoria espiral que minimice las levantadas.
- Pasadas intermedias — Configuraciones para definir el desbaste de restos en línea. De este modo se minimiza los escalones cuando se crean trayectorias de desbaste con un paso vertical grande. Está disponible al seleccionar un Paso vertical de tipo Automático.
- Alta velocidad — Configuraciones de las opciones de suavizado para evitar cambios bruscos en la dirección de la herramienta durante el mecanizado de alta velocidad.
- Orden — Configuraciones para controlar el orden de mecanizado.
- Aproximación — Configuraciones para controlar cómo se aproxima la herramienta a la trayectoria.
- Verificación automática — Configuraciones para verificar automáticamente las trayectorias en el momento de su creación.
El resto de las páginas son páginas de estrategia de trayectorias comunes.
