Utilice la página de Desbaste del modelo para crear una trayectoria mecanizando el modelo en las alturas Z especificadas y a continuación crear una pasada raster, de desfase o Vortex en cada altura Z.
Estilo — Seleccione un estilo de trayectoria para eliminar material.
- Raster — Consta de movimientos paralelos en línea recta en el plano XY.
- Desfasar el modelo — Se mecaniza una zona con contornos creada al desfasar repetidamente la pasada inicial hasta que no se le pueda aplicar otro desfase. Se crea una trayectoria que mantiene constantes la dirección de corte, la carga de herramienta y la producción de virutas. Además las trayectorias de Desfasar el modelo evitan el mecanizado de rebordes de paredes delgadas o pequeñas y minimizan los cortes con toda la herramienta. Esta opción aumenta el número de levantadas de la herramienta.
- Desfasar todo — Se crea una trayectoria de desfase que minimiza el número de levantadas de la herramienta y funciona sumamente bien con materiales blandos.
- Vortex — Produce una trayectoria de desfase que nunca excede el ángulo máximo de inserción de la herramienta para un mecanizado óptimo. Cuando la herramienta se aproxima al ángulo de inserción máximo, la trayectoria cambia a trocoidal para evitar la sobrecarga de la herramienta. Las trayectorias Vortex son trayectorias de 3 ejes, con un eje de herramienta vertical.
Dirección de corte — Seleccione un estilo de fresado para el Perfilado y la Zona.
- Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
Espesor — Introduzca la cantidad de material a dejar en el resto dentro de la tolerancia.
Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.
Paso lateral —Introduzca la distancia entre pasadas de desbaste sucesivas a una misma altura Z.

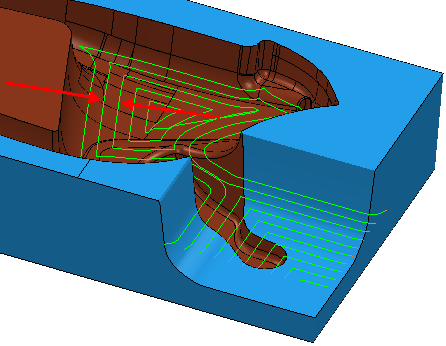

Paso lateral con un Estilo de Desfasar el modelo:

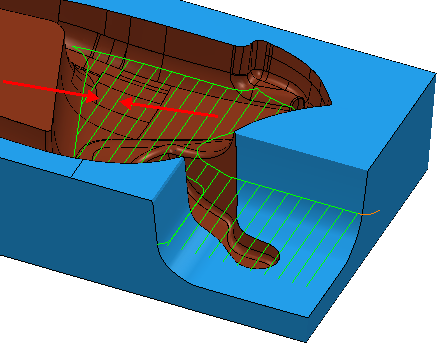

Paso lateral con un Estilo de Raster:

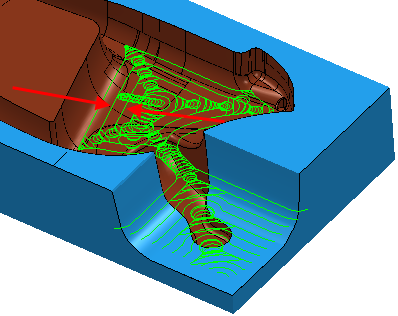

Paso lateral con un Estilo de Vortex:
Copiar paso lateral de la herramienta — Haga clic para cargar la profundidad radial de corte de los datos de corte de la herramienta activa. La profundidad radial de corte se mide normal al eje de la herramienta.
.
Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.

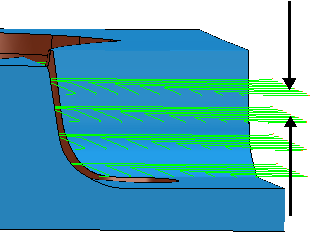

Paso vertical — Introduzca la distancia entre los distintos niveles de mecanizado.
- Automático — El valor del Paso vertical define las alturas Z, y borra cualquier altura Z existente.
Nota: PowerMill crea una altura Z hasta el valor de Paso vertical introducido desde la parte superior del bloque y, a continuación, realiza un paso vertical con una altura definida en Z. La altura Z final se sitúa en la parte inferior del bloque. La definición del Paso vertical tiene en cuenta las alturas Z existentes (como las calculadas cuando se selecciona la opción de Mecanizar zonas planas). PowerMill analiza los pares de alturas Z existentes y añade el número mínimo de alturas Z adicionales entre ellas, para que el paso vertical entre las alturas sea menor o igual que el valor de Paso vertical especificado.
- Manual — Permite al usuario especificar las alturas Z. Haga clic en el botón de Alturas Z
para abrir el cuadro de diálogo de Alturas Z de desbaste y poder especificar el valor de las alturas Z manualmente.
Copiar paso vertical de la herramienta — Haga clic para cargar la profundidad axial de corte de los datos de corte de la herramienta activa. La profundidad axial de corte se mide a lo largo del eje de la herramienta.
.
Paso vertical constante — Cuando se selecciona, todos los niveles de mecanizado son equidistantes, y el valor del Paso vertical es un paso vertical máximo. Cuando está sin seleccionar, la diferencia entre los niveles de mecanizado consecutivos es el valor del Paso vertical para todos los niveles excepto el último que está en la parte inferior del bloque.

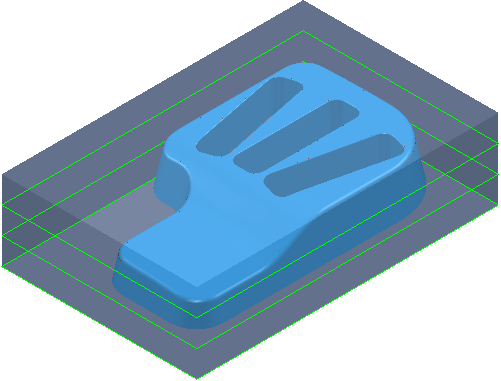

Paso vertical constante sin seleccionar:
Con un Paso vertical de 20, las alturas Z están en 15, -5, y -10.
El paso vertical es la cantidad especificada para todos los niveles (en este caso 20) excepto para el último, que está en la parte inferior del bloque (en este caso un Paso vertical de 5).

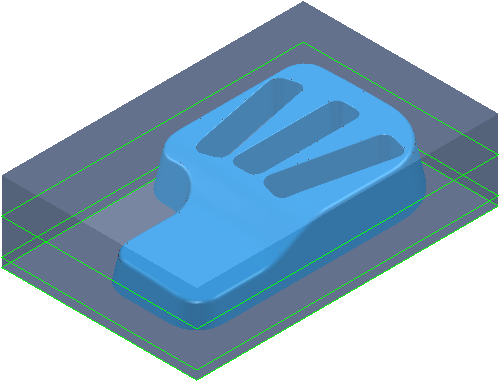

Paso vertical constante seleccionado:
Con un Paso vertical de 20, las alturas Z están en 20, 5, y -10. Esto produce un paso vertical efectivo de 15.
El paso vertical es el mismo entre todos los niveles pero no es necesariamente la cantidad especificada. En este caso, PowerMill utiliza un Paso vertical de 15 en vez de 20.
Desbaste de restos — Seleccione para que la página de Restos esté disponible con las opciones para el desbaste de restos. Se cambia la estrategia a un modelo
Esta opción no está seleccionada por defecto. Se cambia la estrategia a una estrategia de Desbaste de restos del modelo.
