Utilice la estrategia de Acabado de un álabe para generar trayectorias de mecanizado de perfiles aerodinámicos de un álabe.
Para abrir la página de estrategia de Acabado de un álabe, seleccione Acabado de un álabe en la página de Blisks del cuadro de diálogo de Selector de estrategias. La página presenta las siguientes opciones:
Definición de curva especifica las curvas que limitan el área que desea mecanizar y añade las propiedades de mecanizado a esas curvas. Es necesario que el patrón contenga al menos dos segmentos de curva.
Crear patrón — Haga clic para crear un patrón nuevo vacío. Es posible agrupar curvas del modelo de alambre e incorporarlas a un patrón vacío con el botón de Agrupar curvas
.
Patrón seleccionado — Seleccione un patrón de la lista. Si no se muestra ningún patrón o
está seleccionado, entonces no se selecciona ningún patrón. La lista recoge todos los patrones disponibles.
Editor de curvas— Haga clic para abrir el Editor de curvas del patrón seleccionado. Si no hay ningún patrón seleccionado, PowerMill crea uno nuevo. Utilice el Editor de curvas para crear las secciones planas que se utilizan para definir las trayectorias de acabado de un álabe.
Indicar patrón seleccionado — Haga clic para seleccionar un patrón en la ventana de gráficos, y no por el nombre en la lista de Seleccionar patrón.
Haciendo clic en se accede a la pestaña de Seleccionar entidad. Seleccione un patrón en la ventana de gráficos para cerrar la pestaña de Seleccionar entidad y mostrar el patrón en el campo de Patrón seleccionado.
Agrupar curvas — Haga clic para copiar las curvas seleccionadas dentro del patrón. Utilice esta opción para agrupar curvas del modelo de alambre.
Esto proporciona un rápido y poderoso sistema de extraer la geometría de las curvas desde un modelo de superficie y copiarlo en el patrón/límite activo. Es posible insertar:
- Curvas del límite de superficie individual.
- Curvas del límite alrededor de una selección de superficies.
- Geometría de la malla de alambre del modelo.
- Segmentos existentes del patrón o del límite.
- Haga clic en para acceder a la pestaña de Agrupar curvas. Para obtener más información, consulte el Ejemplo de agrupar curvas.
Seleccionar las curvas — Se accede a la pestaña de Curva de álabe individual. Esto permite alterar o configurar la definición de la curva.
Estado— Contiene información del patrón seleccionado:
- Ningún patrón— No hay ningún patrón seleccionado.
- No definido— El patrón contiene más de 3 segmentos.
- Válido— El patrón contiene 2 curvas cerradas (y, opcionalmente, 1 curva abierta).
- No válido— El patrón no contiene ningún segmento o 2 segmentos cerrados.
Minimizar el movimiento del eje — Seleccione para seguir la normal de superficie con menor precisión en las partes curvas del modelo. Se genera un movimiento de la máquina más rápido y menos brusco. La herramienta de corte rueda por las partes curvas del álabe, como por ejemplo los bordes inicial y final. Seleccione esta opción en trayectorias de desbaste o de semiacabado en las que el tiempo del ciclo importa más que el acabado de la superficie.
Espiral — Seleccione para permitir que la trayectoria realice un movimiento en espiral alrededor del perfil aerodinámico. Las trayectorias en espiral tienden a ser más eficientes que las demás, ya que no contienen movimientos de entrada o salida. Además, las herramientas de corte de las trayectorias en espiral no soportan cargas de impacto cuando entran y salen del resto. Se genera un acabado de superficie consistente y mejora la vida de corte de la herramienta.

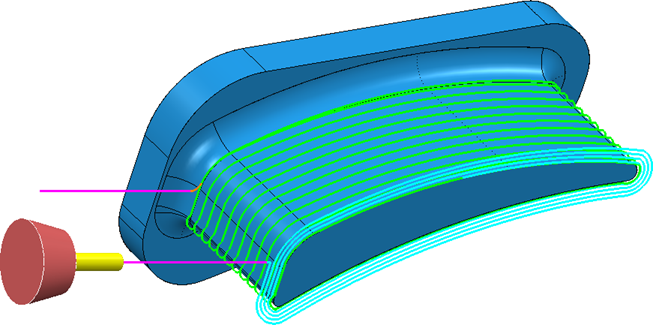

Trayectoria con Espiral seleccionado:
Trayectoria con Espiral sin seleccionar:
Dirección de corte — Seleccione un estilo de fresado:
- Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
Tolerancia — Opciones para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
- Tolerancia unión superficies — Introduzca un valor de tolerancia para determinar si las trayectorias pueden cruzar espacios entre superficies. Por ejemplo, para crear una trayectoria continua a través de un espacio, introduzca una Tolerancia unión superficies alta. Para dividir segmentos de trayectorias entre superficies, introduzca una Tolerancia unión superficies baja.
- Tolerancia de eliminación: defectos modelo — Utilice esta opción para suavizar trayectorias e ignorar defectos menores del modelo CAD. Introduzca el espesor de defectos máximo que ignora la trayectoria. Tolerancia de eliminación: defectos modelo mejora la calidad del mecanizado, ya que la herramienta no se detiene en defectos de menor tamaño que el especificado.

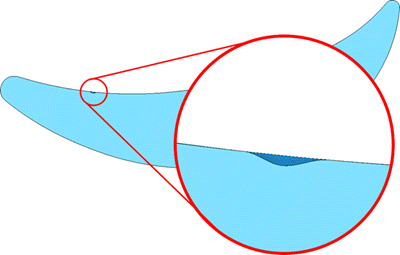

Por ejemplo, el perfil aerodinámico incluye un defecto de 0,25 mm de profundidad:

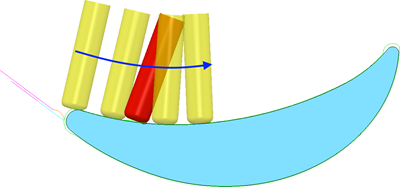

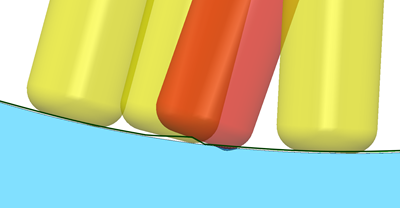

Si Tolerancia defectos modelos está configurado en 0,01 mm (valor por defecto), PowerMill genera una trayectoria en la que la punta de la herramienta rueda dentro del defecto. El eje de herramienta se tambalea, lo que significa que el movimiento de la máquina no es aceptable:

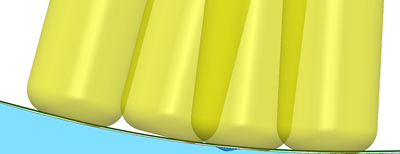

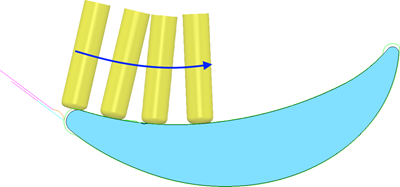

Si introduce una Tolerancia defectos modelos mayor que el tamaño del defecto (por ejemplo, 0.5 mm), PowerMill ignora el defecto y produce una trayectoria suavizada:
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
Espesor — Introduzca la cantidad de material a dejar en la pieza.
Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.
Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.
