Utilice la página de Desbaste de curvas para crear una trayectoria de desbaste raster, de desfase, o Vortex en 2.5D.
Definición de curva especifica las curvas que limitan el área que desea mecanizar y añade las propiedades de mecanizado a esas curvas.
Crear patrón — Haga clic para crear un patrón nuevo vacío.
Patrón seleccionado — Seleccione un patrón de la lista. Si no se muestra ningún patrón o
está seleccionado, entonces no se selecciona ningún patrón. La lista recoge todos los patrones disponibles. Cuando se selecciona un patrón, el área de mecanizado está sombreada.
Si la zona sombreada no es la que desea mecanizar, utilice el botón de Propiedades de mecanizado de curvas
para modificar las condiciones de mecanizado.
Editor de curvas — Haga clic para mostrar la pestaña de Editor de curvas, que permite crear y editar patrones. Se supone que primero se extraen las curvas del modelo, y después se modifica la curva para crear el patrón exacto necesario.
Indicar patrón seleccionado — Haga clic para seleccionar un patrón en la ventana de gráficos, y no por el nombre en la lista de Seleccionar patrón.
Haciendo clic en se accede a la pestaña de Seleccionar entidad. Seleccione un patrón en la ventana de gráficos para cerrar la pestaña de Seleccionar entidad y mostrar el patrón en el campo de Patrón seleccionado.
Agrupar curvas — Haga clic para copiar las curvas seleccionadas dentro del patrón. Esto proporciona un rápido y poderoso sistema de extraer la geometría de las curvas desde un modelo de superficie y copiarlo en el patrón/límite activo. Para obtener más información, consulte el Ejemplo de agrupar curvas.
- qué zonas de la curva se mecanizan
- qué lado de la curva se mecaniza
- la estrategia de mecanizado.
Posición — Seleccione una opción para especificar qué parte de la herramienta sigue la curva.
Centro — El centro de la herramienta sigue la curva.
Contacto — El punto de contacto de la herramienta sigue la curva.

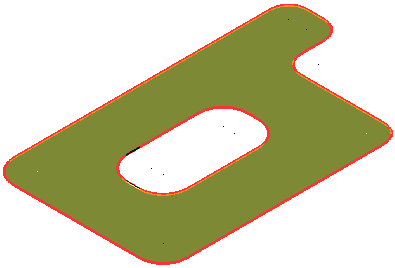

Límite inferior — Introduzca o seleccione la altura de mecanizado. Todas las curvas se mecanizan en una única altura Z.
Introduzca un valor en el campo de Fondo Z, o seleccione
y a continuación haga clic en una curva en la altura Z correspondiente en la ventana de gráficos.

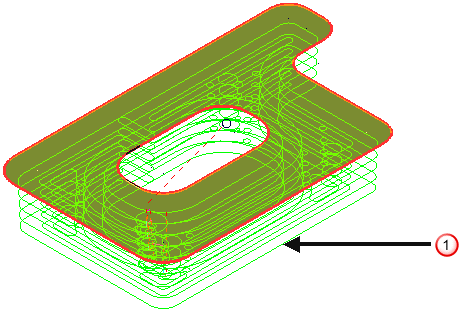

La trayectoria de desbaste se inicia en la altura Z del patrón y desciende por la pieza, con el valor del Paso vertical, hasta que alcanza el valor del Fondo
.
Estilo — Seleccione el estilo raster, de desfase, o Vortex para eliminar el material dentro de los contornos en cada nivel de desbaste.

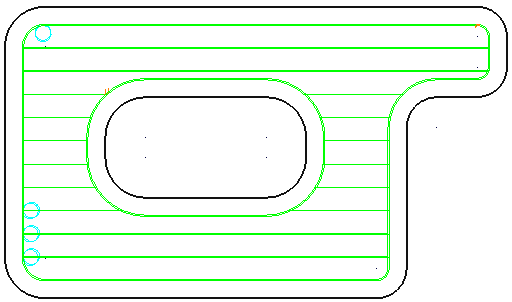

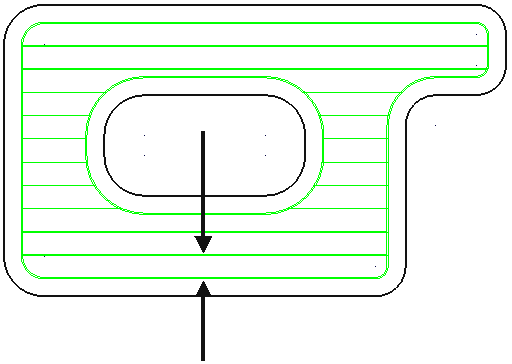

- Raster — Consta de movimientos paralelos en línea recta en el plano XY.

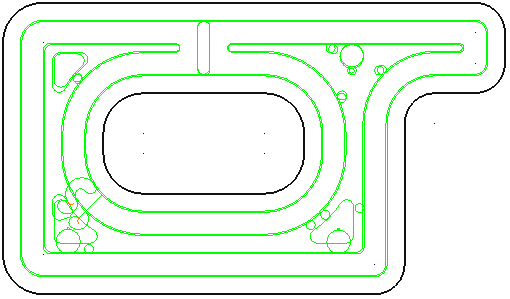

- Desfase — Se mecaniza una zona con contornos creada al desfasar repetidamente la pasada inicial hasta que no se le pueda aplicar otro desfase.

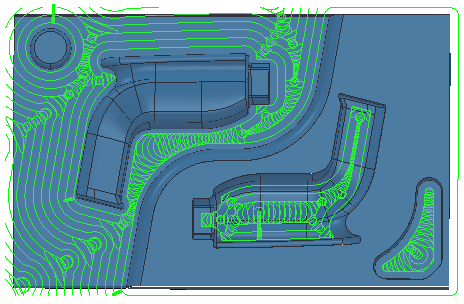

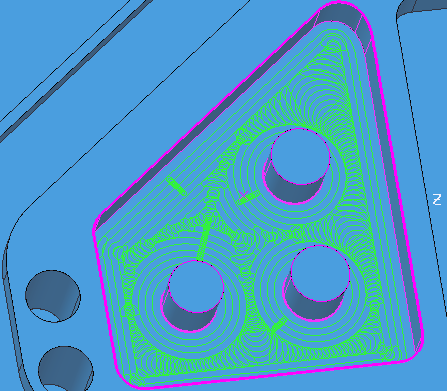

- Vortex — Produce una trayectoria de desfase que nunca excede el ángulo máximo de inserción de la herramienta para un mecanizado óptimo. Cuando la herramienta se aproxima al ángulo de inserción máximo, la trayectoria cambia a trocoidal para evitar la sobrecarga de la herramienta.
Modelo:
Grupo de figuras:
Nota: Las trayectorias Vortex son trayectorias de 3 ejes, con un eje de herramienta vertical.
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
Dirección de corte — Seleccione la tecnología de fresado.
Seleccione una de las direcciones de corte siguientes:

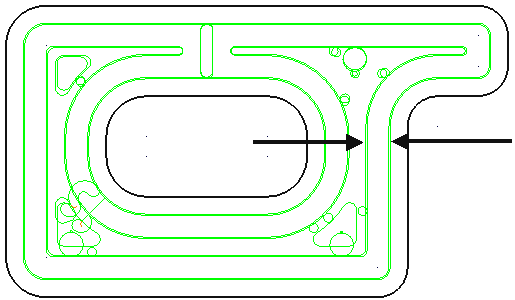

- Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.

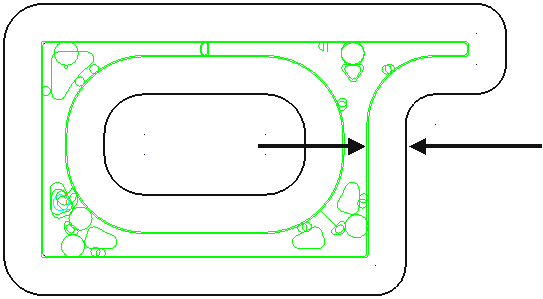

- Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.
Espesor de curva — Introduzca el desfase de la curva. Es una curva, no el espesor de un modelo.
Paso lateral — Introduzca la distancia entre pasadas de desbaste sucesivas en una misma altura Z.
Copiar paso lateral de la herramienta — Haga clic para cargar la profundidad radial de corte de los datos de corte de la herramienta activa. La profundidad radial de corte se mide normal al eje de la herramienta.
.
Desbaste de restos — Seleccione para activar la página de Restos . Desbaste de restos permite utilizar una herramienta grande para la eliminación eficiente de volumen y después una herramienta más pequeña para mecanizar las zonas del modelo que la herramienta grande no pudo alcanzar, como por ejemplo las cajeras y las esquinas. La herramienta más pequeña solo mecaniza las zonas que no se pudieron alcanzar con la herramienta original.
