Esempio di modifica asse utensile

Questo esempio illustra le diverse opzioni utilizzabili per modificare l'asse utensile servendosi del modello Impeller.dgk contenuto nella cartella Esempi.

Prima di modificare il percorso utensile, è necessario crearne uno. Questo esempio usa un percorso utensile di lavorazione della superficie, che viene poi trimmato in modo che resti non lavorato il raccordo finale quasi verticale della paletta.

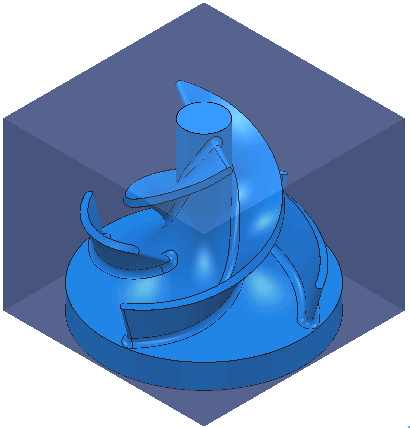

1. Calcolare un Blocco e creare un Utensile sferico di 10 mm.

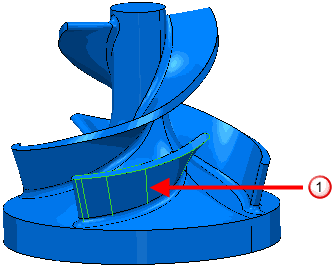

2. Selezionare la paletta di divisione .



3. Fare clic sulla scheda Home > pannello Crea percorsi utensili > Percorsi utensili per visualizzare la finestra di dialogo Selettore di strategia.
4. Dalla categoria Finitura selezionare Finitura superficie .
5. Nella pagina Finitura superficie > Pattern selezionare un Angolo di partenza di Max U max V.
6. Sulla pagina Asse utensile
   1. Selezionare Assi utensile Lungo/Perpend.
   2. Inserire Perpendicolare (Angolo B) pari a 70.

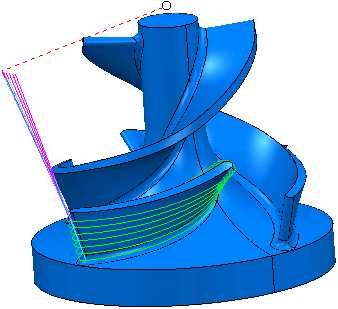

7. Fare clic su Calcola.



8. Fare clic su Chiudi.
9. Per limitare il percorso utensile in modo che il raccordo finale non venga lavorato: dal menu contestuale del singolo percorso utensile, selezionare Modifica > Limita.
10. Nella finestra di dialogo Limita percorso utensile:
    1. Selezionare Limita al Poligono.
    2. Selezionare Cancella originale.
    3. Selezionare Salva Esterno.

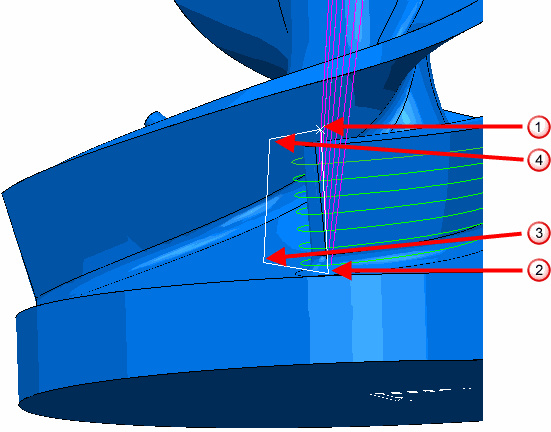

    4. Creare un poligono selezionando dei punti simili ai seguenti , , e :



    1. Fare clic su Applica, e poi fare clic su Annulla per trimmare il percorso e chiudere la finestra di dialogo Limita percorso utensile.
11. Fare clic sulla scheda Home > pannello Impostazione > Connessioni percorso utensile, per visualizzare la finestra di dialogo Connessioni percorso utensile.
    1. Selezionare la scheda Svincoli in entrata.
    2. Selezionare una 1^ Scelta Spostamento esteso.
    3. Inserire Lunghezza di 30.
    4. Fare clic su per copiare il Movimento esteso sulla scheda Svincoli in uscita.
    5. Fare clic su Applica, poi fare clic su Accetta.



Questi esempi guardano alle modifiche di questo percorso utensile in modi diversi:

• L'esempio riguardante la Distribuzione dei punti prende in considerazione l'interpolazione degli assi utensile per ammorbidire il movimento dell'utensile di lavorazione in una specifica regione del percorso utensile.
• L'esempio Modifica asse utensile mostra come modificare l'asse utensile del percorso per ottenere una maggiore distanza di sicurezza.
• L'esempio di Selezione multipla mostra come selezionare più regioni del percorso prima di modificare l'asse utensile.
• L'esempio riguardante la Distanza blend mostra come ammorbidire la transizione tra asse utensile originale ed asse utensile modificato.
