Usare la finestra di dialogo Crea Fori con Crea da Modello per creare fori da fori parziali o archi nel modello.
Fare clic sulla scheda Insieme feature foro > pannello Fori > Crea per visualizzare la finestra di dialogo Crea fori.
Questa finestra di dialogo contiene le seguenti opzioni:
Nome radice — Inserire il nome per il foro. Ciascun foro ha il nome radice seguito da un numero. Se non c'è alcun nome radice il foro ha solo un numero.
Crea da — Selezionare come riconoscere i fori.
Per ulteriori informazioni su queste opzioni, vedere Crea fori.
Tolleranza — Inserire la tolleranza usata per creare i fori.
— Fare clic per visualizzare la pagina Creazione fori > Opzioni.
Crea fori composti — Quando selezionato, crea un foro composto che contiene diverse componenti. Quando deselezionato, crea diversi singoli fori (sovrapposti gli uni agli altri).
Un foro composto è un foro unico che contiene diversi componenti; in questo caso, è visibile un foro denominato 1 con componenti 1 e 2.
Creandoli come singoli fori, si avranno due fori denominati 1 e 2.
Per ulteriori informazioni, vedere Fori composti.
Usa solo piano di lavoro attivo — Selezionare per creare solo i fori che hanno l'asse Z allineato con l'asse Z del piano di lavoro attivo.
In questo esempio viene utilizzato il modello RetainerPlate.dgk. Il modello ha un piano di lavoro attivo ed è selezionato per intero:

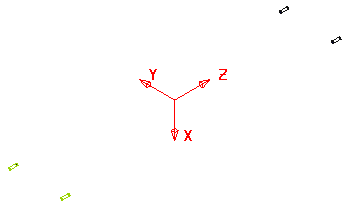

Selezionando l'opzione Usa solo piano di lavoro attivo si avrà:
Deselezionando l'opzione Usa solo piano di lavoro attivo si avrà:
- Trova fori in entrambe le direzioni — Quando è selezionato Raggruppa i fori per asse, pone i fori da entrambe le direzioni in un singolo insieme di feature a più assi. Quando non è selezionato Raggruppa i fori per asse, divide i fori in due insiemi di feature (uno sopra e uno sotto).
- Trova fori verso l'alto — Pone i fori verso l'alto in un unico insieme di feature foro.
- Trova fori verso il basso — Pone i fori verso il basso in un unico insieme di feature foro.
Raggruppa i fori per asse — Quando selezionato, ordina i fori in insiemi di feature foro in base al piano di lavoro. In questo caso, la macchina utensile deve avere una capacità di foratura a 3+2 assi. Quando deselezionato, pone tutti i fori in un insieme di feature foro. In questo caso, la macchina utensile deve avere capacità di foratura a più assi.
Vedere la finestra di dialogo Crea fori per un esempio di utilizzo di questa opzione.
Crea fori da cilindri parziali — Selezionare per abilitare PowerMill alla creazione di fori da cilindri parziali. Inserendo un valore nel campo Ampiezza angolare minima è possibile aumentare o diminuire il numero di fori parziali che PowerMill converte in fori (completi).
- Ampiezza angolare minima — Inserire un valore per specificare quali fori parziali PowerMill converte in fori. Per essere convertiti, i fori parziali devono avere un angolo dell'arco o un angolo centrale maggiore o uguale all'angolo specificato. I fori parziali con un angolo dell'arco minore del valore specificato rimangono fori parziali.
Ignora cilindri chiusi — Quando selezionato, crea fori che hanno almeno un'estremità aperta e ignorano i fori con due estremità chiuse.
Modifica dopo la creazione — Quando è selezionata questa opzione, facendo clic su Applica si creano i fori e viene visualizzata la finestra di dialogo Modifica foro.
