比較結果の図面で使用するためのさまざまなオプションが表示されます。
オプション
次のオプションが表示されます。
概要

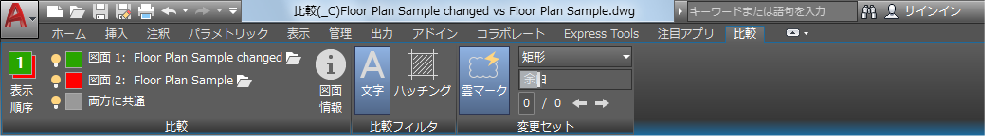

比較対象として 2 つの図面ファイルを選択し、[比較]をクリックすると、リボンに[図面比較]コンテキスト タブが表示されます。
[比較]パネル
- [表示順序]
-
比較結果の図面で重なり合っているオブジェクトの表示順序をコントロールします。
- [図面 1]
-
最初の図面ファイルの名前が表示されます。
- [図面 2]
-
2 番目の図面ファイルの名前が表示されます。
- [図面情報]
-
比較している図面ファイルに関する情報が表示されます。この情報は、図面内に挿入するか、Windows のクリップボードにコピーすることができます。
[比較フィルタ]パネル
- [文字]
-
図面比較に文字オブジェクトが含まれるかどうかをコントロールします。
- [ハッチング]
-
図面比較にハッチング オブジェクトが含まれるかどうかをコントロールします。
[変更セット]パネル
- [雲マーク]
-
比較結果の図面内の各変更セットの周囲に雲マークが表示されます。変更セットは、雲マークを表示してもしなくても同じです。
- [矩形]
-
変更を示すために、各変更セットの周囲に 1 つの矩形状の雲マークを作成します。
- [ポリゴン]
- 変更を示すために、個々の差異の周囲の矩形をマージすることによって雲マークを作成します。
- [余白]
- 個々の変更セットの境界から雲マークの作成に使用される矩形までのオフセット距離をコントロールします。
- [現在の変更セット]
- 現在の変更セットの番号が表示されます。特定の変更セット番号を入力して[Enter]を押すと、その変更セットが拡大ズームされて、そこにナビゲートされます。
- [変更セットの総数]
- 比較結果の図面内の変更セットの総数が表示されます。
- ナビゲーション矢印
- 前ボタンと次ボタンを使用して、複数の変更セット間のナビゲーションをコントロールします。
