Novos recursos

Novos recursos no Autodesk® Civil 3D® 2019

O Autodesk ®Civil 3D® 2019 contém os seguintes aprimoramentos e recursos novos.

Atualizações da eficiência do projeto

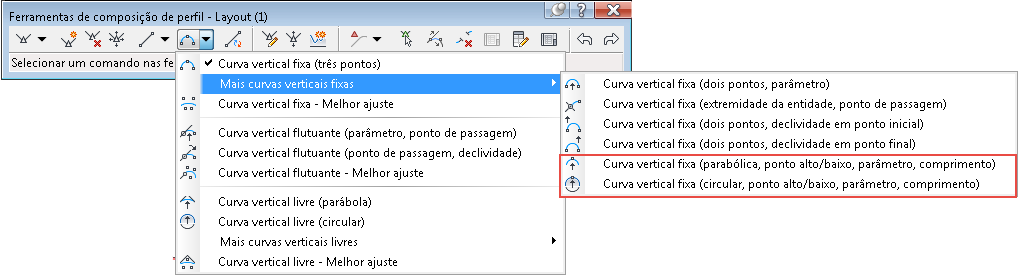

Crie uma curva vertical fixa parabólica ou circular especificando um ponto alto ou baixo. Para obter mais informações, consulte Para adicionar curvas verticais fixas a perfis.

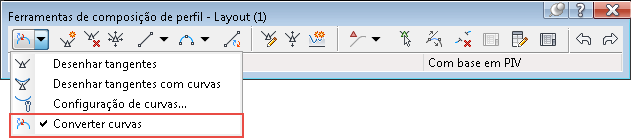

Nota: Essas curvas não são compatíveis com versões anteriores do AutoCAD Civil 3D 2018. É possível utilizar o comando Converter curvas para converter as curvas parabólicas fixas de forma que sejam compatíveis com o AutoCAD Civil 3D 2018, mas as curvas circulares fixas não podem ser convertidas.

Para obter mais informações, consulte Para alterar o tipo de restrição de curvas verticais mantendo a compatibilidade com versões anteriores.

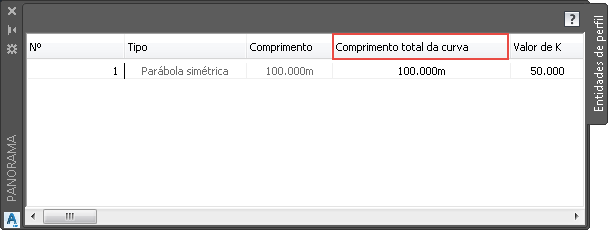

Uma nova propriedade, Comprimento total da curva, agora é incluída na vista Entidades de perfil e na caixa de diálogo Parâmetros de layout de perfil quando você usa a vista Com base na entidade, em Ferramentas Layout do perfil. Esse valor mostra o comprimento total da curva vertical.

A propriedade existente, Comprimento, mostra o comprimento da parte resolvida da geometria de curva, como quando as tangentes são anexadas ao longo das curvas.
- A propriedade Comprimento total da curva está disponível para todas as curvas verticais.
- A propriedade Comprimento total da curva é editável para curvas verticais fixas circulares e parabólicas que você crie especificando um ponto alto ou baixo.
Para obter mais informações, consulte a caixa de diálogo Parâmetros de layout de perfil e a vista Entidades de perfil.

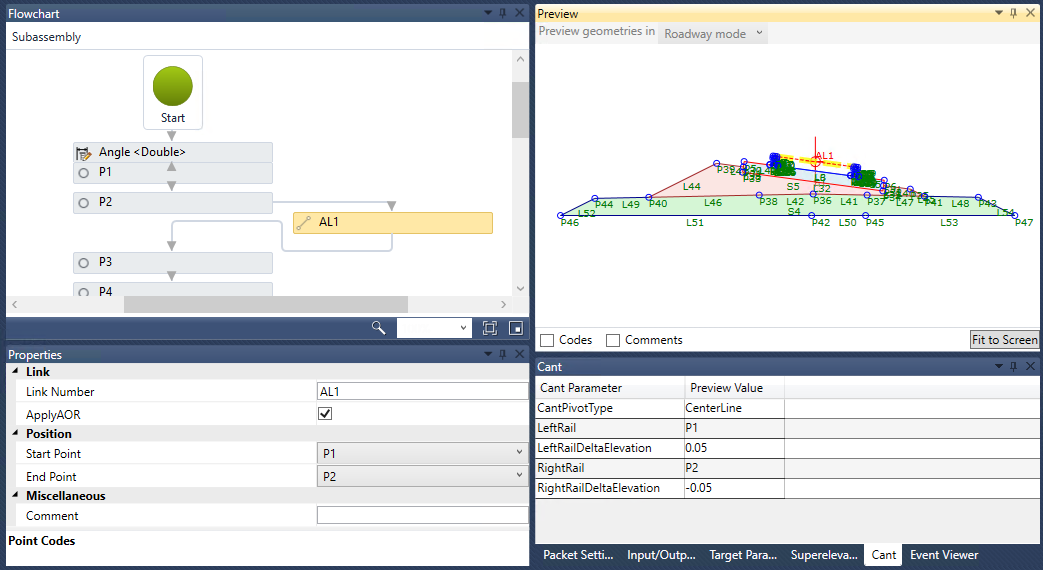

A opção ApplyAOR no Subassembly Composer agora tem o seguintes efeitos sobre pontos e vínculos para submontagens de ferrovia conforme elas aparecem no diagrama do Subassembly Composer:
- A geometria anterior à especificação de ApplyAOR para um item no diagrama não é ajustada quando o declive transversal é aplicado.
- A geometria antes do ApplyAOR que é especificada para um item no fluxo, o qual é criado para ser direta ou indiretamente dependente do item definido pelo ApplyAOR, será ajustada se um declive transversal for aplicado.
Por causa desses efeitos, é possível alcançar o comportamento esperado do declive transversal especificando a opção ApplyAOR para um ou mais vínculos e tornar dependentes desses vínculos outros pontos e vínculos subsequentes no diagrama.

Ocorre um processo de validação no Subassembly Composer para verificar se a geometria em submontagens de ferrovia, que depende de itens com ApplyAOR especificado, será atualizada corretamente. Abra arquivos PKT de submontagem de ferrovia previamente criados que usam declive transversal no Autodesk Subassembly Composer para o Autodesk Civil 3D 2019 e atualize-os se necessário.

Para obter mais informações, consulte Sobre a validação de declive transversal no Subassembly Composer e Sobre a definição de declive transversal para uma submontagem.

Atualizações da eficiência de produção

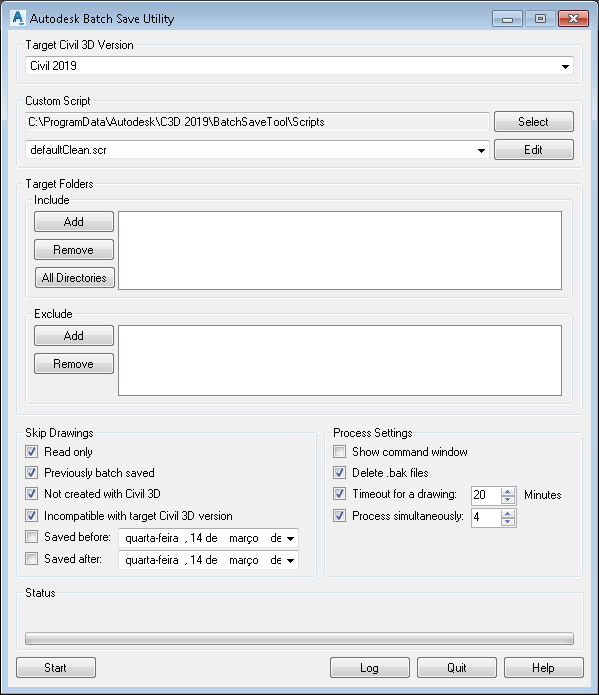

Abra e salve vários arquivos de desenho e de modelo em uma determinada versão do Civil 3D usando o Utilitário de salvamento em lote da Autodesk. É possível também executar scripts personalizados como parte da operação em lote. Para obter mais informações, consulte Sobre o Utilitário de salvamento em lote da Autodesk.

Atualizações de colaboração e de intercâmbio de dados

Crie um corredor do Autodesk Civil 3D a partir de um componente de estrada do Autodesk InfraWorks. Quando você traz componentes de estrada para o Autodesk Civil 3D, são criadas montagens usando submontagens no Autodesk Civil 3D, assim como corredores. Para obter mais informações, consulte Sobre o intercâmbio de dados entre o Autodesk Civil 3D e o Autodesk InfraWorks.

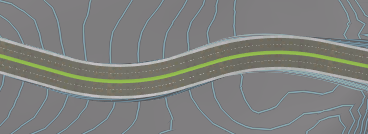

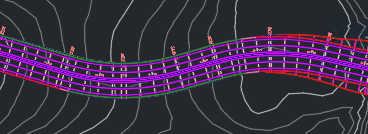

Componente de estrada do InfraWorks Corredor do Civil 3D
Para exportar um desenho do Autodesk Civil 3D e explodir todos os objetos do Autodesk Civil 3D, utilize um novo comando de exportação em um aplicativo AutoCAD habilitado para objetos.
Para obter mais informações, consulte Como exportar um desenho do Autodesk Civil 3D e explodir os objetos.

Integração das versões do Autodesk AutoCAD Civil 3D 2018 Update

Foram integrados ao Autodesk Civil 3D 2019 os recursos a seguir das versões do AutoCAD Civil 3D 2018 Update. Para obter mais informações, consulte Novos recursos no AutoCAD Civil 3D 2018.1 e Novos recursos no AutoCAD Civil 3D 2018.2.

Atualizações da eficiência do projeto

Modele, avalie e otimize os corredores de reabilitação para projetos de reabilitação de rodovias. Para obter mais informações, consulte Sobre modelagem do corredor de reabilitação.
Especifique se deseja utilizar alvos no mesmo lado da linha de base como uma submontagem ou em qualquer lado da linha de base. Para obter mais informações, consulte a caixa de diálogo Definir alvo de largura ou deslocamento.
Reconecte tubulações e estruturas desconectadas em uma rede de tubulação. Para obter mais informações, consulte Para reconectar tubulações e estruturas em redes de tubulações.
Desenhe tangentes de perfil fixo e disponha os perfis da esquerda para a direita ou da direita para a esquerda ao usar o comando Tangente fixa (Dois pontos) e os comandos Desenhar tangentes e Desenhar tangentes com curvas. Para obter mais informações, consulte Sobre como criar layouts do perfil.
Agora, as curvas verticais são criadas nas regiões de transição de inclinação para perfis de deslocamento. Para obter mais informações, consulte Sobre a criação de perfis do alinhamento de bordo.
Crie e edite curvas e cruzamentos da ferrovia usando os comandos de curvas e cruzamentos da ferrovia. Você pode acessar esses comandos na guia Barra de ferramentas na janela Espaço de ferramentas.
O conteúdo da rede de tubulação que foi incluído no AutoCAD Civil 3D 2018.2 Update está incluído no Autodesk Civil 3D 2019. Para obter mais informações, consulte Novos recursos no AutoCAD Civil 3D 2018.2.
As submontagens que foram incluídas no AutoCAD Civil 3D 2018.2 Update estão incluídas no Autodesk Civil 3D 2019. Para obter mais informações, consulte Referência de submontagem para submontagens PKT do Autodesk Civil 3D.
Nota: Para acessar essas submontagens, adicione uma paleta de ferramentas ao importá-las. Para obter mais informações, consulte Para adicionar arquivos PKT da submontagem em uma paleta de ferramentas.

Atualizações da eficiência de produção

Use opções aprimoradas para trabalho com projeções e cruzamentos em gráficos de seção. Para obter mais informações, consulte Sobre o trabalho com Projeções e cruzamentos em gráficos de seção.
Use as novas opções de navegação para aplicar zoom em um gráfico de seção a partir de uma linha de amostra e para aplicar zoom em uma linha de amostra a partir de um gráfico de seção. Para obter mais informações, consulte Para navegar entre linhas de amostra e gráficos de seção.
Controle a aparência de cruzamentos sólidos 3D que usam a opção de estilo <Section> modificando as propriedades da camada sólida 3D. Para obter mais informações, consulte Sobre estilos de projeção e cruzamento para gráficos de seção.
Altere as configurações de estilo ou elevação para uma seleção de objetos na caixa de diálogo Opções de exibição de saída de cruzamento e projeção e na guia Projeções e cruzamentos da caixa de diálogo Propriedades de vista de corte. Para obter mais informações, consulte Opções de exibição de saída de cruzamento e projeção e Guia Projeções e cruzamento (caixa de diálogo Propriedades de vista de corte).
Use opções aprimoradas de modelo de referência para gerenciar configurações, estilos, camadas e outros componentes. Para obter mais informações, consulte a caixa de diálogo Gerenciar as configurações referenciadas.
Gerencie a exibição de símbolos de substituição de legenda em seus desenhos. Para obter mais informações, consulte Para mostrar ou ocultar símbolos de substituição de legenda.

Atualizações de colaboração e de intercâmbio de dados

Exportar e importar alinhamentos, seus dados de perfil associados e sistemas de coordenadas de desenho usando o formato de arquivo Industry Foundation Class (IFC). Para obter mais informações, consulte Sobre a exportações de arquivos Industry Foundation Class (IFC).

Novos recursos no Autodesk® AutoCAD® 2019

Use o recurso Vistas compartilhadas para dar sua colaboração na representação visual de um modelo ou de um projeto on-line. Para obter mais informações, consulte Sobre vistas compartilhadas.
Utilize o comando Comparar DWG para mostrar as diferenças entre os dois desenhos. Para obter mais informações, consulte Sobre a comparação de diferenças entre os desenhos.

Para obter mais informações sobre esses e outros novos recursos do AutoCAD, consulte o tópico Novidades no AutoCAD 2019, o vídeo Visão geral dos novos recursos do AutoCAD 2019 e o tópico Referência de novos comandos e variáveis de sistema do AutoCAD, na Ajuda do AutoCAD.
