Novos recursos do Autodesk Civil 3D 2019.3

O Autodesk® Civil 3D® 2019.3 Update contém os seguintes novos recursos e aprimoramentos.

Atualizações da eficiência do projeto

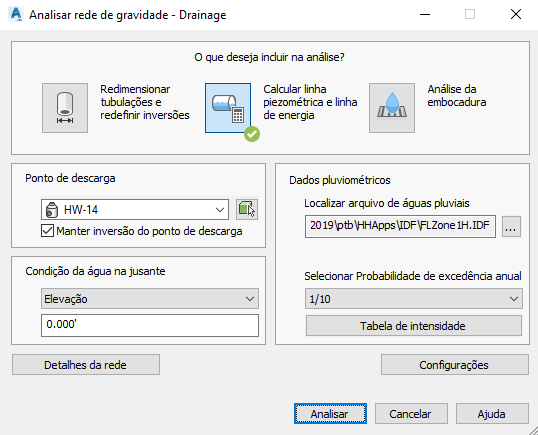

• Utilize o comando atualizado Analisar rede de gravidade para analisar uma rede de tubulação e aplicar os resultados a ela.


  Como o comando atualizado utiliza uma caixa de diálogo que não tem um modo definido, você pode deixá-lo aberto enquanto realiza outras tarefas.

  É possível utilizar esse comando para executar os seguintes tipos de análise:

  • Redimensionar as tubulações e Redefinir as geratrizes: analisa o fluxo através das tubulações e, a seguir, redimensiona as tubulações e redefine as geratrizes para acomodar o fluxo.
  • Calcular as linhas de declividade de energia e hidráulica: calcula as linhas de declividade de energia e hidráulica e informa se cada linha no sistema está no estado normal, sobrecarregada ou inundada.
    Nota: Calcular linha piezométrica e linha de energia é o tipo de análise padrão.
  • Análise da embocadura: analisa a capacidade das embocaduras e informa o fluxo, a profundidade e a dispersão em cada embocadura.

  Para obter mais informações, consulte Sobre a análise e dimensionamento de uma rede de tubulação de gravidade.

• Os seguintes aprimoramentos fazem parte das atualizações adicionais feitas no comando Analisar rede de gravidade:
  • Agora, os dados de drenagem de águas pluviais são incluídos em relatórios quando Calcular linha piezométrica e linha de energia é o tipo de análise selecionado.
  • Agora, a Condição da água na jusante especificada permanece selecionada quando a análise é executada novamente na mesma rede de tubulação.

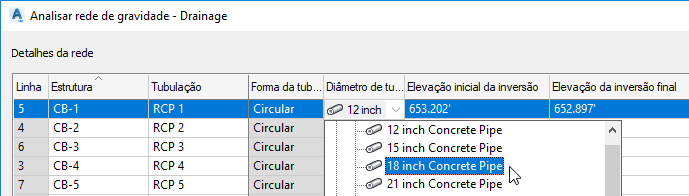

  • Agora, a tubulação relacionada na lista de peças atual é mostrada e pode ser selecionada manualmente em uma lista suspensa exibida na página Detalhes da rede.


    Nota: Quando uma rede de tubulação é redimensionada com o tipo de análise Redimensionar tubulações e redefinir inversões, os tamanhos das peças são adicionados à lista de peças do catálogo, se necessário. Para obter mais informações, consulte Sobre a análise e dimensionamento de uma rede de tubulação de gravidade.
  • Agora, há suporte para várias áreas de contribuição por estrutura na análise da rede de gravidade.

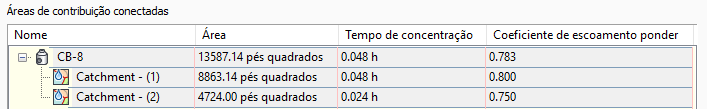

    • Agora, a guia Conexões da caixa de diálogo Propriedades da estrutura inclui a seção Áreas de contribuição conectadas, que mostra que áreas de contribuição estão conectadas à estrutura.

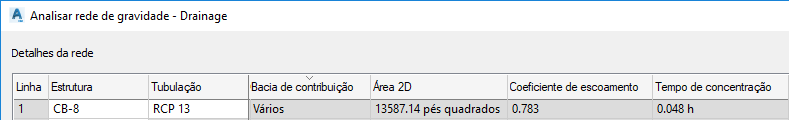

    • Na caixa de diálogo Analisar rede de gravidade, é exibida a área combinada, o tempo de concentração mais longo e o coeficiente de escoamento ponderado das áreas de contribuição, e esses valores são usados nos cálculos da análise.

  • Agora, é possível definir as informações referentes a áreas de contribuição diretamente nas caixas de diálogo Propriedades da estrutura e Analisar rede de gravidade.
    • Você pode inserir as informações sobre áreas de contribuição diretamente na guia Conexões da caixa de diálogo Propriedades da estrutura definindo valores nos campos Área, Tempo de concentração e Coeficiente de escoamento ponderado.

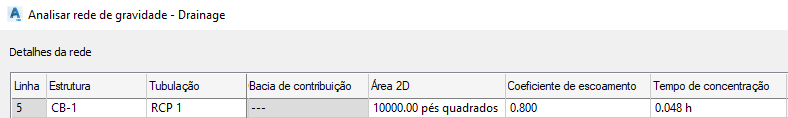

    • Você também pode inserir informações sobre áreas de contribuição diretamente na página Detalhes da rede, localizada na caixa de diálogo Analisar rede de gravidade. Para isso, forneça valores para Área 2D, Coeficiente de escoamento e Tempo de concentração.

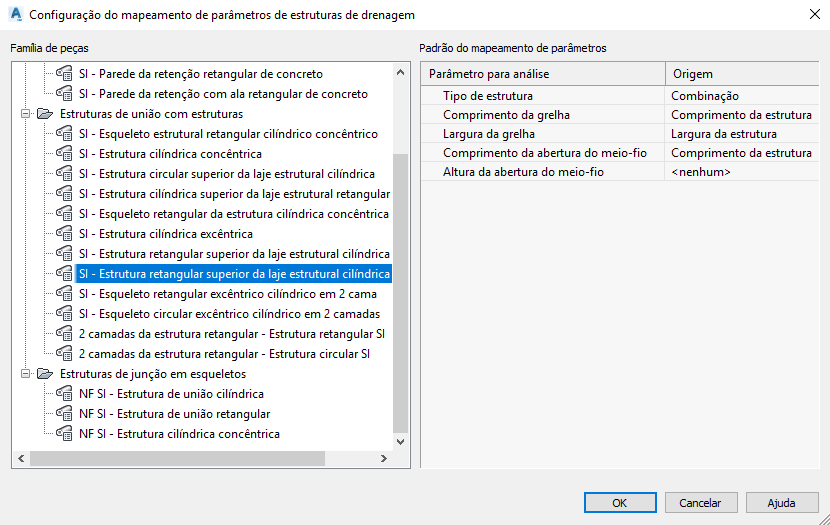

  • Use o novo recurso de mapeamento de parâmetros de estruturas de drenagem para mapear os parâmetros de peças do Gerador de peças para os parâmetros exigidos pelo comando Analisar rede de gravidade.

    Quando você configura e aplica o mapeamento dessas peças, os valores dos parâmetros ficam disponíveis por padrão no comando Analisar rede de gravidade.



    Para obter mais informações, consulte Para mapear parâmetros de estrutura de drenagem para Análise da rede de gravidade.

    Nota: As peças criadas com o Editor de peças de infraestrutura já têm os parâmetros exigidos pelo comando Analisar rede de gravidade e, portanto, não requerem mapeamento.

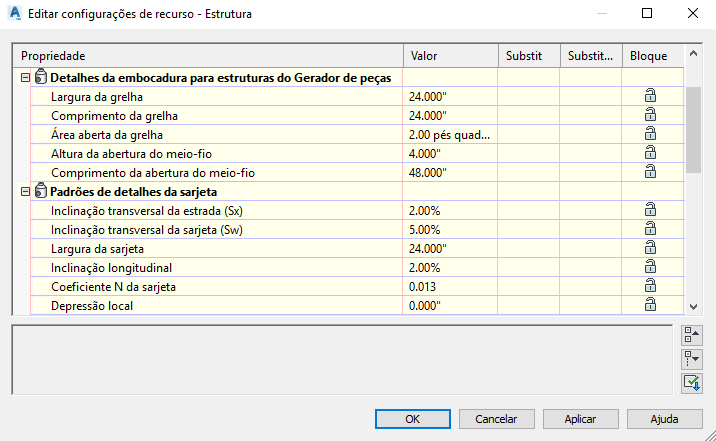

• Utilize as novas configurações de recurso de estrutura para especificar valores padrão que podem ser usados pelo comando Analisar rede de gravidade.


  Para obter mais informações, consulte Sobre a análise e o dimensionamento de uma rede de tubulação de gravidade e Caixa de diálogo Editar configurações de recurso - Estrutura.

Atualizações da eficiência de produção

• O comando Gerenciar atalhos aos dados foi atualizado com os seguintes recursos para permitir a especificação de outro caminho de projeto de atalho aos dados quando o caminho atual ainda é válido:

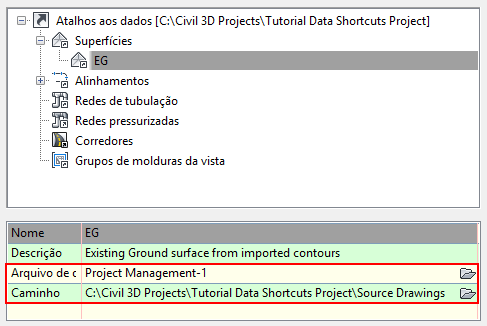

  • Se houver outro caminho válido para um projeto de atalho aos dados disponível, você poderá acessar a caixa de diálogo Gerenciador de atalhos aos dados e especificar esse caminho navegando até o caminho ou o arquivo de origem do atalho a dados alternativo.


    Depois que você selecionar o caminho ou o arquivo de origem alternativo, será exibida uma caixa de diálogo em que você poderá atualizar os atalhos. Os objetos de desenho que fazem referência ao caminho original serão atualizados para fazer referência ao caminho alternativo.

  • Você também poderá especificar um caminho válido alternativo como a pasta de trabalho e, em seguida, usar o botão Vínculo exibido na caixa de diálogo Gerenciar atalhos aos dados para alterar os vínculos para os objetos. Anteriormente, quando você tentava usar o botão Vínculo para alterar o vínculo para outro caminho válido, o Visualizador de evento exibia uma mensagem informando que a referência já existia.
• Use a nova variável de sistema SyncDrefPsetToSource para determinar se os conjuntos de propriedades serão sincronizados quando as referências de atalho de dados forem sincronizadas. Você pode usar as seguintes configurações para SyncDrefPsetToSource:

  Valor	Descrição
  0	Os conjuntos de propriedades nunca são sincronizados quando os objetos de referência de dados relacionados são sincronizados.
  1	Os conjuntos de propriedades são sincronizados quando os objetos de referência de dados relacionados são sincronizados. A sincronização do conjunto de propriedades só ocorrerá no desenho host se o objeto tiver sido alterado no desenho de origem. Se o objeto for alterado no desenho de origem, o objeto e o conjunto de propriedades relacionado serão sincronizados no desenho host. Se o objeto não for alterado no desenho de origem, o objeto e o conjunto de propriedades relacionado não serão sincronizados no desenho host. Nota: Se o conjunto de propriedades for alterado no desenho de origem, ele não será sincronizado, a não ser que o objeto tenha sido alterado no desenho de origem. Nota: Esta é a configuração padrão.

• Use a nova variável de sistema denominada PipeNetworkSyncMode para controlar a sincronização de redes de tubulação de referência a dados ao abrir um desenho principal. Você pode usar as seguintes configurações para PipeNetworkSyncMode:

  Valor	Descrição
  0	Se a geometria de uma rede de tubulação tiver sido alterada no desenho de origem, a rede de tubulação de referência a dados será sincronizada automaticamente quando você abrir o desenho principal.
  1	Se a geometria de uma rede de tubulação ou os nomes ou as descrições das tubulações ou das estruturas tiverem sido alterados no desenho de origem, a rede de tubulação de referência a dados será sincronizada automaticamente quando você abrir o desenho principal. Nota: Esta é a configuração padrão.
  2	As redes de tubulação de referência de dados serão sempre sincronizadas automaticamente quando você abrir um desenho principal, quer ou não a rede de tubulação tenha sido alterada no desenho de origem.

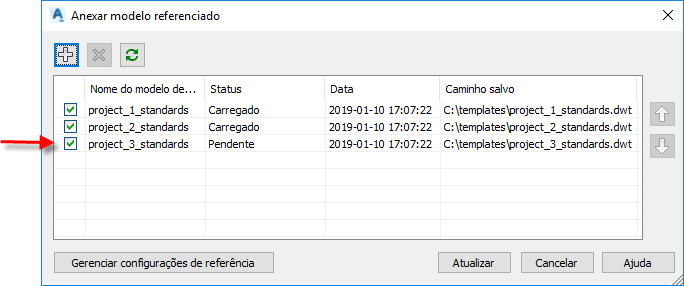

• Agora, quando você anexa um modelo de referência adicional a um desenho, ele é inserido no final da lista de modelos, e as configurações personalizadas já especificadas nos modelos anexados anteriormente são preservadas.


Outras atualizações

• Foram feitas atualizações no comportamento de algumas opções de inclinação de sobreposição nas submontagens de reabilitação do corredor.
  • O comportamento do parâmetro Definido pelo usuário com flap foi alterado em situações dentro da tolerância de inclinação e fora da tolerância de inclinação.
  • O comportamento dos parâmetros Definido pelo usuário sem flap e Superelevação de pista interna/externa mudou em situações fora da tolerância de inclinação.

  Para obter mais informações, consulte Atualizações das Opções de inclinação de sobreposição nas submontagens de reabilitação do corredor do Autodesk Civil 3D 2019.3.

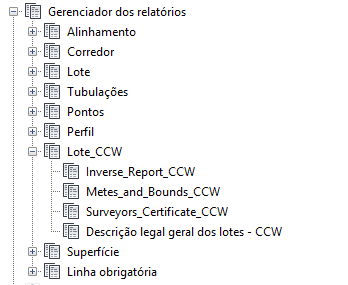

• Na guia Caixa de ferramentas do Toolspace, você pode encontrar relatórios com informações de lote no sentido anti-horário.
