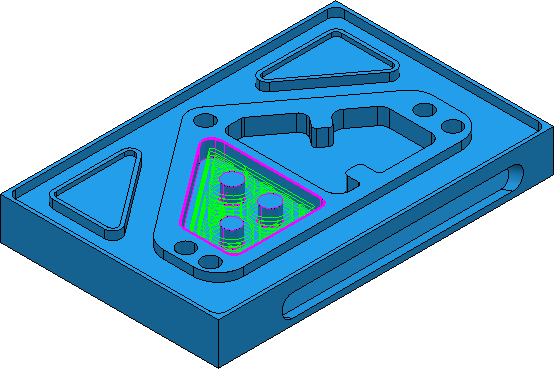

Используйте стратегию Выборка элементов, чтобы быстро удалить материал с 2.5D детали. Траектории обработки смещением хорошо работают с дном карманов, тогда как растровые траектории часто используются на открытых деталях. Обработка Vortex позволяет увеличивать скорость подачи, одновременно поддерживая качество поверхности и ресурс инструмента.
Прим.: Выборка элементов обрабатывает активную группу элементов.
Есть несколько страниц, связанных со стратегией Выборка элементов:
- Выборка элементов — главная страница, которая используется для выбора стилей выборки и соответствующих параметров.
- Растр — параметры, задающие стиль выборки растром. Эта страница доступна, если на главной странице выбран Стиль - Растр.
- Смещение — параметры, задающие стили выборки смещением. Эта страница доступна, если на главной странице выбран Стиль - Смещать модель или Смещать всё.
- Vortex — параметры для определения стиля выборки Vortex. Эта страница доступна, если на главной странице выбран стиль - Vortex.
- Подбор ступеней — параметры для определения поточной доработки. Это уменьшает ступени при создании траекторий выборки с большим шагом по Z. Эти параметры доступны, когда Шаг по Z задан как Автоматически.
- Чистовая — параметры для операций Финишный шаг и Финишный шаг по Z, которые отличаются от обычного шага и шага по Z.
- Фильтр небезопасных — параметры для удаления небольших сегментов траектории.
- Высокоскоростная (HSM) — параметры, позволяющие сгладить траекторию, снижая резкие изменения направления при высокоскоростной обработке.
- Порядок — параметры, определяющие порядок обработки.
- Подход — параметры, определяющие, как инструмент приближается к проходу.
- Автоматическая проверка — параметры для автоматической проверки траекторий при их создании.
Остальные страницы являются страницами стратегии управления созданием траекторий.
