Диалоговое окно Арматура балок

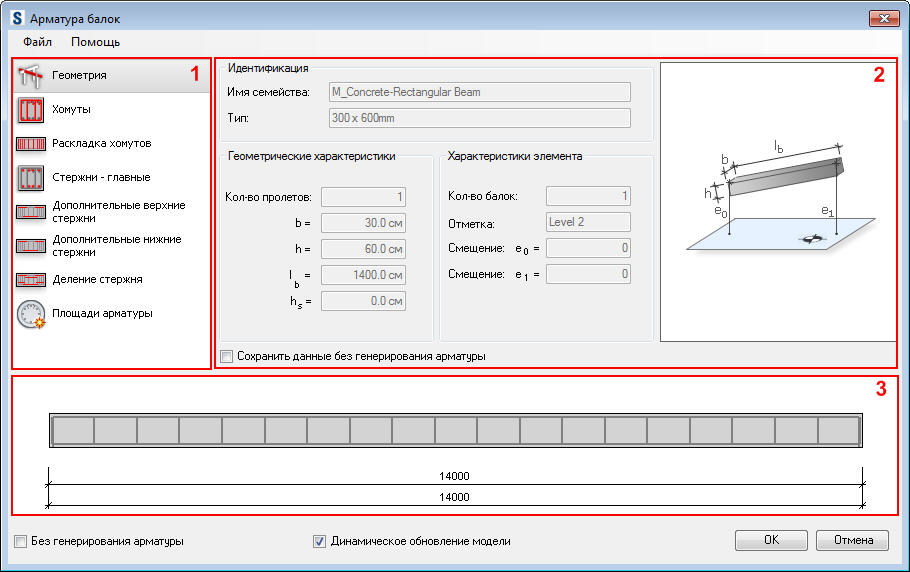

Диалоговое окно для генерирования арматуры балок состоит из трех частей:

1. Слева находятся закладки по отдельным компонентам, которые используются при создании арматуры балки:

• геометрические характеристики сечения
• характеристики поперечной арматуры (хомутов)
• характеристики раскладки хомутов вдоль длины балки
• характеристики продольной арматуры
• характеристики дополнительных стержней (верхних и нижних);
• пользовательская арматура (эта закладка доступна в Autodesk® Revit® / Autodesk Robot Structural Analysis).

1. Справа определяют характеристики балки и арматуры (которые зависят от того, в какой закладке находиться).
2. В нижней части отображается определяемая железобетонная балка и генерируемая арматура. На виде можно выбирать пролеты балки или хомуты (например, чтобы быть уверенным в том, что некоторые из характеристик определен для одного пролета многопролетной балки), как показано на рисунке ниже.

выбранный пролет	выбранные в пролете хомуты

В нижней части диалогового окна доступны два параметра:

• Без генерирования арматуры. Этот параметр доступен только в том случае, если не создана типовая арматура (т.е. арматура, которая создается с использованием параметров на вкладках расширения), а в железобетонном элементе существует другой тип армирования (например, сборные элементы). Если этот параметр включен, типовая арматура не генерируется. При отключении этого параметра выполняется генерирование типовой арматуры.
• Динамическое обновление модели. Включение этого параметра позволяет обновлять данные модуля в соответствии с моделью Revit.

  При изменении геометрии соприкасающихся элементов выполняется запуск Extension и регенерация армирования для включения изменений.

  Можно снять этот флажок для следующих вариантов:

  1. Один элемент (после запуска Extension можно снять этот флажок в нижней части диалогового окна).
  2. Все элементы данного типа в проекте, например, все балки (в параметрах настройки Extensions).
  3. Все типы элементов (в параметрах настройки Extensions).

  Динамическое обновление модели по умолчанию используется для проекта в целом и всех поддерживаемых элементов.

  При открытии файла, созданного в версии 2012 или ниже, этот параметр работает следующим образом:

  1. Флажок снят для существующих элементов, которые были армированы с помощью Extension (можно установить флажок при изменении армирования с помощью Extension).
  2. Флажок установлен по умолчанию для новых элементов.
  Прим.: Этот параметр доступен только в том случае, если модуль был запущен в Revit.
