Autodesk® Civil 3D® 2020 中的新功能

Autodesk® Civil 3D® 2020 有下列新功能和增強功能。

設計效率更新

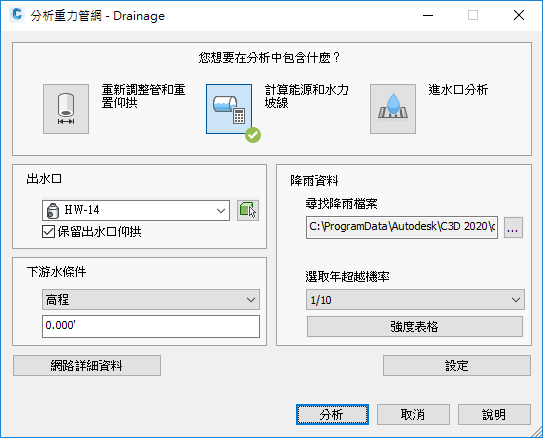

使用更新後的「分析重力管網」指令可分析管網，並將結果套用至管網。

更新後的指令使用共存式對話方塊，讓您進行其他工作時可讓對話方塊保持開啟。

您可使用此指令執行以下分析類型:
- 「調整管大小和復位反轉」：分析經管的流量，然後調整管大小和復位反轉以容納流量。
- 計算能量和水力梯度線：計算能量和水力梯度線，然後報告系統中的每條線是處於正常狀態、加高或溢流。
- 進水口分析：分析進水口的容量，並報告每個進水口的流量、深度和漫流。
若要取得更多資訊，請參閱〈關於重力管網分析和尺寸設定〉。

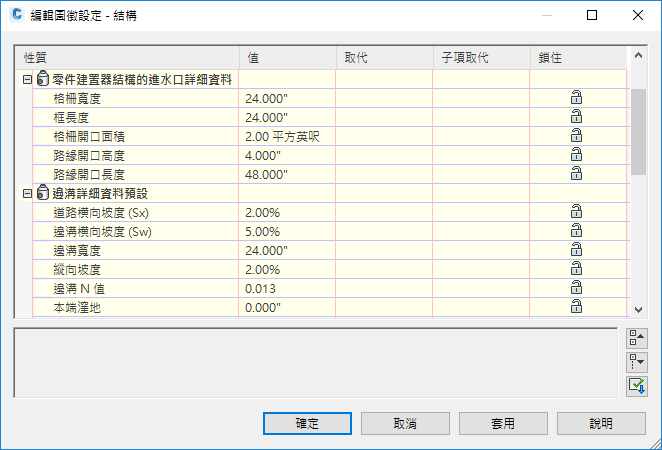

使用新的結構圖徵設定，以指定「分析重力管網」指令可使用的預設值。

若要取得更多資訊，請參閱〈關於分析和調整重力管網大小〉和〈編輯圖徵設定 - 結構對話方塊〉。
Autodesk Storm and Sanitary Analysis 已更新，具有以下功能:
- 當執行多個雨水事件時，可為每個雨水分別設定尾水條件。
- 可為每個子流域設定無標註水位圖的「峰值盛行係數」。
- 「進階排水系統」® (ADS) 與 CULTEC® 提供全新版本和更新版本的儲藏室。
針對使用基於弦之樁號標示的定線，在其定線報告中，基於弦的計算現在用來報告樁號值和終點樁號。
現在支援軌道月台設計的中國設計標準。建立或編輯軌道月台邊緣時，您可以選取 China_Metric.json 設計準則檔。若要取得更多資訊，請參閱〈建立/編輯月台邊緣對話方塊〉。

生產效率更新

使用 Autodesk Dynamo for Civil 3D 指令開發並執行指令碼，以自動執行 Autodesk Civil 3D 中的工作和工作流程。
Autodesk Dynamo for Civil 3D 是一種視覺程式設計應用程式，可透過 Autodesk Desktop App 和從您的 Autodesk 帳戶獨立安裝。

在您安裝應用程式後，Civil 3D 中的「管理」功能區頁籤上會提供 Dynamo 的相關指令。

如需更多資訊，請參閱〈關於 Autodesk Dynamo for Civil 3D〉。

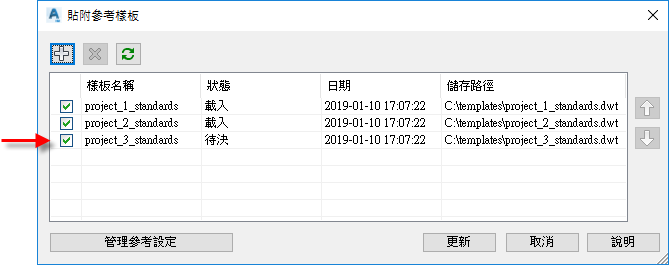

現在將額外的參考樣板貼附到圖面時，該樣板會加入至樣板清單底部，且針對先前所貼附樣板指定的自訂設定會保留下來。

如需更多資訊，請參閱＜使用參考樣板＞。

使用名為 SyncDrefPsetToSource 的新系統變數來控制在您同步資料捷徑參考時，是否也同步性質集。您可以使用以下適用於 SyncDrefPsetToSource 的設定：

值	描述
0	當同步與性質集相關的資料參考物件時，性質集永遠不會進行同步。
1	當同步與性質集相關的資料參考物件時，性質集會進行同步。只有在來源圖面中變更該物件時，主圖面中才會出現性質集同步。如果來源圖面中的物件已經變更，主圖面中的物件和相關的性質集將進行同步。如果來源圖面中的物件未經變更，主圖面中的物件和相關的性質集將不會進行同步。註: 如果來源圖面中的性質集已經變更，則性質集不會同步，除非來源圖面中的物件也已經變更。

值

描述

0

當同步與性質集相關的資料參考物件時，性質集永遠不會進行同步。

1

當同步與性質集相關的資料參考物件時，性質集會進行同步。

只有在來源圖面中變更該物件時，主圖面中才會出現性質集同步。

如果來源圖面中的物件已經變更，主圖面中的物件和相關的性質集將進行同步。
如果來源圖面中的物件未經變更，主圖面中的物件和相關的性質集將不會進行同步。
註: 如果來源圖面中的性質集已經變更，則性質集不會同步，除非來源圖面中的物件也已經變更。

已增強與超高和鐵路超高變更相關的資料捷徑同步。透過此增強功能，變更來源定線中更多類型的超高或鐵路超高參數時，將會出現同步資料參考定線的提示。

合作和資料交換更新

「匯出 Civil 3D 圖面」指令已更新，具有以下功能:
- 含背景遮罩的標示不再連同領結形填充線匯出。
- 外部參考在匯出時會適當地分解。
- 匯出時不再顯示代理狀態訊息。
- Autodesk Civil 3D 2020 中包含 Autodesk Civil 3D 2019.2 Update 中所包含將地勢線、宗地線段和測量圖形轉換為 2D 或 3D 聚合線的選項。

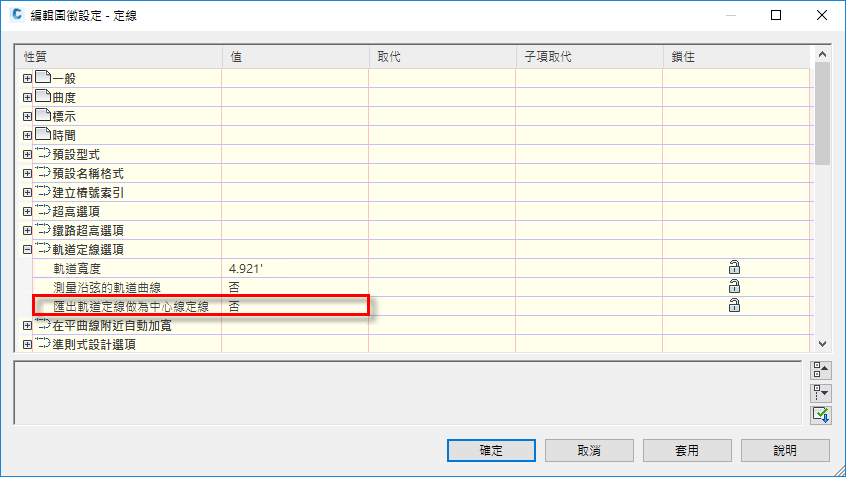

使用新設定可控制從 Autodesk Civil 3D 匯出軌道定線，以在 Autodesk InfraWorks 中用做中心線定線或軌道定線。
- 設定為「否」時，從 Civil 3D 匯出至 IMX 的軌道定線會變成 InfraWorks 中的鐵路物件，如此可能會導致其幾何圖形失去部分準確度。
- 當設定為「是」時，從 Civil 3D 匯出至 IMX 的軌道定線會匯出成為中心線定線，且引入 InfraWorks 時會變成元件道路。元件道路的幾何圖形會與 Civil 3D 中軌道定線的幾何圖形相同。
註: 此設定適用於在 Civil 3D 中使用「匯出 IMX」指令時，和直接在 InfraWorks 中開啟 Civil 3D 圖面時。

如需更多資訊，請參閱〈「編輯圖徵設定 - 定線」對話方塊〉。

其他更新

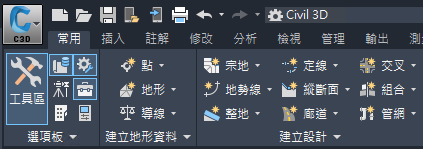

深色色彩計畫和應用程式功能區圖示已更新。
- 控制應用程式視窗、功能區和其他使用者介面元素外觀的深色色彩計畫已更新，而有了新的色彩。
- 淺色和深色色彩計畫功能區圖示的型式和清晰度已更新、針對背景色彩的使用最佳化，並已更新為可調整成高解析度顯示器。
測量資料庫格式已從 Microsoft SQL Server Compact (SQL CE) 更新至 SQLite。若要將既有測量資料庫搭配 Autodesk Civil 3D 2020 使用，則必須將資料庫轉換為 SQLite。
使用「Autodesk Civil 3D 測量資料庫移轉公用程式」將測量資料庫從 SQL CE 轉換至 SQLite。

「Autodesk Civil 3D 測量資料庫移轉公用程式」可在 https://www.autodesk.com/civil3d-survey-database-migration-utility 另外下載。

重要: 移轉後的資料庫與舊版的 Autodesk Civil 3D 不相容。

若要取得使用此公用程式的更多資訊，請參閱〈更新測量資料庫的步驟〉。

專案和專案樣板的預設資料夾已更新。

先前資料夾	新資料夾
C:\Civil 3D Projects	C:\Users\Public\Documents\Autodesk\Civil 3D Projects
C:\Civil 3D Project Templates	C:\Users\Public\Documents\Autodesk\Civil 3D Project Templates

Autodesk Civil 3D 2019 Update 版本整合

Autodesk Civil 3D 2019 Update 版本的以下功能已整合至 Autodesk Civil 3D 2020。若要取得更多資訊，請參閱〈Autodesk Civil 3D 2019.1 的新功能〉和〈Autodesk Civil 3D 2019.2 的新功能〉。

Autodesk Civil 3D 2019 Update 版本的設計效率更新

可在「軌道」與「軌道定線」功能區頁籤存取各種軌道相關指令。
可在軌道次組合專用的工具選項板存取軌道次組合。如需更多資訊，請參閱〈新軌道次組合〉。
使用已預設選取軌道相關設定的定線建立指令，建立軌道定線。如需更多資訊，請參閱〈建立軌道定線〉和〈以物件建立軌道定線〉。
套用鐵路超高至偏移定線。如需更多資訊，請參閱〈「偏移參數」頁籤 (「定線性質」對話方塊)〉。
建立、編輯和匯出軌道月台邊緣。若要取得更多資訊，請參閱〈關於軌道月台邊緣〉。
使用新選項建立與標示最佳擬合定線和縱斷面。如需更多資訊，請參閱〈「建立最佳擬合定線」對話方塊〉和〈「建立最佳擬合縱斷面」對話方塊〉。
指定定線超高橫向坡度的最大變更率。如需更多資訊，請參閱〈「編輯圖徵設定 - 定線」對話方塊〉。
指定坡度比和長度，以在縱斷面中建立浮動垂直切線。如需更多資訊，請參閱〈加入浮動切線至縱斷面的步驟〉。
使用新報告型式表來控制報告中修復廊道的外觀與內容。如需如何選取這些型式表的更多資訊，請參閱〈產生修復廊道報告〉。
可從功能區與關聯式功能表存取透通指令，並使用更新後和新推出的透通指令。若要取得更多資訊，請參閱〈關於透通指令〉、〈關於縱斷面工具集透通指令〉及〈以透通方式使用樁號和偏移以指定點位置的步驟〉。
指定配置管網時要使用的結構連接點類型。配置管網後，也可以重置連接點。如需更多資訊，請參閱〈關於管網連接點〉與〈重置管網連接點〉。
將性質指定給「分析重力管網」指令可用於排水分析的結構。若要取得更多資訊，請參閱「零件性質」頁籤 (「結構性質」對話方塊)。

Autodesk Civil 3D 2019 Update 版本的生產效率更新

僅在來源圖面中變更資料參考物件，且已儲存圖面時，才會在資料參考來源顯示同步通知。若圖面中出現與物件無關的東西，就不會顯示。
使用資料捷徑將取樣線群組參考到圖面。若要取得更多資訊，請參閱〈使用資料捷徑的步驟〉。
建立對取樣線群組的資料捷徑參考時，如果這些來源的資料捷徑已存在，現在可以建立取樣來源的參考。若要取得更多資訊，請參閱〈關於取樣線群組資料捷徑和參考〉。
可使用 Autodesk Vault 將取樣線群組參考到圖面。如需更多資訊，請參閱〈建立取樣線群組參考的〉。
可將交叉物件加入至縱斷面視圖，以展示線性物件與縱斷面相對於父系定線的交叉位置。若要取得更多資訊，請參閱〈關於將交叉物件加入至縱斷面視圖〉。
可在提示輸入資料夾位置的對話方塊的「資料夾」欄位中，直接輸入資料夾路徑，包括 UNC 路徑。

Autodesk Civil 3D 2019 Update 版本的協同合作與資料交換更新

發佈地形至 Autodesk ®BIM 360™ 文件管理以用於 Autodesk ®Revit。® 如需更多資訊，請參閱〈發佈地形至 Autodesk BIM 360 以參考 Autodesk Revit 模型〉。
在匯入或匯出資料時，使用更新後的 LandXML 匯入和匯出功能。匯入和匯出軌道鐵路超高資料、從 LandXML 檔案匯入地形資料時將特徵線匯入為地勢線或 3D 聚合線，並指定當從 LandXML 檔案匯入地形資料時是否建立和套用性質集定義。若要取得更多資訊，請參閱〈匯入 LandXML 圖面資料的步驟〉、〈將圖面資料匯出至 LandXML 的步驟〉，以及〈匯入頁籤 (LandXML 設定對話方塊)〉。
可在匯入 LandXML 檔案時，更新圖面中的既有物件資料，並建立性質集資料。如需更多資訊，請參閱〈「匯入」頁籤 (「LandXML 設定」對話方塊)〉。
可指定「匯出 Civil 3D 圖面」指令要將地勢線、宗地線段和測量圖形轉換為 2D 還是 3D 聚合線。若要取得更多資訊，請參閱〈Autodesk Civil 3D 圖面匯出至 AutoCAD DWG 檔案的步驟〉和〈匯出設定對話方塊〉。
