Erfahren Sie, wie Sie ermitteln, welche Beschriftungsvorschriften angepasst werden müssen, wie Sie Beschriftungsvorschriften derselben Objektklasse hinzufügen, wie Regeln für Vorschriften verwendet werden und wie die tatsächlichen Regeln für Vorschriften bearbeitet werden.
Ermitteln von Beschriftungsvorschriften, die angepasst werden müssen

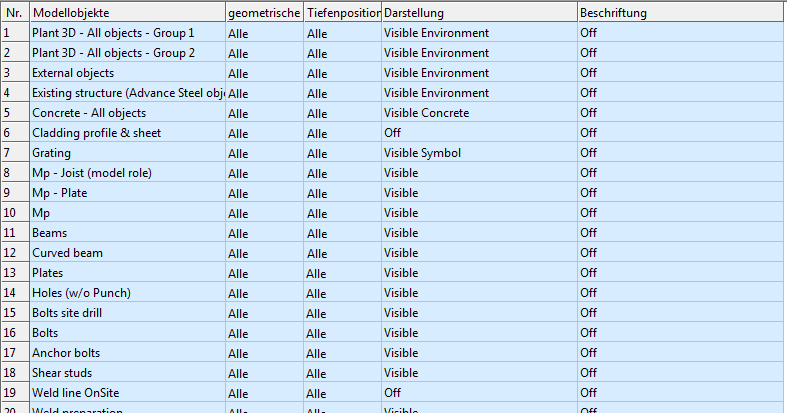

Zum Anpassen der richtigen Beschriftungsvorschrift in der Zeichnungsstilkonfiguration basierend auf einer Benutzeranforderung müssen sie die Objektdarstellungsregel ändern, nachdem Sie die entsprechende Zeile ermittelt haben. Damit Sie die Zeile bestimmen können, müssen Sie das eigentliche Objekt, seinen Typ und seine Rolle kennen. Sie müssen wissen, ob es ein Hauptteil in einer Baugruppe oder ein Anbauteil ist, ob es ein Träger, ein Blech, ein Kantträger oder ein Kantblech ist, ob es von vorne, oben oder der Seite dargestellt wird oder isometrisch ist und ob es eine bestimmte Modellrolle im 3D-Modell einnimmt.
Sobald Sie diese Eigenschaften bestimmt haben, können Sie die entsprechende Zeile finden. Es empfiehlt sich, die Zeilen einzeln zu überprüfen. Für einige Objektfilter, zum Beispiel die Modellrolle, ist es erforderlich, die Spalte Modellobjekt zu erweitern, um das Objekt zu prüfen.
Die erste Zeile, die mit allen Kriterien übereinstimmt, enthält die Beschriftungsvorschrift. Die Konfiguration kann den Anforderungen entsprechen. An dieser Stelle wird die Suche abgebrochen, da Advance Steel bei der Detaillierung dieses Objekts nicht in eine andere Zeile springt.
Hinzufügen von Beschriftungsvorschriften zu derselben Objektklasse
Sie können Objekte desselben Typs, die jedoch unterschiedlich strukturelle Rollen haben, beschriften, nicht beschriften oder unterschiedliche Beschriftungsformate für sie verwenden.
Beispiel: Es sollen Schubplatten in einer Baugruppenzeichnung beschriftet werden, allerdings ist eine Beschriftung für Steifen nicht erforderlich. Schubplatten und Steifen gehören zur selben Objektklasse, da sie angebaute Bleche sind und eine ähnliche geometrische Position in Bezug auf das Hauptteil der Baugruppe haben. Der Unterschied zwischen den beiden Elementen ist die strukturelle Rolle, die im Objektattributfeld Modellrolle im Dialogfeld Eigenschaften, Registerkarte Benennung der einzelnen Modellobjekte angegeben wird. In diesem Fall ist die Modellrolle Schubplatte.
Es ist also erforderlich, Beschriftungen nur für Schubplatten hinzuzufügen, während andere angebaute Bleche in der Baugruppe keine Beschriftung haben. Folgende Konfigurationen des Zeichnungsstils sind sicher:
- Filtern von angebauten Blechen mit der Modellrolle Schubplatte und Hinzufügen einer Beschriftungsvorschrift zu diesen.
- Eine zweite Regel zur Detaillierung aller angebauten Bleche unabhängig von deren Modellrolle ohne Beschriftungsvorschrift.
Die Filterregel wird oberhalb der generischen Regel in der Objektdarstellungsliste angelegt.
- Sie hält in der ersten Zeile an, um die angebauten Bleche mit der Modellrolle Schubplatte herauszufiltern, und legt die Beschriftung fest.
- Sie hält in der zweiten Zeile an, in der alle anderen angebauten Bleche ausgenommen diejenigen mit der Modellrolle Schubplatte detailliert werden. Diese wurden bereits in der darüber liegenden Zeile berücksichtigt.
Bearbeiten einer Beschriftungsvorschrift
Zum Konfigurieren der Objektdarstellungsregeln für den Zeichnungsstil müssen Sie aus den vordefinierten Beschriftungsvorschriften wählen. Wenn Sie eine neue benutzerdefinierte Beschriftungsvorschrift benötigen, müssen Sie eine erstellen.

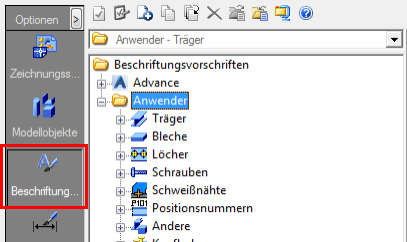

Konfigurationen für Beschriftungsvorschriften werden auf der Registerkarte Beschriftungsvorschrift in der Zeichnungsstilverwaltung gespeichert.
- Wählen Sie eine Beschriftungsvorschrift, die weitestgehend den Anforderungen entspricht, und verwenden Sie den Befehl Kopieren aus dem Kontextmenü, das mit Rechtsklick geöffnet wird, um die ausgewählte Vorschrift zu kopieren.

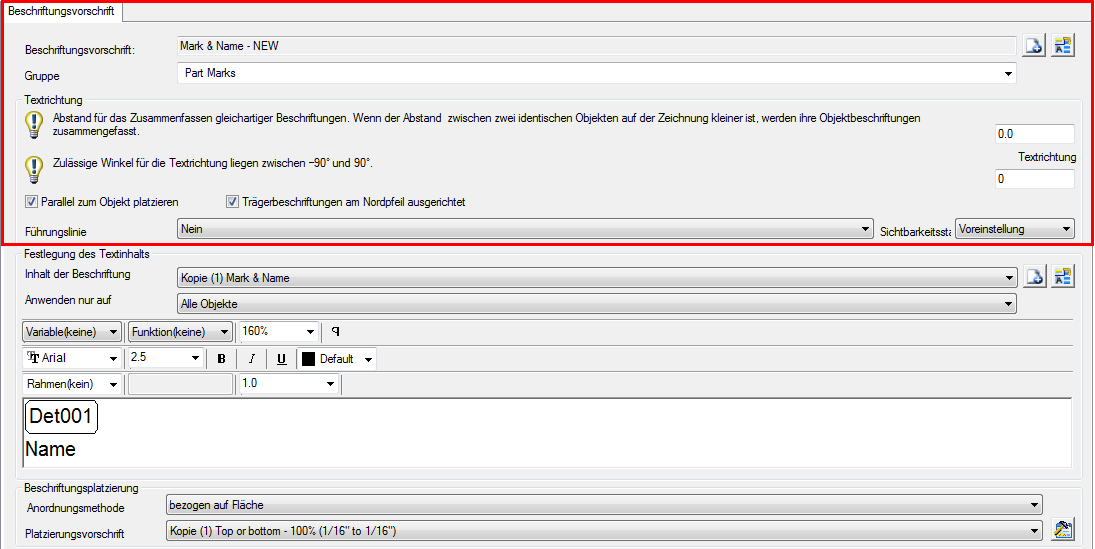

- Bearbeiten Sie zunächst die Beschriftungsvorschrift. Beschriftungsvorschriften haben eine zweistufige Hierarchie zur Wiederverwendbarkeit. Die duplizierte Beschriftungsvorschrift ist der obere Teil des Bearbeitungsdialogfelds.
Die folgenden Eigenschaften der Beschriftung können hier konfiguriert werden:- Die Ausrichtung des Beschriftungstexts.
- Die Führungszeile (ein oder aus).
- Der Mindestabstand für Regeln zum Kombinieren von Beschriftungen.
Die anderen beiden Segmente der Beschriftungsvorschrift, die von mehreren Beschriftungen genutzt werden, sind:- Der Beschriftungsinhalt – der Inhalt der Beschriftung wird mithilfe eines Texteditors bearbeitet, der die Option bietet, Variablen zur Auswertung von Werten direkt innerhalb des 3D-Modells zu verwenden. Es sind auch Textformatierungswerkzeuge verfügbar.
- Die Strategien zur Beschriftungsanordnung.
Sobald der Vorgang abgeschlossen ist, kann die Beschriftungsvorschrift in allen vorhandenen Objektdarstellungsregeln für Zeichnungsstile verwendet werden.
