Erstellen einer Detailzeichnung

Lernen Sie die Schritte zum Erstellen einer Detailzeichnung.

So Erstellen Sie Zeichnungen mithilfe von Stilen entweder aus der Zeichnungsstilpalette oder direkt über die Zeichnungsstil Verwaltung:

1. Greifen Sie über die Palette oder die Zeichnungsstil Verwaltung auf den Befehl Zeichnungsstil zu.
2. Je nach Zeichnungsstilkonfiguration werden Sie zuerst von dem Einzelteil- oder den Hauptteilzeichnungsstilen aufgefordert, die Objekte auszuwählen, die detailliert angezeigt werden sollen.

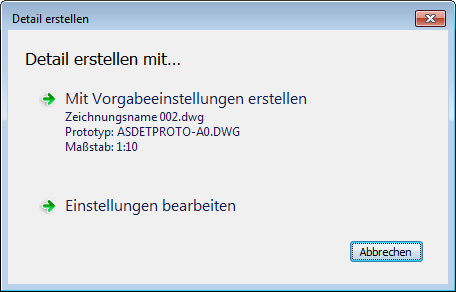

3. Es wird ein Dialogfeld angezeigt. Aus diesem Dialogfeld können Sie zwischen zwei Optionen wählen, um das Detail zu erstellen:



   1. Mit Vorgabeeinstellungen erstellen: Diese Option zeigt auch eine kleine, nicht bearbeitbare Liste an, die diese Vorgabeeinstellungen enthält (Prototyp, Zeichnungsname und Maßstab), damit Sie mühelos sehen können, welche Optionen der Zeichnungsstil beim Erstellen des Details verwendet. Wenn Sie diese Option auswählen, wird die Phase der Zeichnungserstellung direkt gestartet. An dieser Stelle werden Sie möglicherweise aufgefordert, verschiedene Optionen zu den Ansichtsparametern auszuwählen, je nach der Konfiguration des Zeichnungsstils. Zum Beispiel ruft ein Zeichnungsstil Höhe das xOy-Ansichtsfenster auf und fordert Sie auf, das Ansichtsfenster auszuwählen, nachdem Sie die Option Mit Vorgabeeinstellungen erstellen ausgewählt haben.

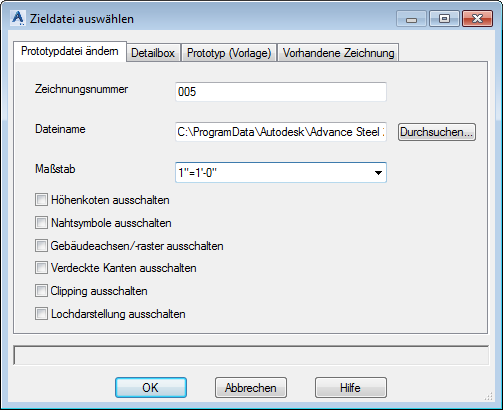

   2. Einstellungen bearbeiten: Wenn Sie diese Option auswählen, wird ein neues Dialogfeld angezeigt, das einen Satz Überschreibungseinstellungen für den Detaillierungsvorgang enthält:




      In diesem Dialogfeld können Sie Folgendes festlegen:

      • Nummer der Zeichnung.
      • Name und Pfad der Zeichnung.
      • Maßstab.
      • Kontrollkästchen zum Ausschalten: Mithilfe dieser Befehle können Sie die im Zeichnungsstil enthaltene Objektdarstellungskonfiguration überschreiben, die die Aktivierung oder Deaktivierung der Ebenensymbole, Schweißnahtsymbole, Gebäuderaster, verdeckten Linien sowie die Darstellung des Clipping und der Löcher für detaillierte Objekte zwingend vorgibt.
      • Vorlagedatei des Prototyps.
      • Optionen für Detailfeld.
      • Die vorhandenen Zeichnungseinstellungen: Dies gibt Ihnen die Möglichkeit, die Zeichnung basierend auf einer vorhandenen Zeichnung zu erstellen, die bereits im Modell registriert ist.
   Anmerkung: Nach Vorgabe haben die Einstellungen in diesem Dialogfeld Werte, die aus den Vorgabeeinstellungen (z. B. Zeichnungsnummer, Prototyp) von Advance Steel oder aus der Zeichnungsstilkonfiguration (z. B. Maßstab) übernommen werden. Sobald sie angepasst wurden, werden die Einstellungen für die zukünftige Verwendung gespeichert.
