Beschriftungsvorschriften Verwaltung

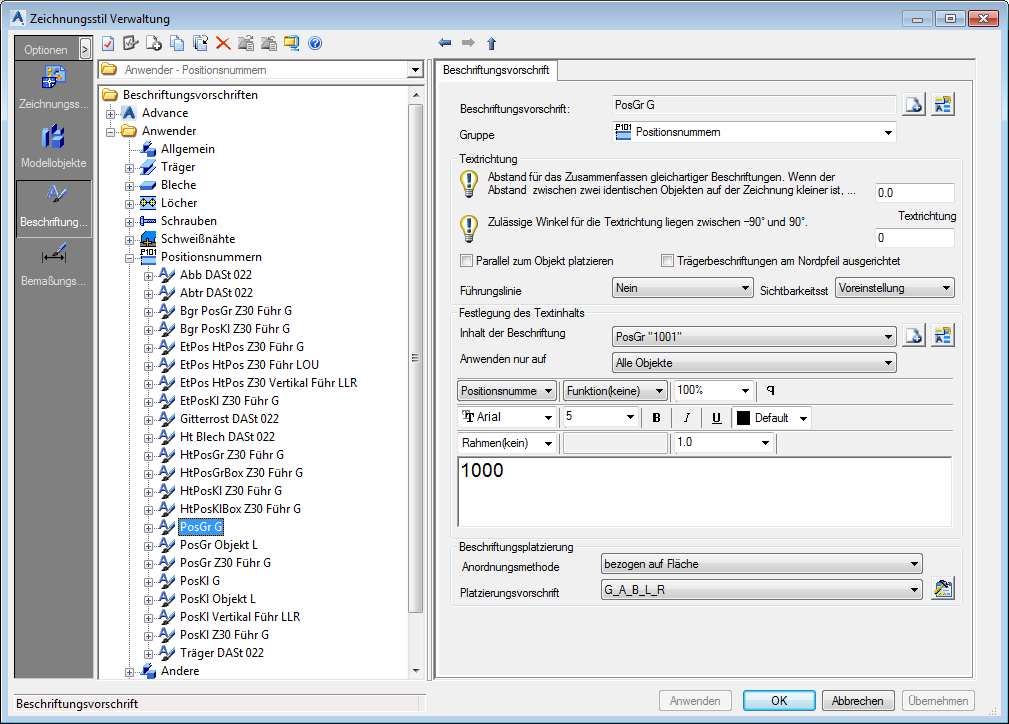

Wählen Sie Beschriftungsvorschriften in der Gruppe Komponente aus. In der Strukturdarstellung werden alle Beschriftungsvorschriften gruppiert nach dem Typ des Objekts angezeigt.

Modellobjekte sind in der Strukturdarstellung nach Advance-Objekt gruppiert: Schrauben, Träger, Schweißnähte usw. Ein kleines Bild zeigt den Inhalt der Gruppe. Alle Verwaltungsfunktionen beziehen sich auf die Beschriftungsvorschriften.



Erstellen neuer Gruppen

  1. Klicken Sie auf (Neu).
  2. Geben Sie den Namen für die Gruppe ein.
  3. Klicken Sie auf .
  4. Wählen Sie die BMP-Datei mit dem Symbol für die neue Gruppe.

Ändern von Gruppeneigenschaften

  1. Wählen Sie eine Gruppe aus.
  2. Klicken Sie auf (Eigenschaften).
  3. Ändern Sie den Namen der Gruppe.
  4. Klicken Sie auf .
  5. Wählen Sie die BMP-Datei aus, die das neue Symbol für die ausgewählte Gruppe enthält.

Kopieren einer Beschriftungsvorschrift

  1. Wählen Sie die als Vorlage zu verwendende Beschriftungsvorschrift aus.
  2. Klicken Sie auf (Kopieren).
  3. Geben Sie den Namen für die neue Beschriftungsvorschrift ein.

Die neue Beschriftungsvorschrift kann in eine andere Gruppe verschoben werden.

Anmerkung: Die zugehörigen Unterstile werden nicht mit der Beschriftungsvorschrift kopiert. Daher wirkt sich eine Änderung eines Unterstils auf alle Zeichnungsstile aus, die ihn verwenden.

Komplette Kopie einer Beschriftungsvorschrift

Mit der Funktion Komplette Kopie werden die ausgewählte Beschriftungsvorschrift sowie alle zugehörigen Unterstile kopiert. Die neue Beschriftungsvorschrift kann auf jeder Ebene geändert werden, wobei die ursprüngliche Vorschrift unverändert bleibt.

  1. Wählen Sie die als Vorlage zu verwendende Beschriftungsvorschrift aus.
  2. Klicken Sie auf (Komplette Kopie).
  3. Geben Sie den Namen für die Beschriftungsvorschrift ein.

    Die neue Beschriftungsvorschrift kann in eine andere Kategorie verschoben werden.

Löschen einer Beschriftungsvorschrift

  1. Wählen Sie in der Strukturdarstellung die zu löschende Beschriftungsvorschrift aus.
  2. Klicken Sie auf (Löschen).
  3. Klicken Sie im Warnfeld auf Ja, um die Beschriftungsvorschrift zu löschen.
