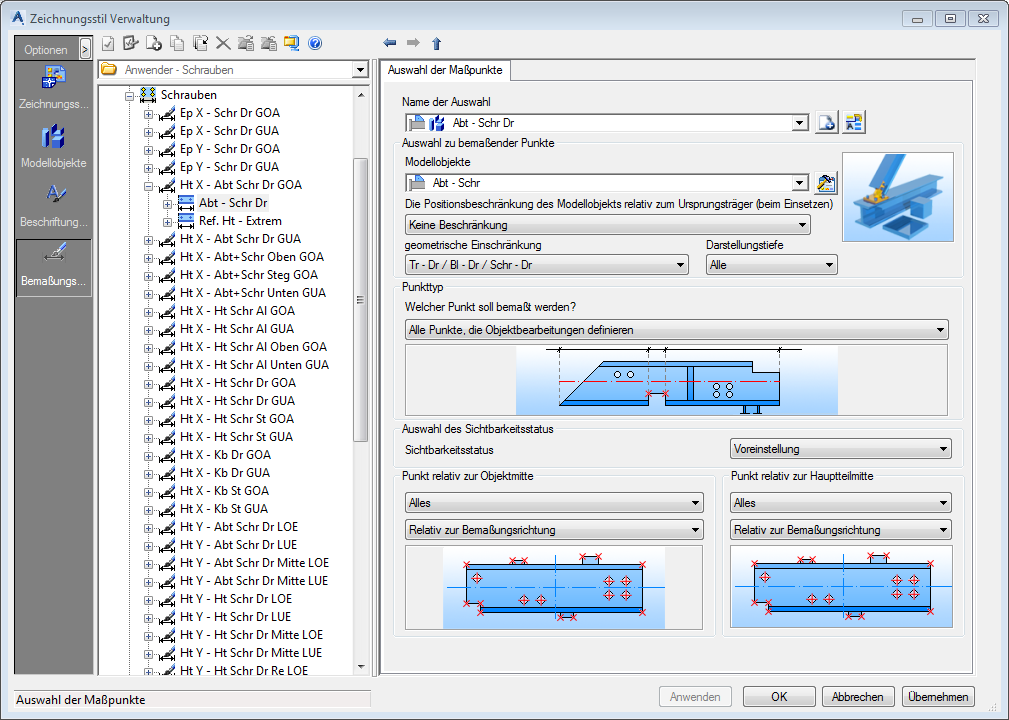

Ändern einer Punktauswahlvorschrift

Eine Vorschrift der Maßpunktauswahl enthält Einstellungen für Modellobjekte und geometrische Einschränkungen, Punkttyp, Position am Objekt oder am Hauptteil.

• Modellobjekte und geometrische Einschränkungen: Filter zum Definieren der Objekte, die für die Auswahl der Maßpunkte verwendet werden.
• Punkttyp: Eigenschaften der bei der Punktauswahl zu verwendenden Objektgeometrie (z. B. Objektkontur, Objektbearbeitungen, Löcher usw.)
• Position auf Objekt oder am Hauptteil: die zur Bemaßung verwendeten Objektpunkte (z. B. nur die linke Seite oder die Unterseite des Objekts).

Die Punktauswahlvorschriften können für mehrere verschiedene Bemaßungsvorschriften gelten. Folglich wirken sich Änderungen auf alle Bemaßungsvorschriften aus, die veränderte Punktauswahlvorschriften verwenden.

Wählen Sie eine vordefinierte Punktauswahlvorschrift aus der Liste. Die bestehenden Regeln können umbenannt und neue Regeln können hinzugefügt werden.

Schaltfläche	Funktion
	Definieren einer neuen Punktauswahlvorschrift. Eine Kopie der aktuellen Einstellungen wird erstellt und ein neuer Eintrag erscheint in der Dropdown-Liste.
	Umbenennen Sie einer Punktauswahlvorschrift. Die aktuellen Einstellungen werden unter einem anderen Namen gespeichert.

Auswahl der zu bemaßenden Modellobjekte

Wählen Sie die Modellobjekte und die geometrischen Einschränkungen für die Objekte aus, die in der Auswahl der Maßpunkte verwendet werden sollen. Klicken Sie auf (Festlegen), um die Modellobjekte zu konfigurieren. Weitere Informationen finden Sie unter Modellobjekte.

Definieren der zu bemaßenden Punkte

Wählen Sie im Auswahlbereich Punkttyp die Eigenschaften der bei der Punktauswahl zu verwendenden Objektgeometrie (z. B. Objektkontur, Objektbearbeitungen, Löcher usw.). Außerdem können Punkte als Referenz verwendet werden.

Die folgende Tabelle listet die Unterstile auf, mit deren Hilfe Sie angeben können, welche Punkte an welchen Objekten bemaßt werden sollen.

Option

Alle als Referenz

Alle Anbauteile als Referenz

Alle Löcher als Referenz

Alle Punkte, die Objektbearbeitungen als Unterobjekte definieren

Alle bemaßungswürdigen Punkte des Objekts

Alle Punkte, die Objektbearbeitungen definieren

Alle Punkte, die die Objektkontur (ohne Bearbeitung) definieren

Anbauteile an den Objekten

Gebogene Träger innerhalb als Referenz

Gebogene Träger außerhalb als Referenz

Gebogene Träger innerhalb

Gebogene Träger außerhalb

Mittelpunkt als Referenz

Mittelpunkt der Objekte

Abwicklung

Extremalabmessungen der Objekte in Maßrichtung

Löcher in den Objekten

Hauptteil Kollisionsbemaßungen

Hauptteil Kollisionsbemaßungen als Referenz

Objektkontur als Referenz

Objektbearbeitungen als Referenz

Objektabmessungen als Referenz

Schablonenpunkt als Unterobjekte (zusammengefasst)

System als Referenz

Systempunkte der Objekte

Schablonenbezugspunkt als Referenz

Schablonenbezugspunkt

Es kann zwischen drei Kategorien von Punkttypen unterschieden werden:

1. Als Referenz: Bei dieser Option werden Maßpunkte nur bereitgestellt, wenn auch andere Maßpunkte vorhanden sind. Andernfalls werden diese Punkte nicht verwendet. Diese Punktauswahl ist nützlich, wenn keine Bemaßungen erforderlich sind.

   Beispiel:

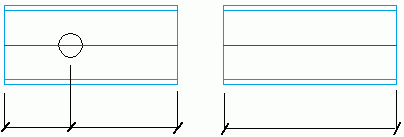

   Eine Maßlinie, falls ein Loch vorhanden ist. Falls im Hauptteil kein Loch vorhanden ist, wird keine Maßkette erstellt.

   Vorschrift zur Maßpunktauswahl	Ergebnis
   Löcher – Alle Bearbeitungen Hauptteil – Extrem als Referenz

2. Bearbeitungen und Kontur

   Es besteht ein Unterschied zwischen Maßpunkten für Bearbeitungen und für Konturen.

   In Advance gibt es zwei hauptsächliche Möglichkeiten zur Verarbeitung von Bearbeitungen:

   • Finite Verarbeitung (z. B. rechteckige Konturen)
   • Unendliche Verarbeitung (z. B. Kürzung und Ausklinkung)

   Bei der Bemaßung sind mit den Punkten für die Bearbeitungen des Objekts die durch finite Verarbeitung erstellten Punkte gemeint.

   Die Objektkonturpunkte (ohne Bearbeitung) sind Punkte auf der Elementkontur einschließlich der durch unendliche Bearbeitungen erstellten Punkte.

3. Trägerendbearbeitung: Ermöglicht die Bemaßung für die Träger- und Konturenpunkte, einschließlich der Punkte, die durch die endliche Verarbeitung erstellt wurden und die Trägerendkontur beeinflussen.

   Beispiele:

   Maßpunktauswahl	Ergebnis
   Bohrungen – Alle Träger – Extrem als Referenz
   Träger – Extrem Bohrungen – Träger

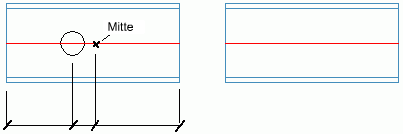

   Bohrungen – Alle Träger – Extrem als Referenz Mittelpunkt als Referenz

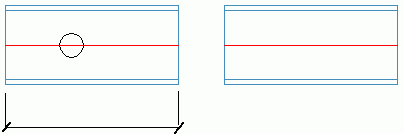

   Bohrungen – Alle Träger - System als Referenz

Auswahl des Sichtbarkeitsstatus

Sichtbare und verdeckte Maßpunkte für jede Bemaßungsdefinition und für jedes bemaßte Element werden mithilfe des Sichtbarkeitsstatus ausgewählt.

Option	Beschreibung
Standard	Die Vorgabeoption wird verwendet.
Verdeckt	Es werden nur die verdeckten Objekte bemaßt.
Sichtbar	Es werden nur die sichtbaren Objekte bemaßt.
Sichtbar und verdeckt	Es werden sichtbare und verdeckte Objekte bemaßt.

Punktposition auf Objekt

Legen Sie die geometrische Einschränkung der ausgewählten Punkte im Bereich Punktposition auf Objekt fest. Zwei Optionen sind verfügbar:

• Punktposition auf Objekt: Wird zum Filtern der Punkte abhängig von ihrer Position auf den Anbauteilen verwendet
• Punktposition am Hauptteil: Wird zum Filtern der Punkte abhängig von ihrer Position auf dem Hauptteil verwendet.

Es sind die folgenden Einschränkungen verfügbar:

Option	Beschreibung
Alle	Alle Objektpunkte
Unterste	Der unterste Punkt wird verwendet
Unten	Die Punkte an der Unterseite
Unten links	Die Punkte unten links
Unten rechts	Die Punkte unten rechts
Links	Die Punkte auf der linken Seite
Links und ganz rechts	Die Punkte auf der linken Seite und die Punkte ganz rechts
Ganz links
Rechts	Die Punkte auf der rechten Seite
Ganz rechts
Oben	Die Punkte an der Oberseite
Oben und ganz unten	Die Punkte an der Oberseite und ganz unten
Oben links	Die Punkte auf der linken oberen Seite
Ganz oben
Oben rechts	Die Punkte auf der rechten oberen Seite

Die Einschränkung bezieht sich auf die Richtung der Maßlinie oder auf die Objektrichtung. Es können nur einige der Objektpunkte bemaßt werden (z. B. nur die linke oder die untere Seite der Objekte).

Option	Beschreibung
Relativ zur Bemaßungsrichtung	Die Achse basiert auf der Richtung der Maßlinie.

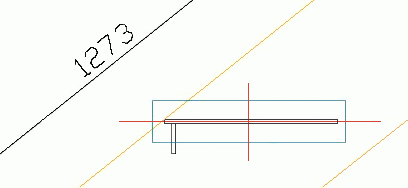

Relativ zur Objektrichtung	Die Achse basiert auf der Objektrichtung. Diese Option ist nützlich, wenn die Bemaßungsrichtung nicht lotrecht zum Objekt steht. Beispiel: Die Stufen einer Treppe

Beispiele: Punktposition auf Objekt und Hauptteil

Das folgende Beispiel zeigt die Auswirkung der Einstellung Punktposition am Objekt und am Hauptteil für einen Träger mit Löchern und zwei angebauten Blechen in der Vorderansicht des Trägers.

• Verhalten der Einstellung Punktposition auf Objekt:

  Verwenden Sie die Einschränkung Links relativ zum Objekt für die angebauten Bleche und die Löcher.

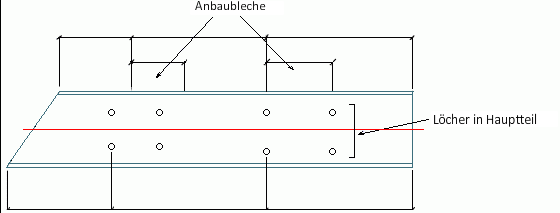

  Beide angebauten Bleche und alle Gruppen von Löchern aus dem Hauptteil werden wie in der folgenden Abbildung dargestellt bemaßt.





• Verhalten der Einstellung Punktposition am Hauptteil:

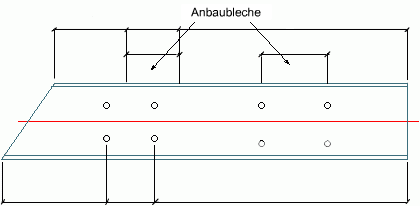

Nur das angebaute Blech und die Löcher an der linken Seite des Hauptteils werden wie in der folgenden Abbildung gezeigt bemaßt.
