Anordnung der Bemaßung auf der Zeichnung

Verwenden Sie die Optionen im Bereich Anordnung auf der Zeichnung der Registerkarte Bemaßungsvorschrift, um eine bessere Platzierung relativ zur Darstellung des Objekts zu erhalten.

Maßkette darf die gesamte Geometrie nicht überdecken

Wählen Sie aus, ob Überschneidungen der Maßkette mit der bemaßten lokalen Geometrie oder mit der Gesamtgeometrie der Detailansicht vermieden werden sollen.

Option Beispiel
Abkürzung: G (global)

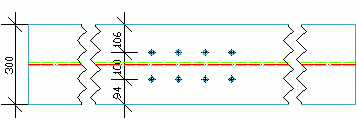

Maßkette darf die gesamte Geometrie nicht überdecken – deaktiviert

Abkürzung: L (lokal)

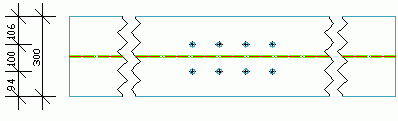

Maßkette darf die gesamte Geometrie nicht überdecken – aktiviert

Platzieren der Maßkette oberhalb der lokalen Geometrie

Diese Option bestimmt, ob die Maßkette oberhalb oder unterhalb einer Detailansicht platziert wird. In den vertikalen Detailansichten gilt oben als links und unten als rechts.

Option Beispiel
Abkürzung: B (unten)

Platzieren der Maßkette oberhalb der lokalen Geometrie – deaktiviert

Abkürzung: T (oben)

Platzieren der Maßkette oberhalb der lokalen Geometrie – aktiviert

Für jedes Modellobjekt, das mit * markiert ist, soll eine neue Maßkette erzeugt werden

Wenn diese Option aktiviert ist, wird eine Maßkette für jedes einzelne Objekt erstellt, das im Modell (z. B. einem Schraubenbild) gefunden wird. Wenn diese Option nicht aktiviert ist, werden alle erkannten Objekte mit derselben Maßkette bemaßt.

Option Ergebnis
Abkürzung: A (alle)

Für jedes Modellobjekt, das mit * markiert ist, soll eine neue Maßkette erzeugt werden – deaktiviert

Abkürzung: S (einzeln)

Für jedes Modellobjekt, das mit * markiert ist, soll eine neue Maßkette erzeugt werden – aktiviert

Ein Schraubenbild erstellt nur eine Maßkette, da es nur aus einem Objekt besteht.

Anmerkung: Der Name der Bemaßungsdefinition enthält die oben erwähnten Einstellungen mit der Abkürzung.

Beispiel

Mp X - Extreme GTA - eine Maßkette mit den maximalen Bemaßungen eines Hauptelements.

G - kein Schnittpunkt mit der Gesamtgeometrie

T - die Bemaßungen werden über dem Detail platziert

A – alle gefundenen Elemente werden in einer einzelnen Maßkette bemaßt

Automatisch trennen

Diese Option erstellt getrennte Maßketten für jedes einzelne Objekt in der Zeichnung. (Das Objekt kann eine Bearbeitung, z. B. ein Ausschnitt oder eine Ausklinkung, oder ein Anbauträger oder -blech sein.) Mithilfe dieser Option können Sie die Bemaßungen außerdem automatisch auf der entsprechenden Seite der angesteuerten Objekte anordnen.

Beispiele

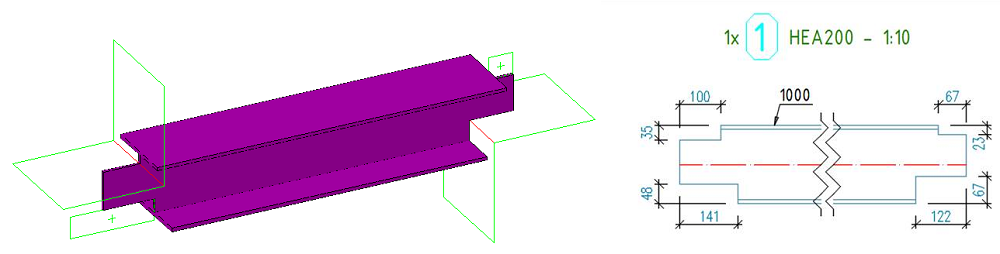

Ausklinkungsschnitt an Trägerenden:

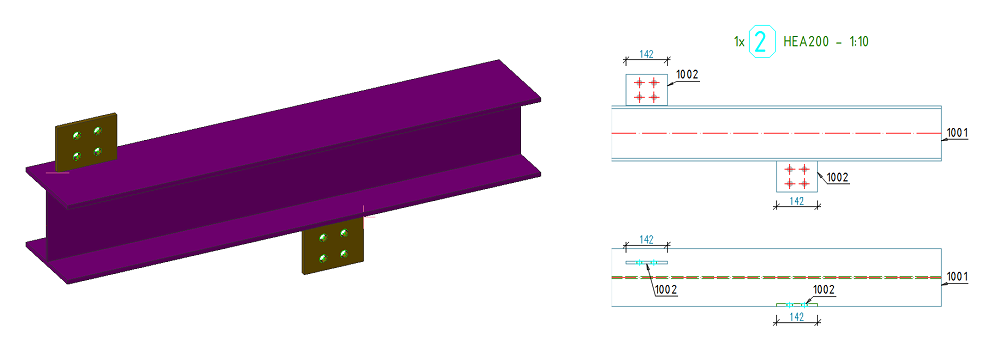

Anbaubleche, für die einzelne Bemaßungen benötigt werden:
