Ansichtsanordnungsvorschriften

Lernen Sie, wie Ansichtsanordnungsvorschriften definiert und geändert werden.

Die Anordnung der Ansichten auf Fertigungsplänen ist abhängig von einem Regelsatz im Zeichnungsstil und wird zudem von einem Standardsatz beeinflusst, der in der Anwendung Management Tools festgelegt wird.

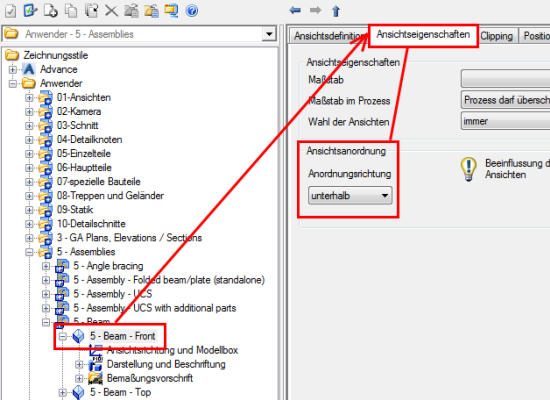

Die Ansichtsanordnungsvorschriften befinden sich auf der Registerkarte Ansichtseigenschaften der Ansichtsdefinition:

Indem Sie den Abstand zwischen Ansichten definieren (der immer vom ganz außen liegenden Objekt der Detailansicht gemessen wird), vermeiden Sie Überlagerungen der einzelnen Ansichten in der Zeichnung.

Mehrere vordefinierte Abstände stehen zur Verfügung.

Mithilfe zweier Funktionen können Sie neue Vorschriften hinzufügen und bestehende bearbeiten.

Schaltfläche	Funktion
	Neue Vorschrift definieren
	Vorschrift umbenennen

Neue Vorschrift hinzufügen

1. Klicken Sie in der Gruppe Eigenschaften auf (Neu).
2. Geben Sie einen Namen für die neue Vorschrift ein.
3. Geben Sie den Abstand zwischen Ansichten für diese Vorschrift ein.

Vorschrift umbenennen

1. Wählen Sie die umzubenennende Vorschrift aus.
2. Klicken Sie auf (Umbenennen).
3. Geben Sie einen neuen Namen für die ausgewählte Vorschrift ein.

Typen von Ansichtsanordnungsvorschriften

Im Zeichnungsstil-Manager sind zwei Typen von Ansichtsanordnungsvorschriften verfügbar:

1. Manuelle Einstellungen

   Jede Ansicht befindet sich an einer Position relativ zur Hauptansicht. Zu den Optionen hier gehören Unterhalb, Links und Rechts, jeweils relativ zur Hauptansicht im Papierbereich.

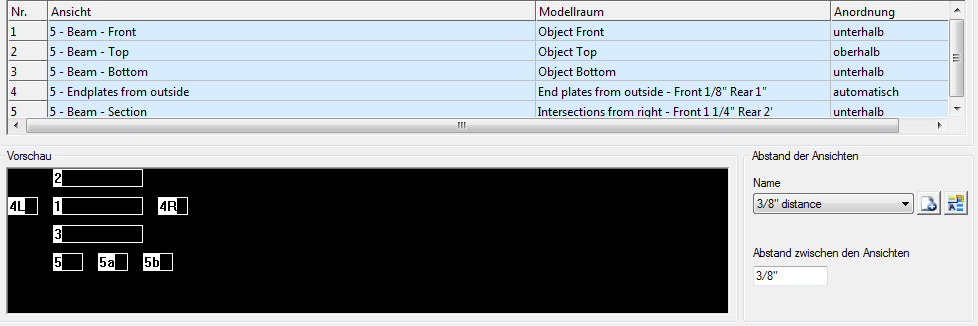

   Beispiel: In einem Träger-Zeichnungsstil kann die Draufsicht oben positioniert werden, aber beim Betrachten desselben Träger-Zeichnungsstils für eine Stütze mit vertikalem Layout wird dieselbe Draufsicht links neben der Hauptansicht mit der Einstellung Links positioniert. Die schematische Vorschau unterhalb der Ansichtsliste bestimmt, wo die einzelnen Ansichten relativ zur Hauptansicht positioniert werden:




2. Automatische Einstellungen

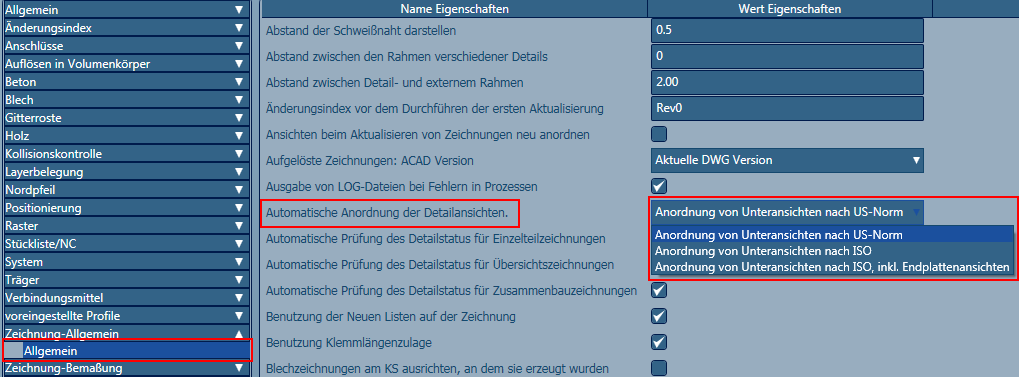

   Diese werden konfiguriert, indem alle Ansichten in einer automatischen Anordnung positioniert werden. Das automatische Layout der Ansichten geschieht basierend auf den ersten und dritten Projektionsmethoden. Die hier verwendete Methode wird von einem globalen Vorgabewert festgelegt, der in der Management Tools-Anwendung verfügbar ist unter Kategorie Voreinstellungen Zeichnung-Allgemein:





• US Standard verwendet die dritte Projektionsmethode, dabei gilt:
  • Die Draufsicht wird oberhalb der Vorderansicht positioniert.
  • Die Ansicht von unten wird unterhalb der Vorderansicht positioniert.
  • Die Endplatte für das linke Ende des Trägers in der Vorderansicht wird auf der linken Seite der Hauptansicht positioniert.
  • Die Endplatte für das rechte Ende des Trägers in der Vorderansicht wird auf der rechten Seite der Hauptansicht positioniert.
• Der europäische ISO-Standard verwendet die Projektionsmethode mit dem ersten Winkel, dabei gilt:
  • Die Draufsicht wird unterhalb der Vorderansicht positioniert.
  • Die Ansicht von unten wird oberhalb der Vorderansicht positioniert.
  • Die Endplatte für das linke Ende des Trägers in der Vorderansicht wird auf der linken Seite der Hauptansicht positioniert.
  • Die Endplatte für das rechte Ende des Trägers in der Vorderansicht wird auf der rechten Seite der Hauptansicht positioniert.

  Der europäische ISO-Standard enthält Endplattenansichten, die mit derselben Projektionsmethode (erster Winkel) angeordnet werden wie die Ansichten. Zudem wird auch die Position der Endplattenansicht geändert, wobei die Ansicht der Endplatte am linken Trägerende an der rechten Seite der Hauptansicht platziert wird.
