Insérez des fils, des numéros d'équipotentielles et des flèches de signal.
Un fil désigne simplement un objet de ligne figurant sur un calque défini en tant que calque de fils AutoCAD Electrical toolset. Un réseau de fils est constitué d'un ou de plusieurs segments de ligne de fil et de branchements facultatifs qui s'interconnectent et forment un conducteur électriquement ininterrompu.
Gestion des calques de fils

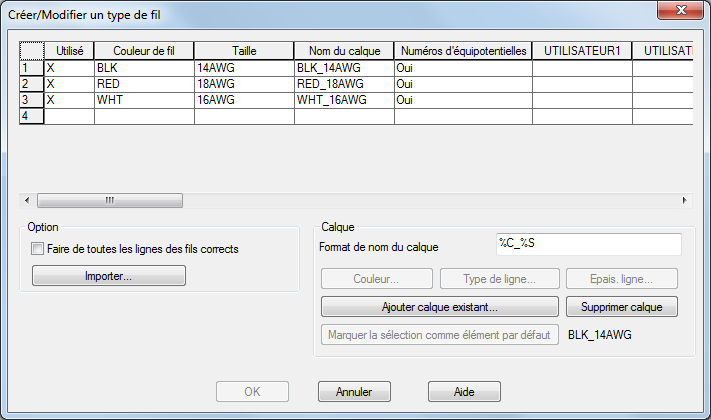

Utilisez l'outil Créer/Modifier le type de fil pour créer ou modifier des types de fil. Trouver
Les calques de fils existants sont répertoriés dans la grille. Modifiez la couleur et la taille en entrant des valeurs dans la grille. Pour renommer un calque, cliquez avec le bouton droit de la souris sur son nom et choisissez Renommer le calque.
Pour créer un calque de fils, entrez une taille et une couleur de fil sur la ligne vide. Un nom de calque par défaut est indiqué, que vous pouvez renommer en fonction de vos besoins. Lors d'une opération de numérotation des fils, les numéros d'équipotentielles sont ajoutés à tous les calques, sauf s'ils sont définis sur l'option "Aucune numérotation de fil". Cette dernière s'avère utile dans certains cas, notamment pour les dessins unifilaires. Utilisez les options Couleur, Type de ligne et Epaisseur de ligne pour définir les propriétés du calque.
Pour modifier un calque de sorte qu'il ne soit plus un calque de fils, sélectionnez la ligne, puis cliquez sur Supprimer calque. Le calque figure toujours dans le dessin mais les lignes qui y sont tracées ne sont pas considérées comme des fils.
Les calques de fils sont définis pour chaque dessin. Cliquez sur Importer pour importer les calques de fils à partir d'un autre dessin dans le dessin actif. Vous pouvez également définir des calques de fils dans un gabarit de dessin. De cette manière, les dessins créés à l'aide de ce gabarit contiennent ces calques de fils prédéfinis.
Insérer les fils
Utilisez les commandes suivantes pour insérer des fils dans le dessin.
- Insère des fils orthogonaux. Trouver
- Insère un fil selon un angle de 22,5 degrés. Trouver
- Insère un fil selon un angle de 45 degrés. Trouver
- Insère un fil selon un angle de 67,5 degrés. Trouver
- Interconnecte des composants avec des points de connexion de fils alignés. Trouver
- Insère plusieurs fils, par exemple des liaisons triphasées. Trouver
Lorsque vous insérez des fils à l'aide de l'une de ces commandes, ceux-ci sont automatiquement placés sur un calque de fils. Si le fil est connecté à un autre fil, il est dessiné sur le calque de ce fil. Autrement, il est tracé sur le calque de fils par défaut, tel que défini dans la boîte de dialogue Créer/Modifier le type de fil.

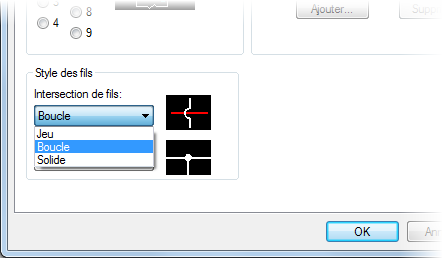

Lorsqu'un fil en croise un autre, il peut faire l'objet d'une boucle ou d'un jeu, tel que défini dans l'onglet Styles de la boîte de dialogue Propriétés du dessin.

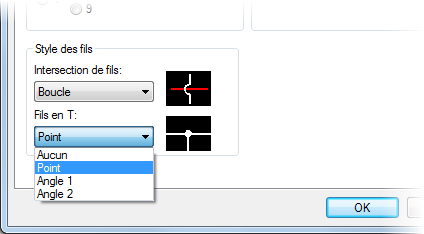

Lorsqu'un fil se termine au niveau d'un autre fil et forme une connexion en T, un point ou un angle en T est inséré, tel que défini dans l'onglet Styles de la boîte de dialogue Propriétés du dessin.
Affectation de fils à un autre calque de fils

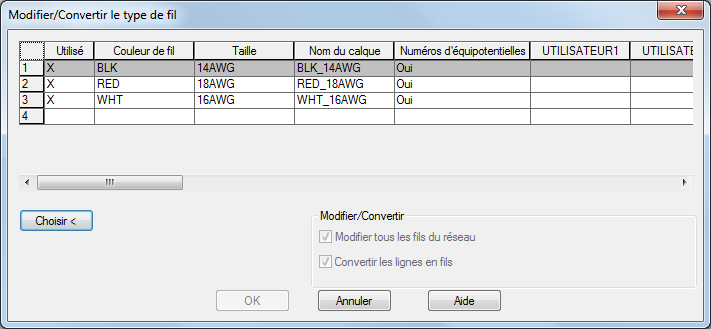

Utilisez la commande Modifier/Convertir le type de fil pour affecter des fils à un autre calque ou pour convertir des lignes en fils. Trouver
Configuration des numéros d'équipotentielles
Utilisez l'onglet Numéros d'équipotentielles de la boîte de dialogue Propriétés du dessin pour définir le positionnement, le type et le format du numéro d'équipotentielle.
Le format peut contenir une combinaison de texte et de paramètres remplaçables. Les paramètres remplaçables suivants sont pris en charge au niveau des numéros d'équipotentielles :
|
%S |
Numéro de feuille du dessin |
|
%D |
Valeur du dessin |
|
%G |
Nom du calque de fils |
|
%N |
Numéro séquentiel ou basé sur une référence |
|
%X |
Position du suffixe pour le repérage basé sur une référence (non présent = extrémité du repère) |
|
%P |
Code de "projet" IEC (par défaut pour le dessin) |
|
%I |
Code "d'installation" IEC (par défaut pour le dessin) |
|
%L |
Code de "localisation" IEC (par défaut pour le dessin) |
|
%A |
Valeur de section du dessin |
|
%B |
Valeur de sous-section du dessin |
Exemples de formats de numéros d'équipotentielles
(pour l'équipotentielle numéro 50 sur la feuille 3)
%S/%N = 3/50
%N = 50
W-%S%N = W-350
Insérer des numéros d'équipotentielles

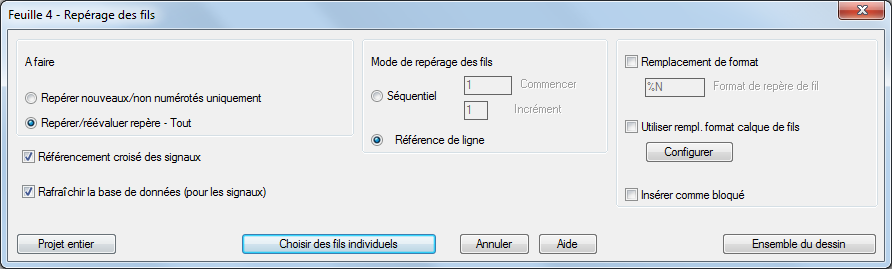

Utilisez la commande Numéros d'équipotentielles pour insérer des numéros d'équipotentielles ou mettre à jour des numéros d'équipotentielles existants. Trouver
Les paramètres de propriété du dessin sont présélectionnés, mais vous pouvez les remplacer. Les numéros d'équipotentielles marqués comme "bloqués" ne sont pas mis à jour lorsque vous utilisez la commande Numéros d'équipotentielles. Utilisez la commande Modifier le numéro d'équipotentielle pour marquer un numéro d'équipotentielle comme "bloqué". Trouver

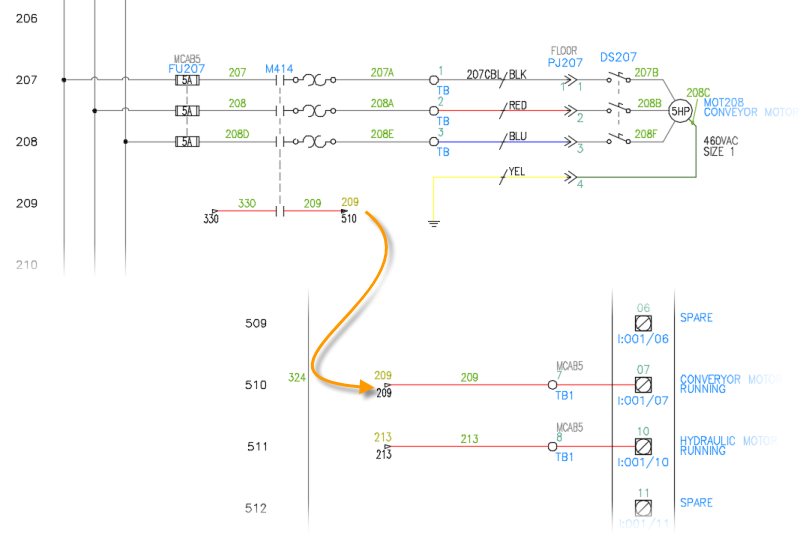

Flèches de signal

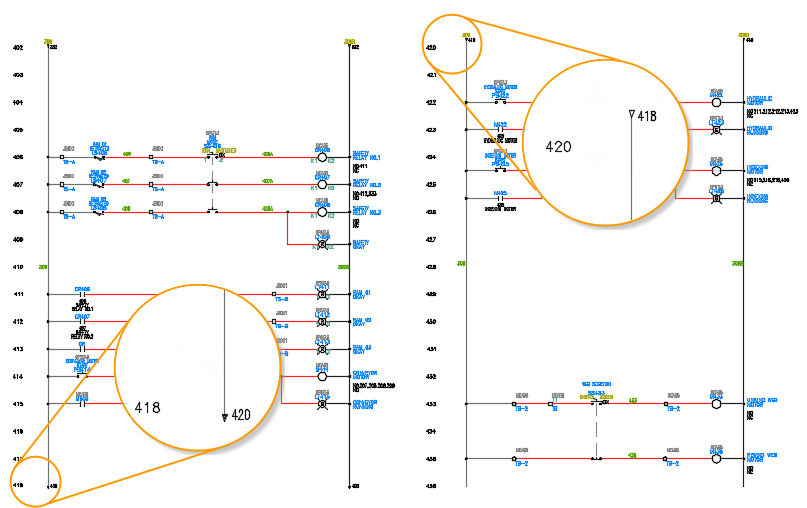

Une flèche de signal permet de couper un réseau de fils et de le continuer sur le même dessin,
ou sur un autre dessin.
AutoCAD Electrical toolset utilise un concept source/de destination nommé. Vous identifiez un réseau de fils comme étant la source, insérez une flèche source sur ce réseau, puis lui affectez un nom de code source. Sur le réseau de fils qui doit être une continuation du même numéro d'équipotentielle, sur le même dessin ou un autre dessin dans le projet, insérez une flèche de destination. Attribuez-lui le même nom de code que celui de sa source. Il met en correspondance les noms de codes source avec les noms de destination et copie les numéros d'équipotentielles source sur les réseaux de fils de destination.AutoCAD Electrical toolset
