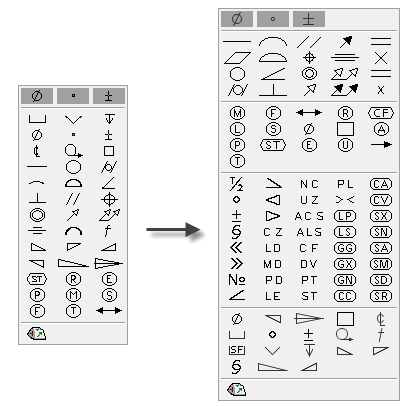

De nouveaux symboles graphiques ont été ajoutés à la liste accessible par le bouton Symboles et peuvent être insérés dans différents types d'annotations de dessin.
La liste de symboles est divisée en six segments : Symboles communs, Caractéristique géométrique, Modificateur d'enlèvement de matière, Symboles supplémentaires, Symboles génériques et Table des caractères.
Le style Symbole d'état de surface est mis à jour pour fournir des formats de symbole correspondant à un certain nombre de normes de dessin. Lorsque vous définissez un style Etat de surface, dans l'éditeur de styles et de normes, sélectionnez la norme souhaitée dans la liste Norme de référence.

Le champ Configuration requise du groupe de fonctions du style Etat de surface affiche un aperçu du symbole d'état de surface qui correspond à la norme sélectionnée. Exemples de schémas de symboles (DIN ISO 1302 - 1992, DIN EN ISO 1302 - 2002 et JIS B 0031 - 2003) dans l'image suivante :

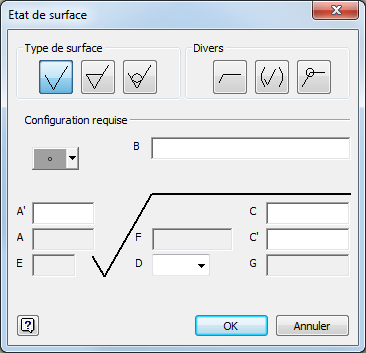

Les améliorations suivantes sont disponibles dans la boîte de dialogue Etat de surface :
Schéma des symboles
Divers schémas de champs de conditions sont disponibles. Le schéma de la boîte de dialogue Etat de surface correspond à la norme de dessin actuelle.
Info-bulles améliorées
Une info-bulle affiche la description détaillée de chaque champ de condition.
Insérer un symbole
Utilisez le bouton Insérer un symbole pour ajouter des symboles graphiques à tous les champs de condition.

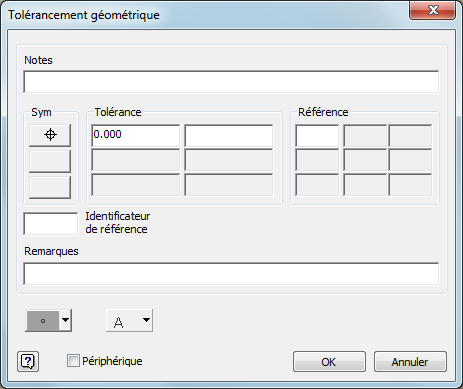

Les améliorations suivantes sont disponibles dans la boîte de dialogue Tolérancement géométrique :
Champ Note supérieure
Un nouveau champ de modification est disponible pour l'ajout de notes dans la partie supérieure des symboles de tolérancement géométrique.
Insérer un symbole
Utilisez le bouton Insérer un symbole pour ajouter des symboles graphiques à tous les champs de modification.
Insérer une lettre
Utilisez le bouton Insérer une lettre pour ajouter une lettre dans les champs de modification. La liste Insérer une lettre remplace les boutons de lettre unique disponibles dans la boîte de dialogue héritée.

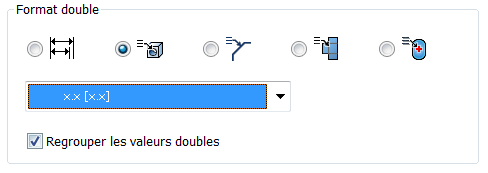

Une nouvelle option Regrouper les valeurs doubles est disponible pour la prise en charge du positionnement adjacent des cotes doubles dans les notes de perçage. L'option est disponible dans l'éditeur de styles et de normes
Style de cote
l'onglet Unités secondaires, et elle est sélectionnée par défaut.

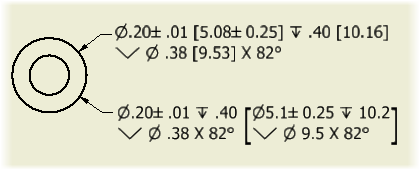

L'image suivante montre deux formats actuellement disponibles pour les notes de perçage avec cotes doubles. L'option Regrouper les valeurs doubles est sélectionnée pour la note de perçage dans la partie supérieure, et elle n'est pas sélectionnée pour la note de perçage dans la partie inférieure.

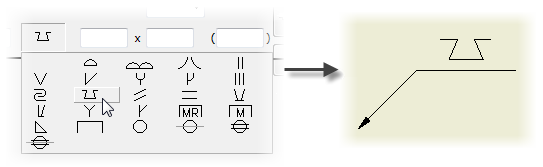

Le symbole d'assemblage clinché a été ajouté à la liste des symboles de soudure graphiques.
