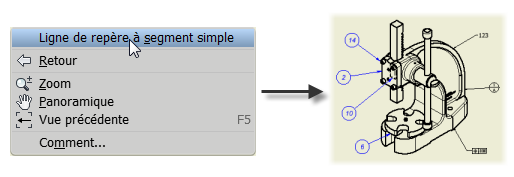

Segment unique option de ligne de repère
Sélectionnez l'option Ligne de repère de segment unique pour modifier la procédure par défaut et créer des annotations de dessin avec un seul segment de ligne de repère. Le repère d'un segment. L’option est disponible pour les repères, du texte de ligne de repère, les symboles d'état de surface, de soudure, de tolérancement géométrique, les symboles de fonction, de référence partielle et des symboles d'esquisse. Vous avez défini l'option séparément pour chaque type de dessin d'annotation.

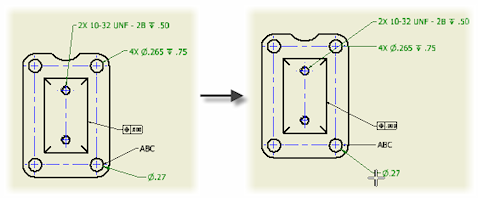

Alignée Annotation de ligne de repère
Annotation de dessins avec les lignes de repère peuvent être alignées en une seule étape. Dans le dessin, sélectionnez les cotes à réorganiser. Cliquez avec le bouton droit de la souris et, sur le menu, choisissez Aligner
Vertical, Horizontal ou A l'arête.

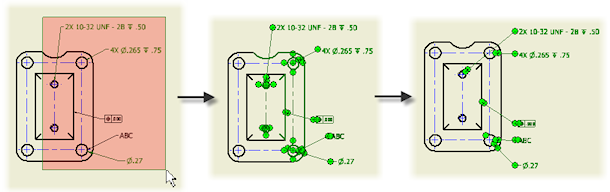

Sélection de fenêtre pour les annotations alignées
Une fenêtre de sélection incluant annotation pris en charge dans les commandes d'alignement est valide, et aligner les commandes dans le menu contextuel. Lorsque vous créez un axe, tous les objets qui ne peuvent pas être aligné sont automatiquement supprimés du jeu de sélection.

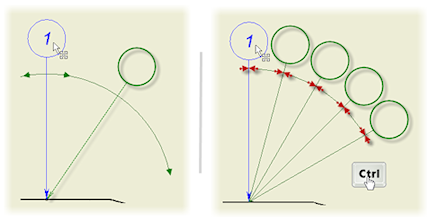

Aucun accrochage pour les lignes de repère d'annotation
Le comportement par défaut et le comportement de la touche CTRL pour le placement d'annotations de dessin sont activés. Maintenez la touche Ctrl enfoncée pour activer 15 ° l'accrochage de la ligne de repère.
