Kezdésként ismerkedjen az AutoCAD Map 3D toolset ablakkal:

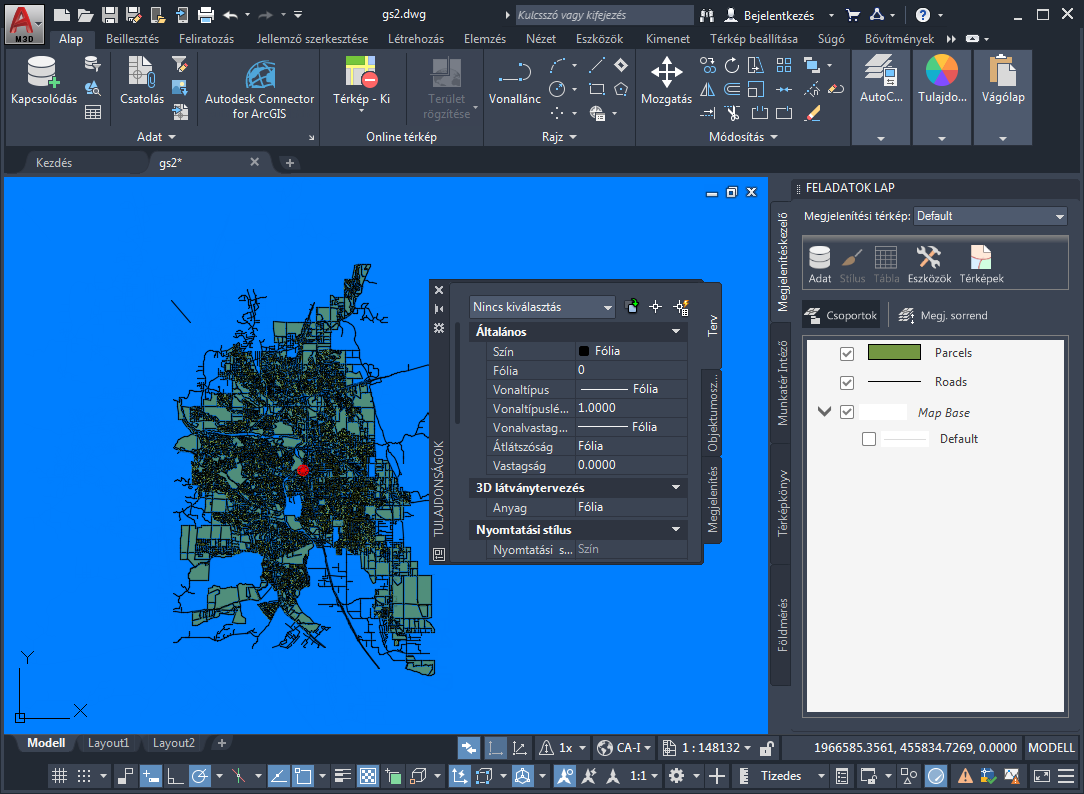

Az AutoCAD Map 3D toolset ablak
Megjegyzés: Akkor is átveheti „Az AutoCAD Map 3D toolset bemutatása” oktatóanyag gyakorlatait, ha nem töltötte le hozzá a mintaadatokat. Ugyan, nem tud majd jellemzőket és objektumokat kiválasztani, de ettől még megtanulhatja a program használata.
Az AutoCAD Map 3D toolset alkalmazásablak áttekintése
- Az oktatóanyag megkezdése előtt, olvassa el a Felkészülés az oktatóanyagok használatára fejezetet.
- Az asztalról vagy a Start menüből indítsa el az AutoCAD Map 3D toolset programot.
- Kattintson a
gombra.
Ha nem töltötte le a mintaadatokat, hagyja ki a gyakorlat további részét és lépjen tovább „A szalag” részre.
- Keresse meg a mappát, amelybe a mintaadatokat másolta.
- Nyissa meg a SampleMap.dwg fájlt.
Előfordulhat, hogy figyelmeztetést kap, miszerint létezik egy definiálatlan meghajtóálnévre mutató referencia. Ha ez történik, kattintson a Megadás gombra, és használja a következő eljárást. Ha nem, folytassa az oktatóanyagot „A szalag” témakörrel.
Meghajtóálnév meghatározása
- A szükséges álnév már ki van jelölve. Kattintson az Aktuális útvonal mezőbe, és kattintson a Tallózás gombra.
- Keresse meg a mappát, amelybe a mintaadatokat másolta. Nyissa meg a mappát, majd kattintson az OK gombra. (Győződjön meg róla, hogy a Map 3D Tutorials almappát adta meg, nem pedig annak szülődokumentum-mappáját.)
- Kattintson a Hozzáadás, majd a Bezárás gombra.
A mintaadatok helye hozzá lett rendelve a meghajtó álnévhez. Ezután további álnevek definiálása nélkül nyithatja meg a mintaadatokat.
A lecke folytatásához lépjen tovább „A szalag” fejezetre.
